Potrzebna pomoc oblatanych teoretyków .

W planie mam szybowiec termiczny 2m. Przy kadłubie 200-210mm. Styro kryte fornirem +paski węgla. Profil 7037 lub 1033.
Czyli bez cudów - początki.
Problem: jak dobrać grubość profilu (thickness %) i optymalizować lift/drag bez użycia "Profili" ( autor coś zamilkł i klucza nie podsyła ).
Jaki wpływ na takie profile ma konstrukcja skrzydła konstrukcyjne/rdzeń/kompozyt ?
Czy jest możliwe oszacowanie wrażliwości profilu na niedokładność wykonania ?
/tak, żeby przy "amatorskiej" dokładności nie uzyskać lotności kowadła /
/ wiem - takie ryzyko zawsze jest, a ja prof M.D. nie jestem/

Inne dobre rady? /oprócz zakupu RTF i "skopiuj coś z dobrych planów"/

_________________
Repetitio mater studiorum est
Ale dlaczego tyle razy ?

tomek

przestań wierzyć w bajki


jeśli przewidujesz masę gotowego modelu poniżej 1,5kg to zrezygnuj z SD7037


a po co ją w ogóle zmieniać?


na www.modelarski.net jest do tego program w Javie, ale wyniki jakie podaje są śmiesznie małe i praktycznie nieosiągalne

_________________
jedyna pewność to niepewność, reszta to niezawodność
Biorę udział w akcji "Chcę pisać poprawnie"

Czarek, gg: 7350363

wklejenie po obu stronach rdzenia pasków 1,0 x 12 miało zdjąć część naprężeń rozciągających z pokrycia 0,6mm
co w tym jest bajką ?


planowany maxxx to 1.0kg. Ok, praktykom należy się wiara. Będzie 1033
Ale dlaczego ?


Po prostu nie znam standartu."Foam Wing Template 2.2" w tej kwestii podaje 7.8468%, ale bez przekonania i przy camber 2.53055%

_________________
Repetitio mater studiorum est
Ale dlaczego tyle razy ?

tomek

rozciąganie jeszcze jak cie mogę, ale myślałeś o ściskaniu? Z właściwości materiałów używanych na dźwigary w skrzydłach modeli, wytrzymałość pasa ściskanego jest decydująca. A skoro mówimy o ściskaniu to trzeba uwzględnić wyboczenie. Węgiel wklejony w styropian podczas ściskania zachowa się jak listewka sosnowa złamana trzymając ją w powietrzu.
Zmierzam do tego, ze węgiel wklejony w skrzydło jest bardziej bajerem i balastem niż elementem nośnym

choćby dlatego:

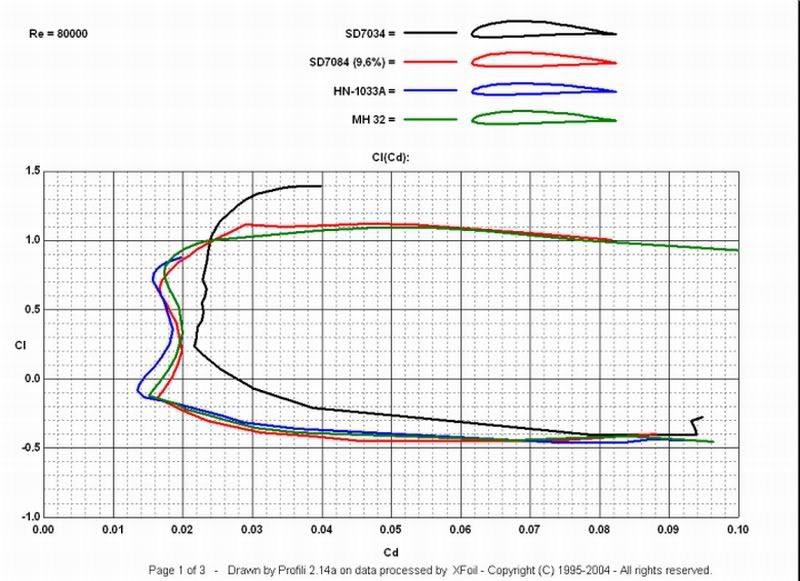

Profili podaje grubość 7,85 i strzałkę ugięcia 2,47

_________________
jedyna pewność to niepewność, reszta to niezawodność
Biorę udział w akcji "Chcę pisać poprawnie"

Czarek, gg: 7350363
