Witam i pozdrawiam !
Za namową Alexa, postanowilem sie podzielic innym sposobem na zrobienie skrzydel depronowych, ktory ja ostatnio stosuje .
Sposob w zasadzie nie jest moj - podpowiedzial mi go kolega Andrzej S. z Lublina (pozdrowionka ! ).
Wspomnialem juz o takim skrzydle w watku dotyczacym warbirdow z I wojny. Ja to robie tak : na plaska plytke depronu ( z zeszlifowanymi krawedziami natarcia i splywu) przyklejam dzwigar (listewka, rowing weglowy, pret lub rura weglowa - jak kto woli). Na to wszystko warstwa "cienkowanego" depronu grubosci 2.3 - 3 mm.
Do "cienkowania" depronu zrobilem sobie "maszyne" , ktorej fotki powinny pojawić się ponizej (dzieki Alex !).
Maszyna to kawalek gladkiej plyty wiorowej, na powierzchni ktorej rozpiety jest drut tnacy (oczywiscie goracy). U mnie 0.3mm. Drut napiety jest sprezyna i podparty na waleczkach, ktore ustalaja grubosc cietych plytek (u mnie kawalki pretow 2.3mm). Aby depron nie "wstawal" w czasie ciecia, dociskany jest do plyty za pomoca obrotowego walka.
Szybkosc ciecia (temperature drutu) nalezy dobrac eksperymentalnie, nie moze byc za duza, bo zbyt duzo materialu odparuje na skutek duzej temperatury drutu. Moja maszyna wykonana zostala w jedno popoludnie, z tego co bylo pod reka Plyta meblowa (wazne aby byla gladka !), kawalki blachy alu 2mm, jakies sprezyny z odzysku, kawalek rury alu + odcinki kija od szczotki + dwa gwozdzie - walek dociskajacy.
Zawieszenie walka z dwoch ogranicznikow meblowych - takich od drzwi barku .
Sprawuje sie to znakomicie !

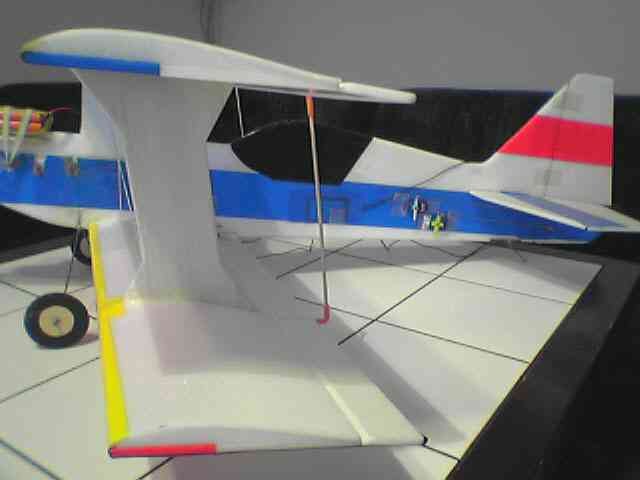

Powinny sie tu pojawic rowniez fotki skrzydel w jednym z moich modelikow.
Acha, jeszcze jedna uwaga : pocienkowany arkusz depronu ma tendencje do zwijania sie ! Przy elementach plaskich - nie jest to dobre, ale przy skrzydlach - super ! Tak wlasnie ma byc !
Oczywiscie opisana metoda sluzy do "produkcji" skrzydel o profilu typu np. Clark Y, ale mozna by sie pokusic o wykonanie innych nawet symetrycznych profili.
PZDR : Mirek - "misio"

Super! Super!
Wielkie dzieki i wyprzedziles mj epytanie po po tamtym posie o cieniowaniu depronu mialem je zadac. Ale juz nie musze :D
Dzieki
Marcin

Ja z kolei nie cieniuję depronu ponieważ posiadam 3mm i 6mm. Opracowałem już technikę wykonania skrzydeł dającą odwzorowanie profili nawet rg15 lub s4083 8% z jednego kawałka depronu poprzez nacięcie rowka o brzegach około 45 stopni i głębokości połowy płyty depronowej. Daje to w efekcie bardzo elegancki i gładki nosek.

A mozesz sie ta technika podzielic??

Marcin

Witam! Gratuluję pomysłu z przyrządem do cięcia depronu.
Sugerując się zdjęciami zrobiłem podobny, mniej estetyczny i z gorszych materiałów ale sprawuje się całkiem dobrze.
Można nim nie tylko ciąć ale również wykonywać inne elementy np. lotki ustawiając drut pod różnym kątem.
Można też łatwo przecinać płytki depronowe, ja robię to w następujacy sposób:
-wyłączam napięcie podgrzewające drut oporowy
-unoszę drut o 1mm wyżej niż płytka którą chcę przeciąć przez włożenie kołków na zewnątrz prowadnic drutu
-umieszczam płytkę pod zimnym drutem w miejscu przecięcia
-wyciągam kołki podpierające
-włączam napięcie i ... gotowe!

oto jak wygląda mniej udany model "cienkownicy" do depronu

Witaj w naszym gronie

Funkcjonalnosc jest chyba wazniejsza od wygladu

Masz jakis model zrobiony przy pomocy tej maszyny?

_________________
pozdrawiam serdecznie
Alex
Biorę udział w akcji "Chcę pisać poprawnie"

na razie zrobilem tylko dwa modele ktore lataly
- szybowiec Michas
- Wicherek rozp. 150cm
Wicherek ma niewiele elementow z depronu, ale Michas mial depronowe skrzydlo i stateczniki. "Mial" dlatego ze skrzydlo wisi teraz na drzewie, przebite galeziami, ale sprawowalo sie calkiem dobrze, bylo wykonane opisana wyzej metoda i mialo 180 cm rozpietosci i cieciwe 15,5cm.
Latalo sie calkiem przyjemnie w bewietrzna pogode, ale przy duzych predkosciach trzepotalo a przy wykonywaniu beczki wyginalo sie jak luk.
Skrzydlo nie mialo zadnego dzwigara, i dlatego bylo bardzo gietkie, ale za to przezylo niejedna krakse.

Tezar probuje zbudowac dwuplata ale troche trzymaja mnie koszty (regler i silnik elektryczny z pakietem). Mecze sie teraz z programatorem do PIC-a na ktorym zbuduje reler, ale nie wiem kiedy kupie pakiet i silnik, czekam na jakas okazje na Allegro i na przyplyw gotowki, apoki co zajmuje sie Wicherkiem (mozna poczytac w dziale KRAKSA!)

Oto zdjecia z budowy depronowego dwuplatowca:




Bede mial jeszcze kilka pytan co do akumulatorkow i silnika ale to juz temat na inny watek.

.. nie bardzo rozumiem opisu wykonania skrzydla?
plytka depronu, dzwigar, i na to wszystko naklejasz depron? zadnych zeber?

.. za to "maszyna" do cięcia depronu - rewelacja!
musza zrobic podobna, ale juz z opisu widac, ze bedzie dzialac rewelacyjnie. Lubie takie proste i skuteczne rozwiazania.

_________________
Pozdrawiam Mariusz
MX-12 K.69
"lepiej byc zdrowym i bogatym, niz chorym i biednym "

Witam !
Czy sa zebra - to zalezy ... od tego jaki profil chcesz uzyskac.
Jesli jakis konkretny - zebra mile widziane.
Jesli CRD-125 (co reka dala -variant 125) - moze byc bez zeber. Depron ulozy sie lukiem na dzwigarze i ... jakis tam profil wyjdzie
Ja jedna polecam wersje z zebrami.
PZDR : Mirek - "Misio"
