Godzilla 9Z12B
© Dr. Ralph Okon 01062004 za zgoda Autora przetlumaczyl Alex - Danke Ralph!!
Stator jest zrobiony z 3 normalnych statorow Ditto (9 zebowych, takich
jak w Ditto 800). Statory zostaly rozwiercone na 11 mm, aby moz zastapic
plastikoe zamocowanie lozysk Ditto 800 zamocowaniem aluminiowym z Ditto
2GB albo HP Colorado. Z przodu zamocowalem bezposrednio i wkleilem
dodatkowe lozysko 11x4x4, co sprawdzilo sie juz w Monster Ditto Spojrzenie na jeszcze nie nawiniety stator oraz wyposazony w 12
magnesow 16x6x2.5 rotor. Rotor ten zostal wykonany w warsztacie Petera
Maul, rzeczywiscie bardzo dokladnie wg. moich zalozen. Przestrzenie miedzy
magnesami wypelnione sa listwami sosnowymi 3x2x16. Wszystko dobrze
nasaczone rzedkim klejem cyjanoakrylowym Rzut oka na ta wlasciwie juz niewidoczna szczelina.
Pomiar szczelinomierzem (patrz moje porady) dal 0,2 mm w najszerszym
miejscu. Rotor obraca sie jednak bez oporow! Druga faza jest juz nawinieta. Wszystkie doprowadzenie i polaczenia
uzwojen zostalu zabezpieczone rurka tekstylna, czesciowo nasaczona
lakierem. Dosc gruby drut 0,91 da sie nawinac porzadnie 10 razy,

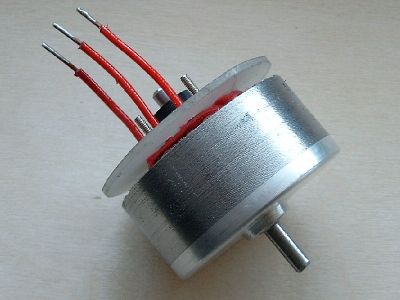

maksymalnie 12 na zab. Schemat nawijania ABCABCABC Tak wyglada gotowy silnik. Plytka mocujaca jest tylko z grubsza
przycieta, ale nie moglem sie doczekac, aby wyprobowac ten silnik

Der Stator ist aus 3 normalen 9N-Dittostatoren zusammengesetzt, wie
man sie in der Iomega DITTO 800- Streamerlaufwerken findet. Die Statoren
werden auf 11mm aufgeboht, damit der lavede Plastelagerträger des 800ers
durch den Alu-Statorträger eines DITTO 2GB oder HP Colorado ersetzt werden
kann. Von wird direkt in den Stator ein zusätzliches Lager 11 x 4 x 4
eingesetzt und leicht verklebt. Das hat sich schon beim Monster bewährt.

Ein Blick auf den unbewickelten Stator und die bereits mit 12 Magneten
16 x6 x2,5 versehene Glocke. Diese Glocke ist ein Drehteil aus der
Werkstatt von Peter Maul, wirklich seeehr maßgenau nach meinen Vorgaben
gearbeitet. Die Räume zwischen den Magneten sind mit Kiefernleistenstücken
3 x 2 x 16 mm verfüllt. Alles ist gut mit dünnflüssigem Sekundenkleber
getränkt.

Ein Blick auf den eigentlich nicht mehr sichtbaren Luftspalt. Die
Messung mit dem Spion (vgl. Bautips) ergab 0,2mm an der breitesten Stelle.
Aber die Glocke dreht sich wirklich ohne zu schleifen!

Die 2. Phase ist aufgewickelt. Alle Zu- und Übergänge wurden mit z.T.
lackgetränktem Gewebeschlauch gesichert. Der ziemlich dicke 0,91er Draht
lässt in 2 sauberen Lagen 10, max. 12 Windungen zu. Hier sind es
11Windungen je Zahn, gewickelt ABCABCABC.

So sieht er aus, wenn er fast fertig ist. Die Grundplatte ist hier nur
ein grob zugeschnittenes Teil, weil ich den Motor gar nicht schnell genug
auf den Prüfstand bekommen konnte.
