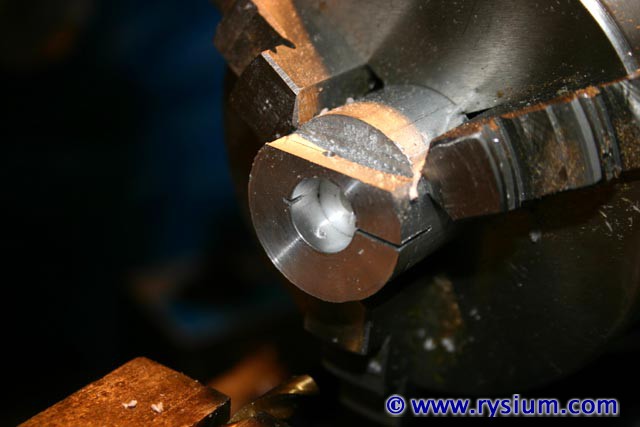

Do przygotowania mocowania w smiglach zrobilem dwa przyrzady. Pierwszy sluzyl do wywiercenia otworkow pod sruby w identycznej odleglosci od srodka oraz od brzegu wkladki. Ponadto otworki musza byc dokladnie prostopadle do szczelin we wkladce. W kawalku preta duralowego wytoczylem otwor 11 mm srednicy pod wkladke, pilka tarczowa (tarczka od dremela) nacialem rowek dokladnie po promieniu, podfrezowalem gore na plask oraz przewiercilem otworek pilotujacy prostopadle od osi i dokladnie 2.4mm od osi. Wewnatrz wcisnalem krazek derlinowy o grubosci tak dobranej, aby wkladka weszla w otwor na zadana glebokosc.



Smiglo wciskam do tego przyrzadu do konca az oprze sie o dno (krazek derlinowy) a blaszka stalowa ustawia smiglo tak, ze naciecie we wkladce dokladnie pokrywa sie z nacieciem w przyrzadzie. Wiertlo prowadzone pionowo wzdloz otworu pilotujacego nie ma tendencji do zeslizgiwania sie po wkladce w czasie wiercenia.

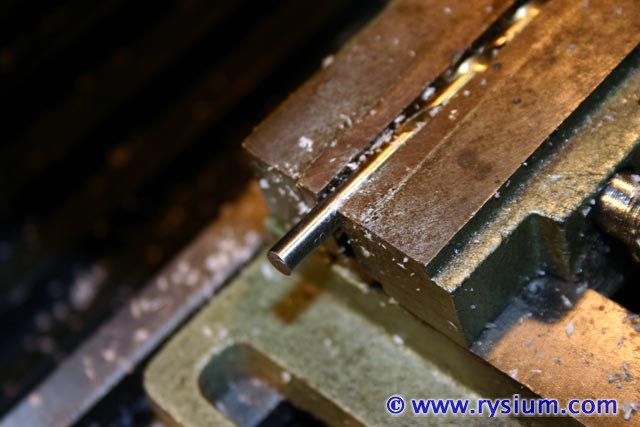

Drugi przyrzad jest znacznie prostrzy. Sluzy on do umocowania smigla tak, aby mozna bylo wyfrezowac wkladke na plasko w miejscu gdzie beda lby od srub oraz nakretki. Wiertlo 5mm zamocowane w imadle prostopadle do osi frezu zalatwia sprawe.

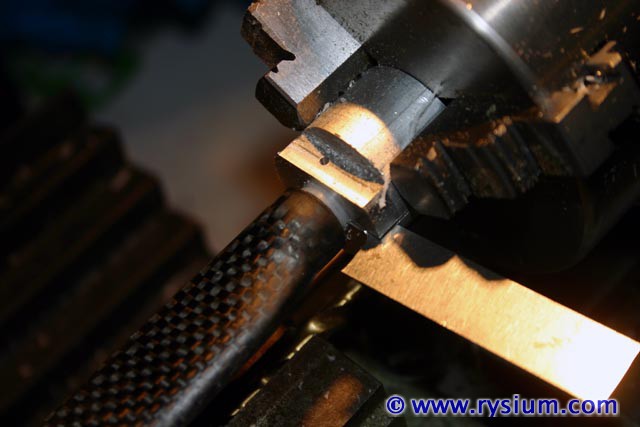

Wkladka jest nadziana na te wiertlo, a blaszka stalowa wsadzona w szczeline we wkladce ustawia wywiercone otwory dokladnie wzdloz osi frezu. Czolowy frez (palcowy) ma ograniczony ruch do dolu na zadana glebokosc. W ten sposob nafrezowuje wszystkie plaszczyzny pod sruby i nakretki:

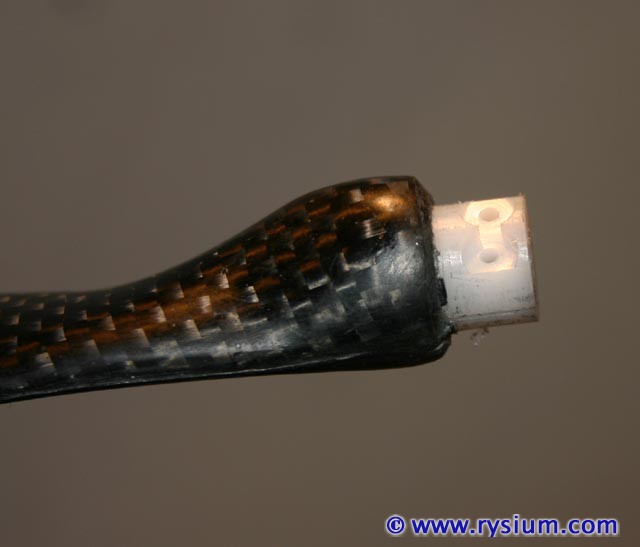

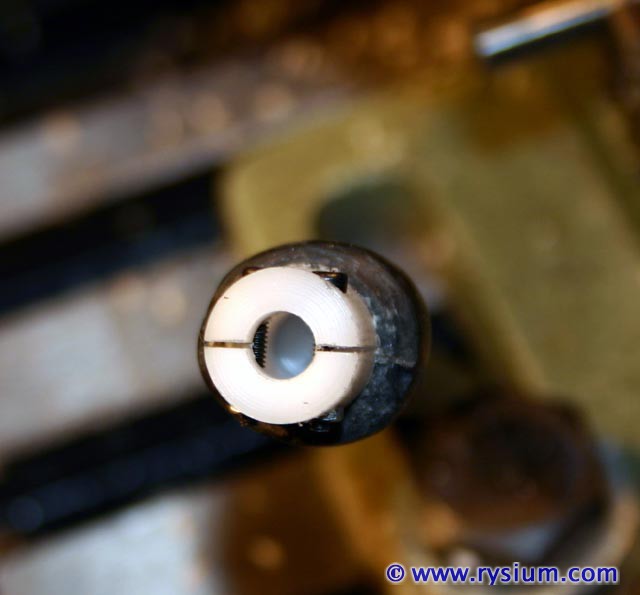

Obrobiona wkladka wyglada tak



Po dwie sruby M1.6 w kazdej wkladce wystaja wewnatrz otworu - beda sie zazebiac z rowkiem we osi.

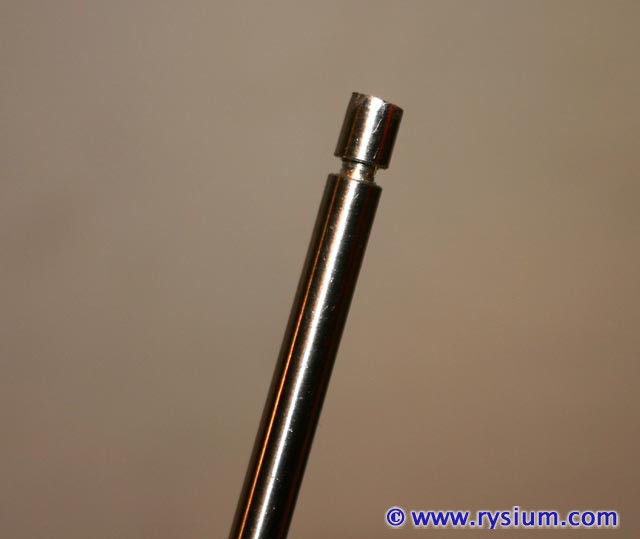

Sama os ma naciety rowek na glebokosc okolo 0.8mm i szerokosci 1.54mm. Na razie trenowalem na kawalku preta, zanim zaczne masakrowac oryginalna czesc mechanizmu.

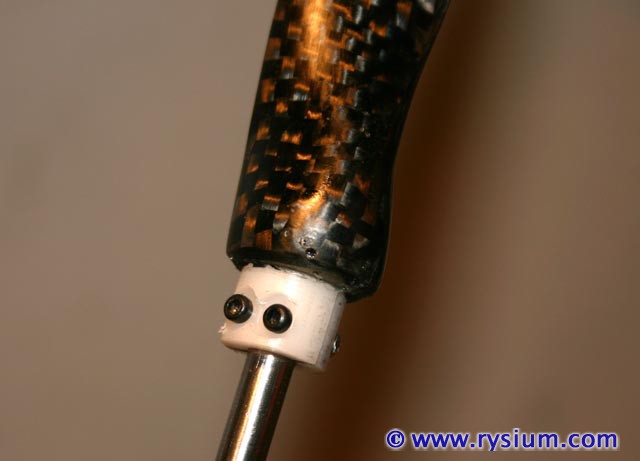

Smiglo nadziane na os i zakrecone sruby. Na oko siedzi calkiem mocno - reka urwac nie daje rady, ale wiem, ze w rekach 100kg na pewno nie mam. Nie mam pomyslu jak zrobic te probe wytrzymalosciowa.

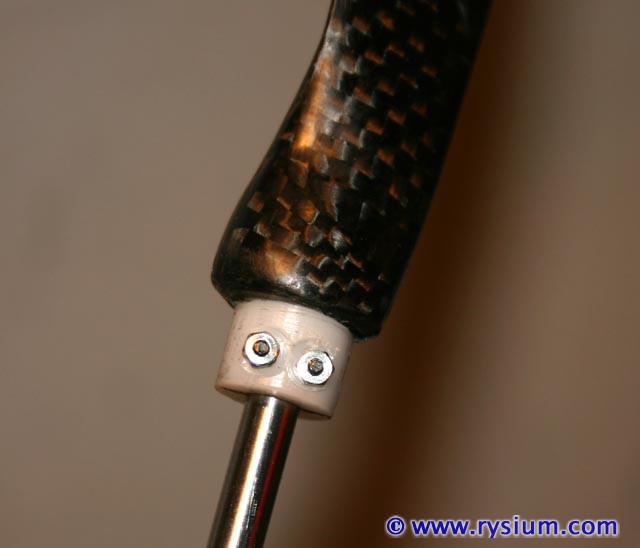

Widok na te samo smiglo od strony nakretek. Balem sie, ze M1.6 nie scisnie mi wkladki na tyle mocno, zeby nie obracala sie na osi, ale okazalo sie ze bez zrywania gwintow smiglo siedzi mocno. Zawsze moge zablokowac kropelka CA miedzy wkladke a os.



Mam jeszcze sruby M2 i wystarczy rozwiercic otwory we wkladce oraz poglebic i poszerzyc rowek, gdyby byla koniecznosc zastapienie M1.6 grubsza sruba. Ale na razie chce wyprobowac czy wszystko bedzie OK z M1.6.

Traz musze rozebrac mechanizm, wyjac oski i w kazdej z nich naciac ten rowek - w dokladnie wymierzonej odleglosci od stalowego krazka (czyli od osi silnika). Zaczynam widziec swiatlo w tunelu tego projektu.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Naciecie rowkow na oskach poszlo latwiej niz myslalem. Srubki M1.6 tez daly sie skrecic na tyle, zeby gwintu nie zerwac, ale zacisnac wkladke mocno na osi. Na razie poskladalem wszystko do kupy i docialem kolpak. Wyglada naprawde profesjonalnie - zdjecia zrobie wkrotce. Jeszcze trzeba wywazyc, ale musze sprawic sobie specjalna wywazarke bo moja standardowa magnetyczna do smigiel sie nie nadaje.

Teraz pozostalo zrobic zaczepienie popychacza od serwa. Idea jest taka, ze najpierw musze zrobic "koszyczek" do mocowania silnika (mocowanie jest z przodu, a zaczepienie popychacza z tylu) a potem dzwignie z lozyskiem (ciegno wewnatrz osi kreci sie razem z osia). Sama dzwignia bedzie miala dodatkowe przelozenie 2:1 albo 3:1 zeby zwiekszyc zakres ruchu serwa. Nie trzeba wspominac, ze uklad z ta dzwignia musi miec zerowe luzy. Na razie ksztaltuje mi sie zamysl calego rozwiazania - jak opracuje do konca to oczywiscie pokaze tutaj.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Sprawilem sobie wywazarke DuBro. Nie jest super dokladna, i wydaje mi sie, ze do malych lekkich elektrycznych smigiel jest ona za toporna (do tego lepsza jest magnetyczna TopFlite) ale to moje smiglo do malych ani lekkich nie nalezy. A do tego dokladnosc wywazarki DuBro jest wystarczajaca. Do wywazania jako osi uzylem zapasowa oske od helikoptera T-Rex 500 - pamietacie, ze kupilem dwie.
Przed malowaniem koncowek lopat calosc wywazona jest prawie idealnie. W kazdym razie da sie to idealnie wywazyc przez odrobine farby na koncowce lopat.

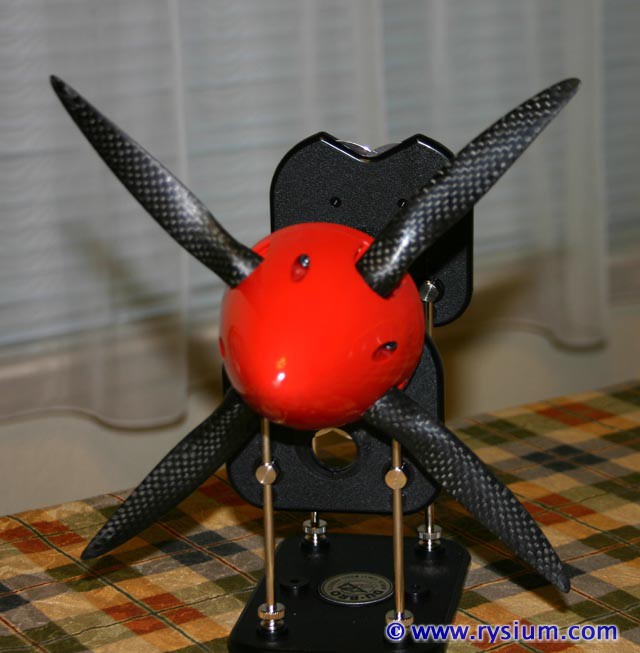

Calosc wyglada tak:

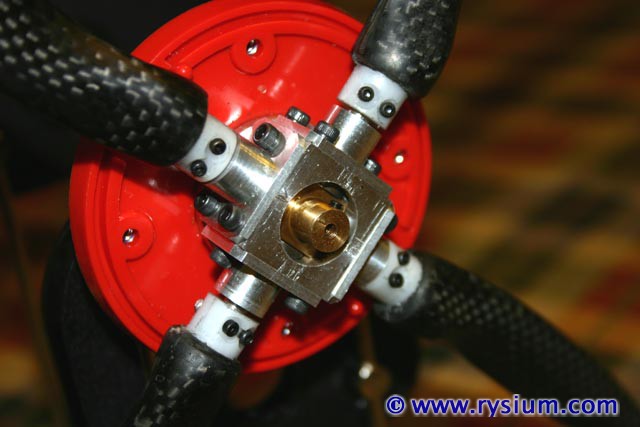

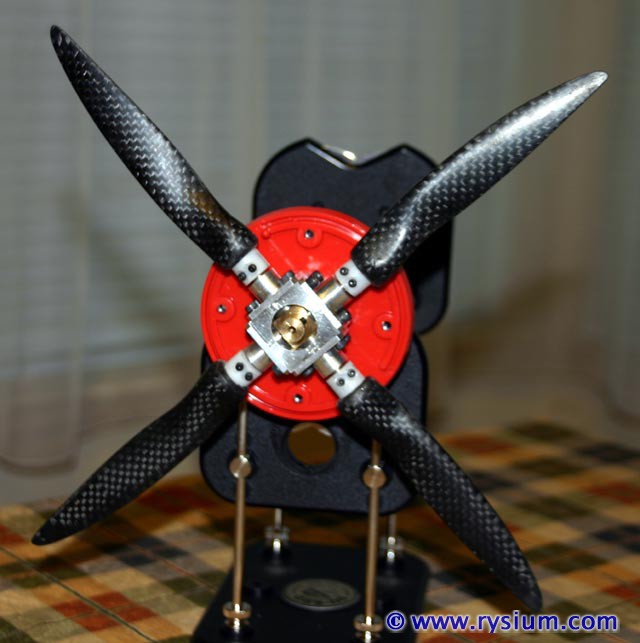

W zbilizeniu mocowanie lopat do mechanizmu.

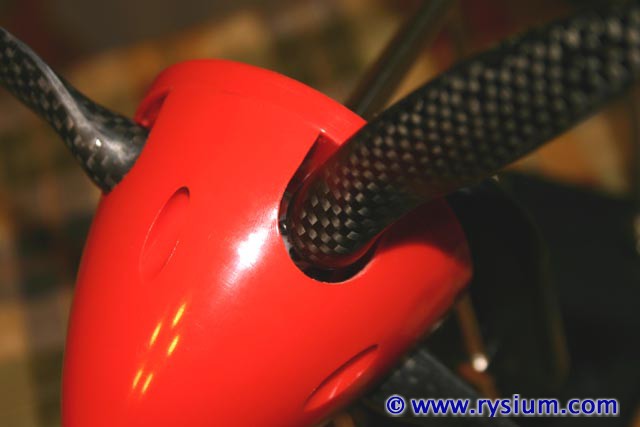

Po zalozeniu kolpaka praktycznie mechanizmu nie widac.



Sam kolpak ma srednice 3 cali a wiec 1/3 srednicy smigla. Wcale to nie bedzie przeszkadzalo w ciagu smigla, bo przeciez smiglo praktycznie ciagnie koncowkami lopat - czesc centralna daje tylko opory powietrza,



Zabieram sie teraz do robienia mocowania silnika.

Tak nawiasem mowiac, to juz moj dziesiaty post z rzedu - mam nadzieje, ze nie pisze tylko dla siebie i dla potomnych

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Witam
Spokojnie Rysiu, na pewno nie tylko ja śledzę postępy nad tym śmigiełkiem.
Czekam na testy z silnikiem
Pozdrawiam serdecznie Marek von Zbieg

_________________
Marek von Zbieg 2,4GHz
Rafał 35MHz kg 69 kr 80
Biorę udział w akcji "Chcę pisać poprawnie"

Choć się nie odzywam to śledzę z zapartym tchem Twoje zmagania z tematem.
Codziennie rano kiedy uruchamiam komputer sprawdzam czy coś dopisałeś,
trochę jak dziecko czekające na kolejną "pierwszą gwiazdkę"
Gratuluje samozaparcia i jestem pełen podziwu dla Twojego warsztatu (zarówno pod kontem maszyn jak i umiejętności).
Czekam z niecierpliwością aż to cudo napędzi wyczekiwanego tyle czasu ORLIKA.
Keep up the good work!

_________________
Piotrek

gg:2297280
Biorę udział w akcji "Chcę pisać poprawnie"

Ja też się melduję jako wierny czytelnik tego wątku.
Trzymam kciuki za pomyślny finał.

_________________
Pozdrawiam,
Adam.
Hitec Optic 6 synteza 35 MHz + 2,4GHz, RWD-5, Fokker IIIe, MiniMag, SU-26.
Easy Star odleciał w siną dal, ale się znalazł.
Moje byłe: StoNoga, Fox

To jeszcze ja dodam cos od siebie.

Twoje zmagania z zywica napedzily w koncu i mnie. Pierwsze wlasne laminatowe podwozie mam juz za soba.

Teraz Rysiu kolej na nastepne 30 postow.

_________________
pozdrawiam
Bartek Obara

Ja też obserwuję ale co tu pisać. Ja też jestem zachwycony efektem więc ja maluczki będę sobie cicho siedział w kąciku i podziwiał .

_________________
Marek

No to zmagan ciag dalszy. Myslalem nad mocowaniem silnika oraz podczepieniem ciegna do serwa i w koncu doszedlem do wniosku, ze to nie ma sensu. Cokolwiek nie wykombinuje, to w efekcie wyjdzie na to samo, jakby smiglo przyczepic do walu od storny "dzwonka" a nie od stojana.

Tak tez wiec zrobilem. Dorobilem nowa oske (musiala byc ciut dluzsza) z tej drugiej od T-Rexa co mi sie zostala (juz wiem czemu w komplecie daja dwie ). Nawet jest troche lepiej, bo moglem bez problemu skasowac wzdozne luzy do zera. Teraz mechanizm do podczepienia serwa bedzie blisko oryginalnego mocowania bez kombinacji z klatka, slupkami itd.

Najwazniejsza rzecz w tym sterowaniu, to lozysko - zastosowalem 3x7x3 (3mm. wal, 3mm grubosci i 7mm panewka). Wytoczylem z derlinu i nagwintowalem wal-nakretke o srednicy 3mm, ktory nakreca sie na gwint popychacza wystajacego z oski silnika.Lozysko jest nasadzone na ten wal i docisniete, zeby sie nie przesuwalo.

Panewka na razie tez z derlinu (jak nie bedzie wystarczajaco mocne, to wymienie na dural) to kwadratowa kostka-prostopadloscian z dziura na lozysko. Oczywiscie tez zablokowane, zeby sie wzdloz osi nie przesuwalo. Kostka bedzie miala dwie poloski, ktore beda zaczepione na widelkach.

Jeden koniec widelek bedzie zaczepiony przy mocowaniu silnika, drugi bedzie pociagany za serwo. Przy tak malym kacie ruchu widelek "delta z cosinus" bedzie pomijalna. Z wyliczen mi wyszlo, ze przy ramieniu 2cm i ruchu popychacza wzdloz walu 3.5mm (obrot smigla o okolo 60 stopni) poprzeczne odchylenie lozyska bedzie wynosic mniej niz 0.08mm. Tyle to beda skumulowane luzy. Zakladajac ze widelki beda mialy przynajmniej 50mm dlugosci (srednica silnika), to ruch na dzwigni serwa bedzie 8.75mm. Nie jest zle. Zawsze moge przedluzyc widelki o kolejny cm a wtedy "przelozenie"wzrosnie do 10.5mm

Tak to sobie wyobrazam.
