Tak oczywiscie depron jeszce bialy ;p Heh ... w koncu zefir nielotny 1 byl zbudowany z bialego depronu

_________________
Pozdrawiam Krzysiek.

http://pl.youtube.com/krzysiek3d
www.halicki.prv.pl

A widzisz, jak skrzydla z depronu i wyrysowanych przeze mnie planów, to jest to wersja I. Zefir II będzie miał skrzydła ze styropianu. Skrzydełka te sporządził mi nasz klubowy kolega Tomek (podpisuje się TM), za co bardzo mu dziękuję w tym miejscu!

_________________
Pozdrówka
PiotrP
Biorę udział w akcji "Chcę pisać poprawnie"

Heh ciekawe U mnie fajnie lata na frofilu depronowym jedyne piotrze co bym zmienil w tym modelu to krutszy dziubek albo wydluzyl bym go z 5cm w tyl zeby sc ladnie wychodzili :O.... co ty nato ??

_________________
Pozdrawiam Krzysiek.

http://pl.youtube.com/krzysiek3d
www.halicki.prv.pl

U mnie jest OK w takiej konfiguracji, ale to pewnie kwestia zastosowanego osprzętu i jego umiejscowienia - mam serwa za skrzydłami, a mój szerszy ogonek jest cięższy niż Twój (ale to zabrzmiało ). Nie mniej Twoja uwaga na pewno przyda się czytającym ten wątek budowniczym.

_________________
Pozdrówka
PiotrP
Biorę udział w akcji "Chcę pisać poprawnie"

bardzo ładny model!!!
chyba go zrobie!!!

_________________
Pawel Kotlicki

Budowa skrzydła Zefira II
Wersja pierwsza, testowa, pokrycie laminatowe.

Dziś przedstawię Wam pierwszą część relacji z budowy skrzydła. Przyznam, że pierwszy raz wykonywałem skrzydło tą techniką i jestem mile zaskoczony zarówno przebiegiem prac, jak i ich efektem. Jest to solidna i łatwa do wykonania konstrukcja, która daje gwarancję dużej wytrzymałości przy stosunkowo małej wadze. W przyszłości płat ten wykorzystany będzie do trzeciej wersji Zefira, z kadłubem i sterami balsowymi i silnikiem klasy 400.

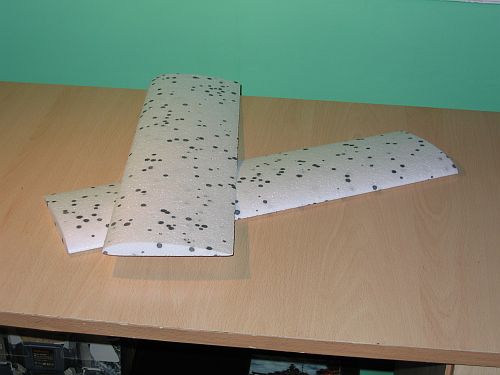

Postawą płata są rdzenie styropianowe (styropian "piętnastka"), których wykonanie zamówiłem w jednej z krajowych firm. Cena tej usługi była symboliczna. Są to dwa skrzydła o długości 50cm każde (można oczywiście wyciąć płat w całości, jeśli pozwala na to rozmiar wycinarki), cięciwie 14cm i profilu Clark Y.

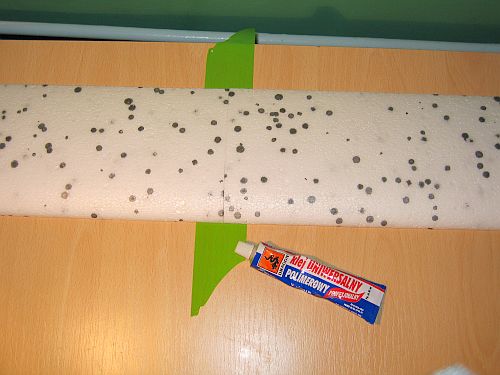

Rdzenie należy skleić ze sobą klejem polimerowym.

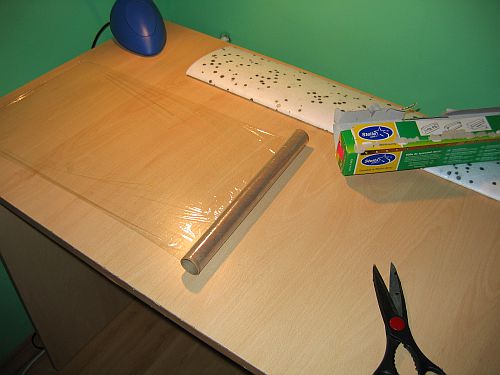

Przed przystąpieniem do dalszej pracy należy przykryć blat biurka (stołu) folią spożywczą, która zapobiegnie przyklejeniu się laminatu do blatu.


Do laminowania użyłem tkaniny szklanej 50g/m2. Należy dociąć odpowiedniej wielkości kawałek nie zapominając o niewielkim naddatku. Przed cięciem tkaniny (nożyczki muszą być bardzo ostre) na linii cięcia przykleiłem taśmę klejącą, dzięki czemu jej krawędź nie strzępi się. Niezabezpieczona krawędź jest źródłem wszędobylskich włókiem, zanieczyszczających powietrze, a więc także nasze płuca.

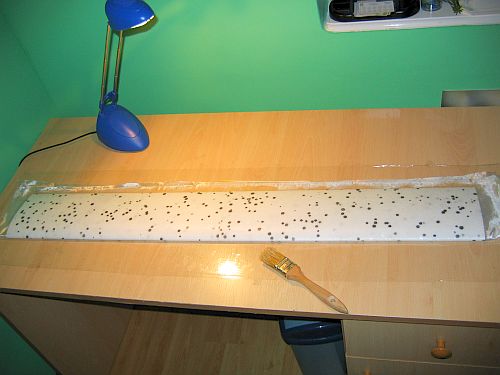

Na naciągniętą tkaninę nałozyłem twardym pędzlem żywicę (ja stosuję Epidian E52 i utwardzacz Z1), począwszy od spodniej strony skrzydła. Żywicę należy rozprowadzić równo, dobrze przesączając nią tkaninę (tak, by pod nią nie było powietrza), a jej nadmiar usunąć za pomocą papierowego ręczniczka. Prace muszą być prowadzone w wentylowanym pomieszczeniu, koniecznie w gumowych rękawiczkach, bez dotykania skóry twarzy, gdyż używane substancje mogą mieć działanie uczulające.
Górnej powierzchni laminowanego skrzydła nie należy przykrywać folią, bo to wygładziło by jego powierzchnię, co nie byłoby korzystne w przypadku płata o tak małej cięciwie i niewielkiej prędkości modelu.

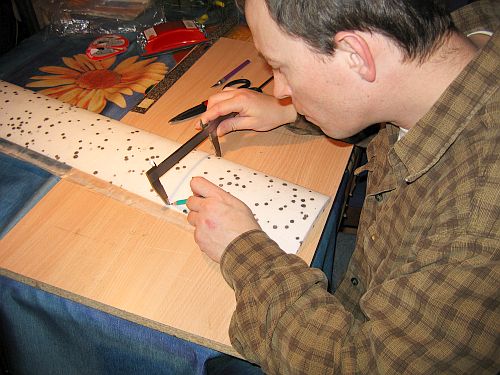

Po 24 godzinach można kontynuować budowę. Odciąłem wystający na boki nadmiar tkaniny szklanej, po czym zaznaczyłem na skrzydle wcięcie na lotki w takim miejscu, w którym krawędź spływu ma grubość 2mm (taka będzie grubość balsowych lotek).

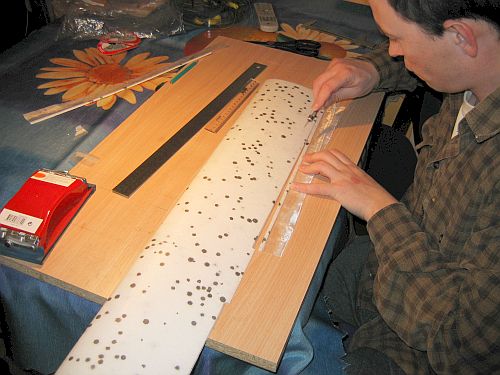

Za pomocą skalpela odciąłem zaznaczoną część - pasek o szerokości 6mm. Centralną część skrzydła, o szerokości nieco większej niż szerokość kadłuba, np. 10cm, pozostawiłem w nienaruszonym stanie (tu nie będzie lotek), tak by w tym miejscu cięciwa skrzydła wynosiła 14cm. Podobnie można postąpić z końcówkami skrzydła - ja pozostawiłem trzycentymetrowe odcinki bez lotek, a więc i wycięć na nie.


Tak wygląda niemal gotowy, przygotowany do zamontowania lotek i serwa płat:

_________________
Pozdrówka
PiotrP
Biorę udział w akcji "Chcę pisać poprawnie"

Piękna robota! Gratuluje

_________________
Pozdrawiam
Patryk Sokół
skype: patryk..sokol
Biorę udział w akcji "Chcę pisać poprawnie"

Wszystko super ale jak z waga gotowego plata ?

_________________
Pozdrawiam Krzysiek.

http://pl.youtube.com/krzysiek3d
www.halicki.prv.pl

To skrzydelko nie ma wzniosu??

_________________
Pozdrawiam,
Rafał
