Pomiary silnika zgadzaja sie z moimi oczekiwaniami (jesli chodzi o rzad wartosci). Oczekuje ze bedzie ciag maksymalny w granicach 3-3.5 kg. Niestety nie mierzylem.

Wczoraj zaczalem kombinowac w 3D zeby zobaczyc jak sie czesci maja do siebie. Zalozylem wznos taki jak oryginalny Orlik czyli 5 st, co daje wznios rzedu 5 cm na koncach skrzydel. Daje sie to jeszcze ladnie zmontowac (zakladajac, ze skrzydla moga byc rozbieralne) uzywajac rurki weglowej jako lacznika. Wlasciwie projek polaczenia skrzydla z kadlubem zaklada konstrukcje mieszana skrzydla z jednego kawalka i skrzydla dzielonego.

Za skrzydlem dzielonym przemawiaja rozmiary, za skrzydlem z jednego kawalka mozliwosc sterowania podwozia jednym serwem. Ponadto, zeby ulatwoc dostep do wnetrza kadlub bedzie otwierany od dolu, tam gdzie sie podlacza skrzydlo. Czyli konstrukcja w ogolnych zarysach taka:

"Pudelko" stanowiace centralna czesc kadluba miedzy skrzydlami mocowane do reszty kadluba na zaczep z przodu i na sruby schowane we wnekach kol. Do tego pudelka w sposob tradycyjny przymocowane dwuczesciowe skrzydlo na rure weglowa na przedluzeniu dzwigara. Skrzydlo jest odejmowalne (przykrecona na sruby) do pudelka.

W ten sposob, odejmujac calosc od kadluba mamy skrzydlo jednoczesciowe. Gdyby trzeba bylo je podzielic do transportu, wystarczy odkrecic od "pudelka". Oddzielajac od pudelka tzreba bedzie odlaczyc ciegna od serwa podwozia jesli podwozie jest sterowane centralnym serwem. Calosc sklada sie do kadluba tak, ze miejsca laczenia pokrywaja sie z liniami paneli kadluba. Jak bede mial konkretny rysunek to opublikuje.

Edit: Zastanawialem sie skad u ciebie tak wysokie obroty (12tys+) i dopiero teraz zauwazylem, ze zasilasz 6s a nie 5s jak u mnie. Niestety nie moge sobie pozwolic na 6s przy tym silniku, bo z wyliczen wyniklo mi, ze 12 tys moze byc za duzo na moje smiglo i mechanizm moze sie rozsypac.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Skrzydlo idzie opornie, ale do przodu. Zwlaszcza, ze maluje to w ACAD a nie jest to muj ulubiony program

No i mam pytanie. Skrzydlo mocowane na rure (weglowa). Zalozylem wymiar 16mm. Czy sa dostepni w Polsce dostawcy rur na skrzydla? Jesli nie weglowe to przynjamniej aluminiowe.

Okazalo sie, ze moj ulubiony CST wycofuje sie z rur (tak wyglada), i jak na razie znalazlem tylko jednego - Troybuiltmodels ktory ma jedna rurke podobnego rozmiaru (5/8 cala = 15.9mm). Wypadaloby jednak miec jakis backup.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Havel Composites

http://www.havel-composites.com/

/*
shop/104-Tyczkirurki-arkusze-z-włokien-Rurki-węglowe/0-list.html
to mozna usunac
*/

Nawigacja po tej stronie to jakis koszmarek (przynajmniej na Safari), ale maja sporo rzeczy.

_________________
pozdrawiam
Bartek Obara

Faktycznie fajny asortyment i ceny tez niezle (w kazdym razie taniej jak w USA). Poniewaz jeden ze standardowych wymiarow jest 16mm OD wiec na takie cos bede liczyl model. Dzieki za info.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Ceny są , ciekawe czy rury też .Pręty też są w cenniku , tylko w cenniku.

_________________
Kazik

Też tak mam. Dlatego maluję w Corelu, a do ACAD-a przenoszę jak potrzebuję dxf, np. do wycinarki.

_________________
Pozdrawiam, Zbyszek

Co cenie w ACAD'ie to mozliwosc numerycznego wprowadzania danych. W wielu miejscach potrzebuje wprowadzac rysunki "numerycznie" a nie myszka. Pewnie to nieefektywne, ale dzieki temu moge sprawdzic, czy czegos nie pokopalem.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Znow malo czasu bo w pracy robota wali sie jedna z druga. W ostatnie dwa tygodnie musialem nauczyc sie programowac w C#, bo trzeba bylo poprawic program, napisany przez jednego z bylych "czlonkow zalogi". Smiac mi sie chcialo, gdy wczoraj w koncu uruchomilem program, ktory napisalem w jezyku, ktorego nie znam No ale w koncu przeciez wszystkie jezyki sa do siebie podobne, wiec niezaleznie od systemu czy narzedzi programowania - program to program - kazdy tak samo w srodku wyglada: same zera i jedynki

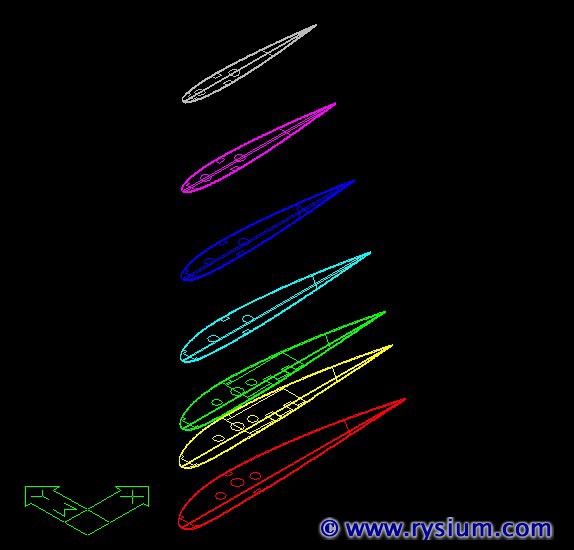

W miedzyczasie dla odpoczynku pobawilem sie troche w ACAD-ie i doliczylem kolejne elementy skrzydla. Na razie z grubsza w 3 wymiarach to wyglada tak:

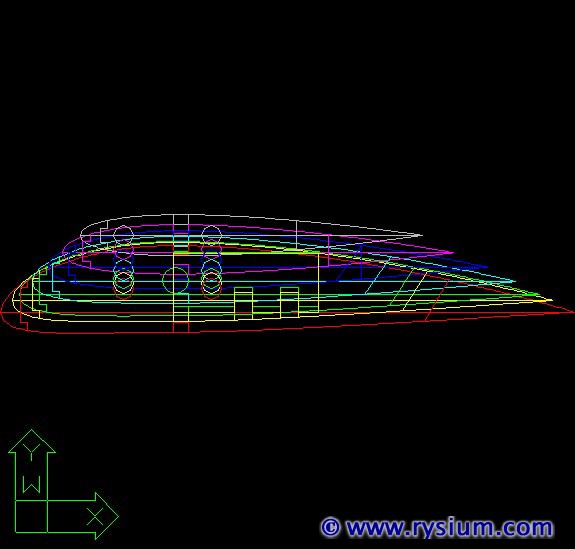

Jak widac w rzucie poziomym (wzdloz rury mocujacej skrzydlo) wszystkie zeberka do siebie calkiem ladnie pasuja.



Pierwszych 5 zeberek zakonczonych jest klapa. Dlugo kombinowalem, jak umiescic zawias, aby aerodynamicznie sie zgadzalo. W koncu wyszlo mi, ze klapa bedzie pracowac podobnie jak w Wildze - odychlenie na zawiasie do 30 stopni z utworzeniem szczeliny wprowadzajacej przeplyw laminarny powietrza nad gorna powiechnie klapy. Slabo to widac, ale nad klapa gorna powierzchnia klapy gorna powierzchnia skrzydla ma "jezyczek" pokrywajacysie z klapa na 20mm. Przy wysunieciu klapy powstaje szczelina miedzy tym jezyczkiem a krawedzia natarcia klapy co stwarza efekt dyszy wprowadzajacej powietrze spod skrzydla nad gorna powierzchnie klapy.

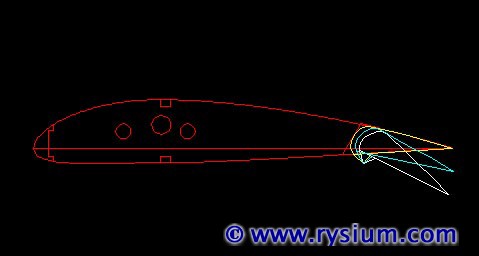

Na tym rysunku widzac trzy polozenia klapy na profilu pierwszego zeberka : klapa schowana (kolor zolty), wypuszczona na 15 st (kolor seledynowy), i wypuszczona na 30 st (kolor bialy).



Nie widac orczyka bo klapa bedzie wypychana ze srodka skrzydla (serwo od klap calkowicie schowane w skrzydle). Calkowity ruch popychacza to 15 mm. Bedzie dosc duze obciazenie na serwo, wiec trzeba bedzie ustawic orczyk na pozycje blokowania mechanicznego (przedluzenie popychacza w osi serwa)

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

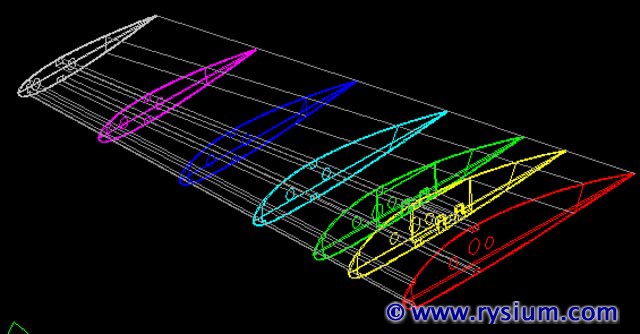

Pobawilem sie troche z dzwigarami, zeby sprawdzic jak to sie wszystko ma. ACAD potwierdzil wiliczenia i wszystko sie calkiem dobrze zgadza. Praktycznie do konca projektu skrzydla pozostalo wstawienie koncowki oraz wykonczenia ktylniej krawedzi, gdzie beda umiejscowione zawiasy lotek i klap. Tak to wyglada teraz;


Jeszcze musze przeliczyc, jak wyprwoadzic krawedz natarcia tak, zeby dalo sie tam zmiescic lampe. Luxeon wypuscil nowe serie LED'ow, o jasnosci kilkukrotnie wiekszej, niz te zastosowane w Wildze. Na lampy do Orlika doskonale powinny sie nadawac Rebelki 10mm (np. LXML-PWN1-0100) razem z reflektorami 10mm. Musze tylko zaprojektowac mocowanie tak, zeby przecieta krawedz natarcia miala dobre podparcie za reflektorem.
