mniemam ze wiele osób na forum chciałoby potrafic budowac takie modele a wiec wpadłem na pomysł aby zrobić przyklejony watek o projektowaniu modeli w programie komputerowym puskala. Techniki budowy takowych modeli w innym wątku. Co wy na to? Musiałby byc jeszcze ktos kto napisałby instrukcje.

_________________
Pozdrawiam, Jonathan

co do tutoriala to teraz na takowego nie ma szans

co do modelu
w zeszłym tygodniu został oblatany na polu obok mnie oraz na celulozy
lata na 1/3 gazu
jednak nie mam za dużo doświadczenia w lataniu tak mocno akrobacyjnymi modelami. Udało mi się go rozbić.
Uszkodziałem dziób który cały idzie do wymiany (razem z mocowaniem podwozia)
zastanawiam się też nad zmianą silnika na pojedyńczy CD (15 zwoi 0.55 i 12 magnesów 5/5/1)
co pociągnie za sobą zmianę mocowania silnika ale skoro robię nowy dziób to nie problem.
Od Gumbasa dostałem też wyrzeźbioną w styrodurze osłonę silnika (tylko ten początek którego brakowało na fotkach)
zrobiłem z tego formę gipsową i w formie wylaminowałem osłonę
wyszła bardzo ładnie i waży tylko 4 gramy

aktualnie nie mam aparatu foto więc foto będą później

_________________
pozdrawiam MC

Co do tutriala, to dla chcącego nic trudnego. Wystarczy przejść tutoriale zawarte w programie rhino, poprzeglądać na stronkach inne tutoriale z budowy modeli 3D. Następnie znaleźć plany modelu w 3 rzutach (na początek dobrze by było gdyby były rozrysowane tez wręgi).

Budowę zaczynasz od:

Przygotowania pliku z rzutami (w jakimś programie graficznym), powycinaj poszczególne rzuty. Najlepiej jak obszar na którym jest obrazek jest takiego samego rozmiaru dla wszystkich rzutów.
Następnie za pomocą opcji Background Bitmap wstawiasz obrazki. Za pomocą klawiatury wpisz dane wartości wielkości wstawianego obrazka dla wszystkich rzutów, by nie mieć problemu ze sklą (na rzucie z góry model jest większy od tego z boku).
No i dalej to już normalny rysunek jak w tutorialach. Najpierw wręgi, potem za pomocą pokrywania po dwóch krzywych pokryj wręgi. I doprowadź obrazek do stanu w jakim ma model wyglądac. Może na to zejść trochę czasu, a nawet pierwszy model może się nie udać.
Następnie powierzchnie rozwijamy za pomocą opcji Surface>Unroll…
I ot cała filozofia…

Ja właśnie buduje modelik, który sam zaprojektowałem (drugi zrobiony w rhino, a pierwszy który udało się rozwinąć na płaską powierzchnię). Budowa idzie bardzo powoli bo niestety czasu mało.

_________________
Pozdrowienia

Wojtek "Zdzichu" Zdziejowski

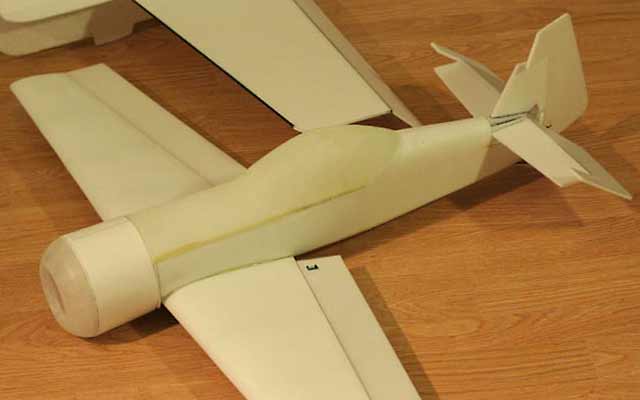

oto model bez podwozia (w związku z kraksą stracił dziób i podwozie)

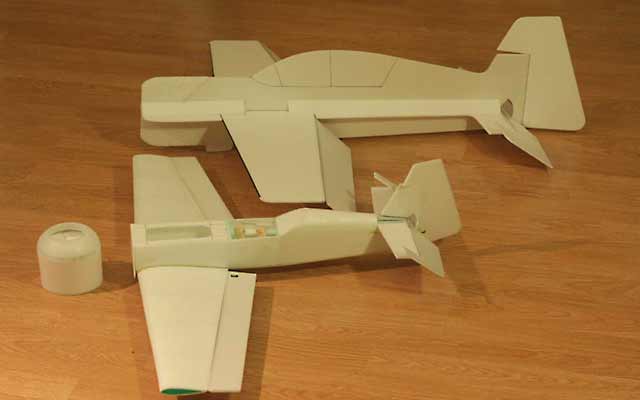

nowa osłona silnika już wyposażona w element z laminatu
całość czeka na nowe roziązanie mocowania podwozia

w tle widać płaskiego yaka 54, chyba yakiem pierw polatam żeby się przyzwyczaić do mocnych reakcji modelu
a Su w tym czasię bedzie np malowany

_________________
pozdrawiam MC

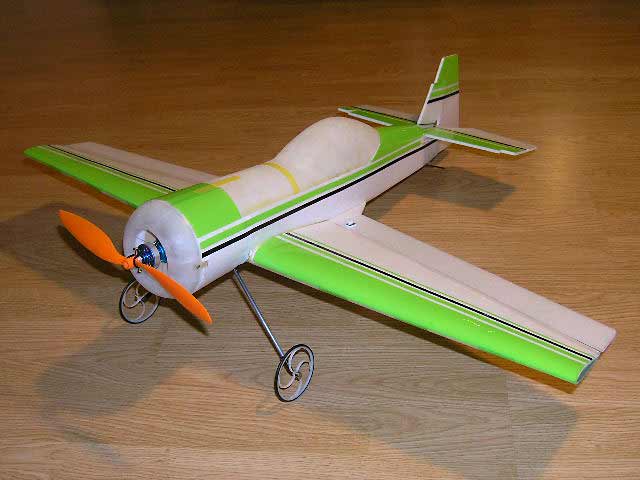

model stoi na własnych nogach
już zamontowane osłona silnika z nowym mocowaniem silnika oraz nowym silnikiem (sporo tych nowości)

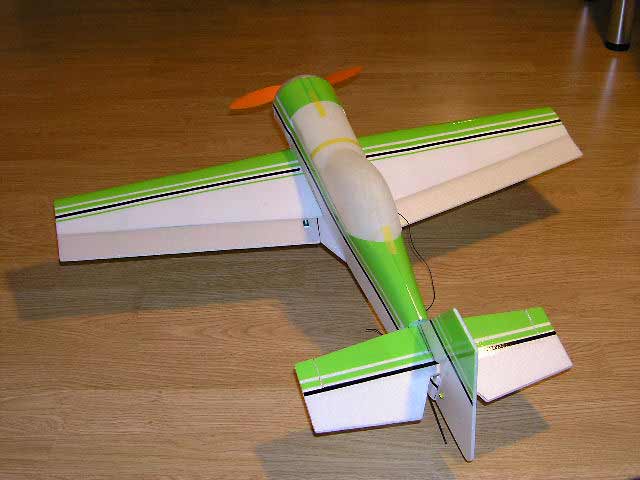

teraz czas na upiększenie które również ułatwi latanie
bez osłony kabiny a z całym wyposażeniem waży 206 gram

_________________
pozdrawiam MC

Model jest już oblatany po naprawie. Tym razem nie próbowałem karkołomnej nieskordynowanej akrobacji tylko spokojnie robiłem kółeczka nad polem żeby się wczuć w stery. Po jakimś czasie poćwiczyłem loty odwrócone, beczki, pętle (wszystko oczywiście na wyższym pułapie). Wiaterek był delikatny i troche przeszkadzał ale dało się bezpiecznie latać. Z moich obserwcji wynika że model oklejony taśmą w celu poprawienia widoczności i orientacji w przestrzeni jest rzeczyiście lepiej widoczny .
Do lotu waży 230 gram. Kto by pomyslał ze osłona kabiny, śmigło i koła z blokadkami ważą 24 gramy. Celowałem z waga modelu w przedział 200- 250 gram wiec nie jest źle.

_________________
pozdrawiam MC

Witam gratuluje znowu pieknego modelu.
Czy planujesz udostepnienie planow tego SU ?
Pozdrawiam Slawomir

teraz nie planuje wrzucania planów

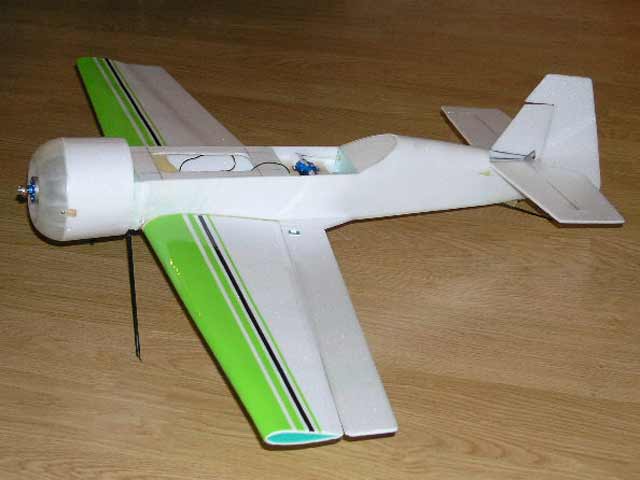

model w dniu oblotu wyglądał tak

_________________
pozdrawiam MC

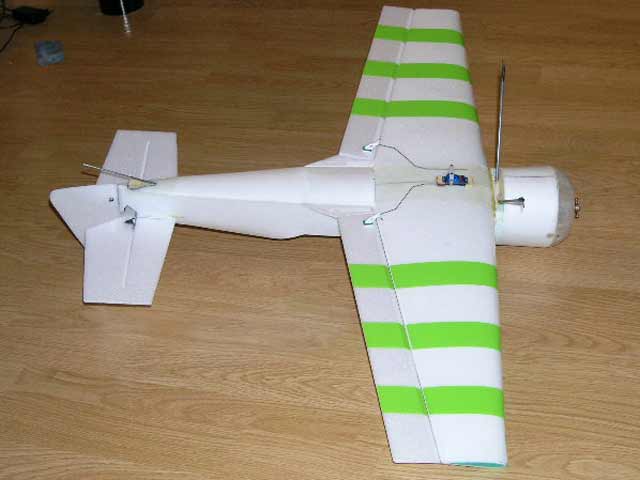

Jedna mala uwaga, jesli mozna. Na tym zdjeciu pokazane a ciegna lotek:


Takie powyginane druty maja tendencje do dalszego wyginana sie, a nie zmianiaja w ogole geometri wychylania lotek, ktora jest zalezna tylko od polozenia samego serwa wzgledem zaczepow. Dla polepszenia precyzji kontroli lotek zalecalbym wymienic te "pantografy" ( ) na proste popychacze (druciane alb z wegla).

_________________
Rysiu M.
Stowarzyszenie Brzezinki
