Dzięki, rozjaśniło mi się w głowie, ale poczytam jeszcze. Statecznik poziomy będzie miał profil symetryczny.

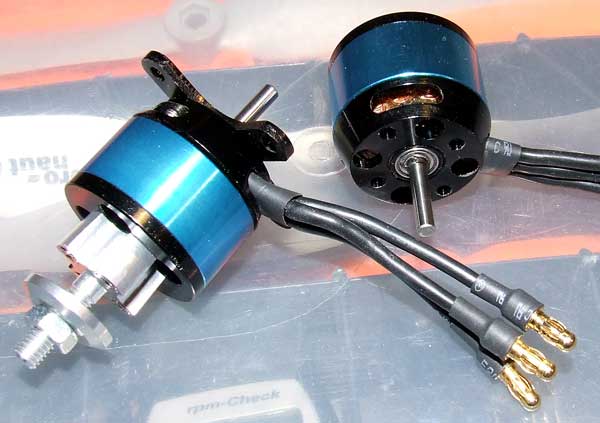

A oto napęd:

Będą najprawdopodobniej kręcić śmigłami 8x4, a najlepiej odpowiednikami trójłopatowymi. Przy takich śmigłach w sumie będzie koło 900 gram ciągu, przy niewielkim sumarycznym prądzie około 14 A (pakiet 3s). Gdyby brakowało mocy, to z tych silników można wyciągnąć sporo więcej.

_________________
Tomek (Cobra)
latam głównie FPV

Co to za motorki?

Z twoich danych wynika ze przy 80% sprawnosci moc na wale to 120 W. Dla samolotu 100W/1kg to takie minimum, wiec bedziesz musial sie wyrobic w 1,2 kg. Choc z tym kadlubem moze byc to za malo, bo bedzie stawial duzy opor.

_________________
Pozdrawiam
Michał Gąsiński

Są to chińskie silniki Danlion, mój to model KA20-20L. Jak widać z poniższych danych, można w niego władować więcej mocy.

Będę ograniczony sumarycznym prądem maksymalnym około 30A, oraz średnicą śmigieł. Chcąc zmieścić śmigła o średnicy 9'', model musiałby mieć rozpiętość koło 160 cm, ale trzyłopatowe są mniejsze, więc chyba będzie ok. Chciałbym, aby rozpiętość wyszła koło 140 cm.
Jakie przyjmować orientacyjne obciążenie powierzchni dla tego modelu? Będzie to rzutowało na współczynnik zwiększenia cięciwy płata (i chyba proporcjonalnie powierzchni usterzenia). Chciałbym, aby model latał możliwie powoli.

_________________
Tomek (Cobra)
latam głównie FPV

Ja z obciazeniem celuje zawsze <50 g/dm2 (ale jest to uzaleznione od bardzo wielu czynnikow i trudno tu podac jakes proste wzory). Ja bym zrobil tak - zacznij od poszerzenia skrzydel, takiego ktore jeszcze nie bedzie wygladac zle. To znaczy samolot bedzie jeszcze wygladal "makietowo". Oblicz powierzchnie skrzydel i wtedy licz jaka mase musi miec twoj samolot.


PS jak okaze sie ze silnik maja za male obroty to zawsze mozesz je przewinac. To wielka zaleta outrunerow

PS2 Gdzies w sieci widzialem plany Skyvana na motorki 400, masz je?

PS3 Twinstar ma skrzydla 140 cm. Moze je zaadoptowac?

_________________
Pozdrawiam
Michał Gąsiński

Wrzucilem do motocalca :

Axi Silver 2212/26 880 kV x2, Smiglo 8/6 (3 lopatowe Generic), Akku 3s Fullymax 2200.

Skrzydlo 140 cm, cieciwa 16 cm profil 15%, powierchnia 22dm2
Masa samolotu bez napedu: 1000g. Z napedem 1400g
Obciazenie pow. ok 60 g/dm2.

Predkosc przeciagniecia 9m/s, Max wznoszenie 3,14 m/s
Pobor pradu 17 A, moc dostarczana 182W, Moc na wale 130W (95W/kg)

Traktuj te wyniki z daleko idaca ostroznoscia, ale wygladaja obiecujaco.
Jedyny problem na jaki natrafilem to predkosc strumienia zasmiglowego - przy 8x4 ten samolot mial by problemy. Dalem 8x6 - Graupner takie robi.

_________________
Pozdrawiam
Michał Gąsiński

Myślałem o cięciwie 220 przy rozpiętości 1400. Masa pewnie będzie faktycznie koło 1,4 kg. Zastanawiam się, czy dać dżwigary (sosna) w najwyższym punkcie profilu, czy dwa dźwigary w taki sposób?

Do pierwszego dźwigara byłby keson z balsy 1 mm. Może jednak prościej z pojedynczym dźwigarem? Jaki orientacyjnie powinien być jego przekrój?

_________________
Tomek (Cobra)
latam głównie FPV

Ja stosowalem sosne 5x5 przy Clarku Y 240cieciwy i rozpietosci 150 cm. Pomiedzy pasami wypelnilem calkowicie balsa. Samolot wazy 2,3 kg i zadnych problemow nie ma (dzwigar teoretycznie wytrzyma ok 15 G). Mysle ze mozesz zrobic 5x5 ze zwyklymi nakladkami i bedzie spoko.

Jeden dzwigar w najwyzszym miejscu teoretycznie daje najwieksza wytrzymalosc wiec chyba tak bedzie lepiej.


Tu masz kalkulator do dzwigarow: http://www.szybowce.cba.pl/przekroje_pasa.xls

_________________
Pozdrawiam
Michał Gąsiński

Keson z balsy 1 mm nie jest "palcoodporny" daj 1,5 mm wiele wagi nie dodasz.
Odwrotny profil na stateczniku poziomym jest bardzo często stosowany w tego typu samolotach - jakoś trzeba ustawić skrzydła na dodatni kąt a ogon krótki i dużo masy w ładowni.

Pamietaj, że o wytrzymałości skrzydeł decyduje tez to czy ma zabierać jakiś ładunek czy nie. Wiekszośc modelarskich konstrukcji ma tylko unieść siebie nie ładunek.

_________________
Pozdrawiam
Armand

Dzięki, jakoś "nie trafiłem" dotąd tej strony.

_________________
Pozdrawiam !
- Andrzej
