A ja zaloze sie o przyslowiowa skrzynke piwa ze przy benzynce okolo 30cm serwa i bateria nie wystarcza. Ten nochal jest naprawde dlugi i dodatkowo przednie kolko , tez mocno wysuniete przed s.c..

Uwazaj Kazik

Caly Projekt Streamer z wszystkimi konsekwencjami dla modelarstwa powstal w wyniku takiego zakladu

Alex , a co ja moge na takim zakladzie stracic .Dobra piwko w milym towarzystwie , sama przyjemnosc.Kto zaplaci to kwestia drugorzedna.
A moze ladny model z tego bedzie.

Ja tu nie mowie o stratach

Model moze wyjsc rzeczywiscie bardzo ladny!!

Albo może w wymiarze Combata na silnik 3.5 - 4 cc.

Troszkę bogatszy zalążek planów tutaj

A tutaj jeszcze dalsze ułatwienie.

Był PZL-130 Orlik z silnikiem tłokowym. http://www.luftfahrtmuseum.com/htmi/itf/pz130.htm

Dla konstruktorow samolotow "plany" oznacza praktycznie 100% tajemnicy handlowej. To dlatego, ze "plany" to szczegoly konstrukcyjne oryginalnego samolotu. To nie ma nic wspolnego z "planami modelarskimi". Model ma absolutnie inna konstrukcje z przyczyn oczywistych.

Jezeli pan Tomasz bedzie mial czas i i dostep do rysunkow nie z konstrukcji, a z fazy projektowania modelu, to mozna znajdzie i przekroje.

W tej chwili zeby wystartowac potzreba by rysunkow:

1. Trzy rzuty - troche dokladniejsze (wieksze) niz publikowane na stronach PZL. Chodzi o dokladny ksztalt skrzydla, wykroj lotek, klap, umieszcenie podwozia, ksztalt ogona. Profil skrzydla i tak musi byc zmieniony dla modelu wiec nie jest istotny teraz.

2. Przekroje kadluba - najlepiej z 7-10 miejsc.

Jak na razie reszte chyba sie da dorobic z istniejacych fotografii. Juz nagromadzilem kilkadziesiat. Niektore pokazuja ladnie rzuty"

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Ladne rysunki w trzech rzutach sa w ksiazce .Niestety ja swoja posialem .Ostatni raz mialem w reku jakies dwa tygodnie temu.
Musimy prosic Piotrka o zeskanowanie i podeslanie do Rysia i dla mnie(jezeli masz skaner)Dla potrzeb konstrukcji ktora ma byc tylko podobna do orlika to wystarczy.Niestety nie ma przekrojow kadluba.Cale szczescie ze te sa proste szczegolnie w tylnej czesci samolotu

"

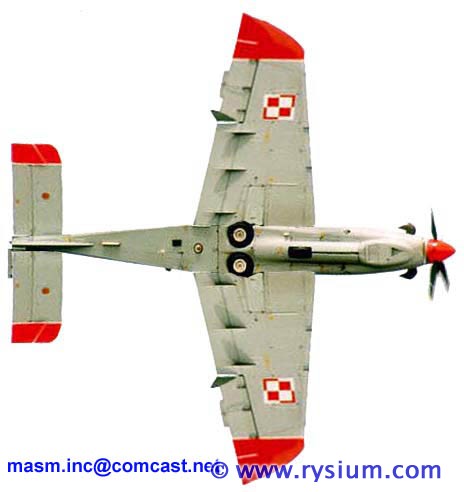

Odalo mi sie znalezc ladny rysunek od dolu. Troche pracy i zostal przerobiony na ""model"" (widac bo szachownica jest prostokatna )

Zrobilem nastepujace zmiany:
1. Cieciwa skrzydla powiekszona 20% u nasady, 40% na koncu.
2. Skrzydlo przesuniete o 10% do przodu - to znaczy krawedz splywu przy nasadzie jest w tym samym miejscu. Powinno pomoc w przesunieciu srodka ciezkosci do porzedu o pare cm.
3. Cieciwa statecznik poziomego powiekszona 20%
4 Statecznik przesuniety do przodu o 10% - to znaczy krawedz splywu przy nasadzie jest w tym samym miejscu.

Model wyglada nastepujaco. Nie jest juz tak winny, ale w dalszym ciagu jest to orlik - zgadza sie.

Wlasnie pracuje nad wrzuceniem tego do CAD (musze sobie wiele przypominac z oslugi ACADa
Wkrotce podam, jaka wyszla powierzchnia (jak policze)

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Teraz ogladnalem oryginal... pieeekny, az prosi sie o zdepronienie!

Rysiu sledze ten watek z duza niecierpliwoscia
