Witam
Wreszcie wróciłem do cywilizacji – widze, że dyskusja kwitnie - o to właśnie chodzi
Pomysł z serwem fajny. Rysiu napisz proszę coś więcej o tym układzie spowalniającym prace serwa. Dziś już nic raczej nie zrobię bo jak to po sympozjum jestem strasznieeee zmęczony w dzień męczyliśmy umysły sprawami naukowymi a nocami aż do wczesnych godzin rannych też męczyliśmy umysły tylko w inny sposób i teraz musi to zemnie wyparować myśle że jutro machnę skrzydła i pokaże

_________________
Pozdrawiam Marek
Biorę udział w akcji "Chcę pisać poprawnie"

Znajomy z Folsom, Mr.RC-CAM elektronik, modelarz eksperymentator (cos jak Zbig w amerykanskim wydaniu ) zaprojektowal uklad, ktory nazwal Landtastic. Oprocz spowalniania pracy serwa rowniez steruje swiatlami. Uklad przeznaczony do podwozia chowanego w samolotach. Uklad robi za generatos do swiatla stroboskopu (LED) a takze przu opszczeniu podwozia wlacza swiatla ladowania.

Schemat jest darmowy, projekt tez, mozna sobie zrobic samemu - cala dokumentacja jest na stronie z projektem Landtastic

Potrzebny jest PIC12F629/675, zaprogramowany kodem (hex mozna sciagnac od Mr.RC-CAM). Ja nie mam jak programowac tego kontrolera wiec po prostu kupilem od niego chip juz zaprogramowany (chyba z 5 dolarow czy cos kolo tego). Uklad sluzy w helikopterze Shogun opakowany w skorupe Augusta 109 Tam tez jest link do RC-Groups z filmikiem jak dziala spowolnione podwozie. Slychac na filmie jak przelaczam przelacznik od podwozia i zaraz podwozie zaczyna sie ruszac powoli.

Jesli pytasz o zasade dzialania to jest nastepujaca. PIC na wejsciu czyta sygnal plynacy z odbiornika do serwa, a na wyjsciu generuje swoj wlasny sygnal do serwa. Jezeli dlugosc impulsu PPM na wejsciu sie zmienia sie szybko, to na wyjsciu pic generuje impulsy, o wolno zmieniajacej sie dlugosci (spowolnienie ruchu serwa). Po prostu robi tak, ze udaje jakby drazek nadajnika posuszal sie bardzo wolno.

Jedyna wada tego ukladu jest znacznie zwiekszony prad pobierany przez serwo. Poniewaz serwo probuje nadganiac male zmiany to silnik serwa co rusz startuje i zatrzymuje sie, i pracuje przez to nieefektywnie (grzeje sie). Jak nie ma nadmiaru mocy serwa, to serwo latwo spalic (przegrzac). No chyba ze zastosujesz serwo cyfrowe, ktore jest projektowane na tego typu male ruchy.[/url]

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Dzięki Rysiu za obszerne rozwinięcie zagadnienia - sprawa fajna nie wykluczone że coś takiego zrobię układ prosty jak by co to w sprawie PICA odezwę się na PM.

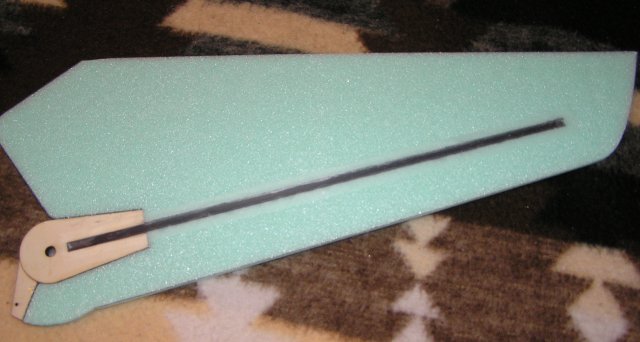

Skrzydełko już usztywnione


A tu taka mała przymiarka

_________________
Pozdrawiam Marek
Biorę udział w akcji "Chcę pisać poprawnie"

Witam
mechanizm już działa pod spodem prezentuje foto i krótki filmik
Wygląda na to że serwo Conrada da sobie rade ale i tak wszystko zweryfikuje oblot.
Mam jeszcze do was pytanko a mianowicie mam flasha 5x odbiornik rex5 serwo sterujące kontem skrzydeł zapiąłem na piąty kanał steruje nim przełącznik który na trzy położenia (skrzydła złożone – coś pośredniego – i skrzydła rozłożone) stąd też na filmie widać że ruch skrzydeł ma fazę pośrednią a nie płynną od złożonego do rozłożonego. Czy da się jakoś inaczej zapiąć serwo żeby wyeliminować to położenie środkowe ??
Pobierz filmik

_________________
Pozdrawiam Marek
Biorę udział w akcji "Chcę pisać poprawnie"

Zastap w nadajniku na tym kanale przelacznik potencjometrem liniowym i bedziesz mial plynny ruch serwa.

_________________
Tomek (Cobra)
latam głównie FPV

A nie mozesz po prostu szybko przelaczyc poprzez polozenie srodkowe??

_________________
Pozdrawiam, Krzysiek

Z tego co wiem to w oryginale możliwe jest ustawienia skosu skrzydeł w kilku położeniach. Więc niepłynne przesuwanie to raczej zaleta. Najpierw trochę (powiedzmy połowę), a potem resztę skoku.
Podobnie jak napisał Cobra możesz dać przełącznik załącz/wyłącz lub potencjometr, ale wartości nie pamiętam (pewnie taki jak na drążach).

_________________
Paweł

Biorę udział w akcji "Chcę pisać poprawnie"

10k A lub coś podobnego powinien być ok. Wartość nie jest krytyczna.

_________________
Tomek (Cobra)
latam głównie FPV

Nie wiem, czy wiesz Keram, że w dokumentacji budowy tego samolotu jest napisane jeszcze żeby zrobić mikser z wysokością. 5% ster wys. do góry jak skrzydła są złożone. Mam nadzieję że ten przełącznik jest miksowalny?

_________________
Krzysiek
