dziś polatałem w przerwie pomiedzy jednym a drugim deszczem
pierwsze fotki z lotu są bardzo słabo bo było bardzo ciemno

to jestem ja z modelem przed lotem

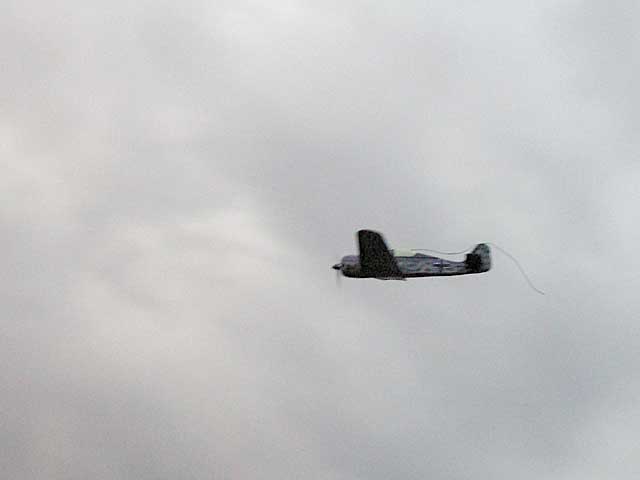

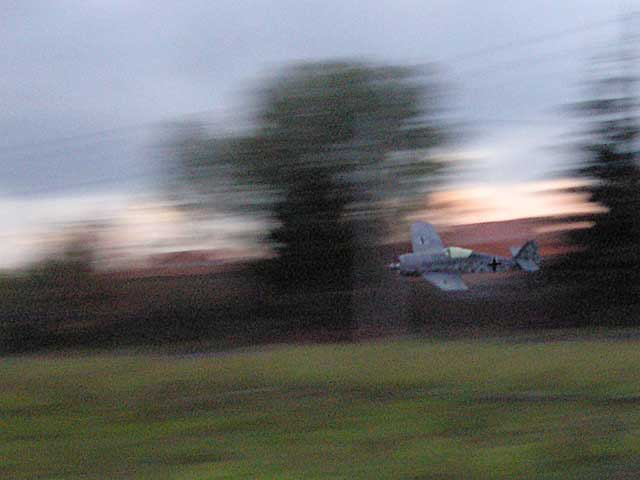

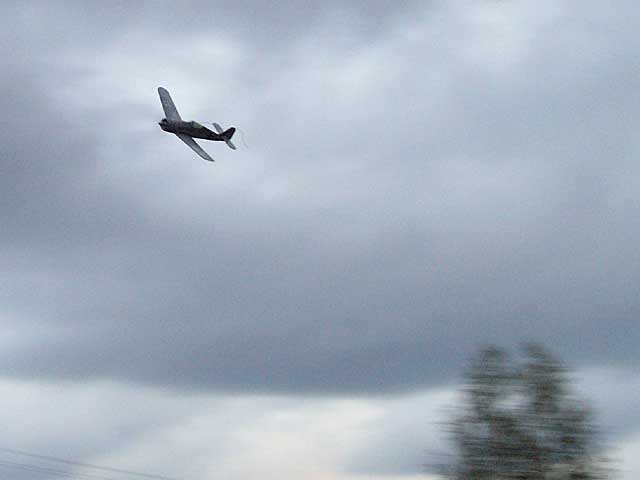

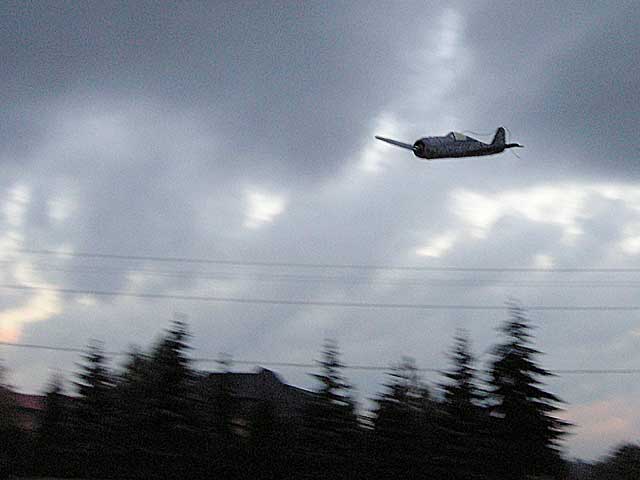

a tu już latnie

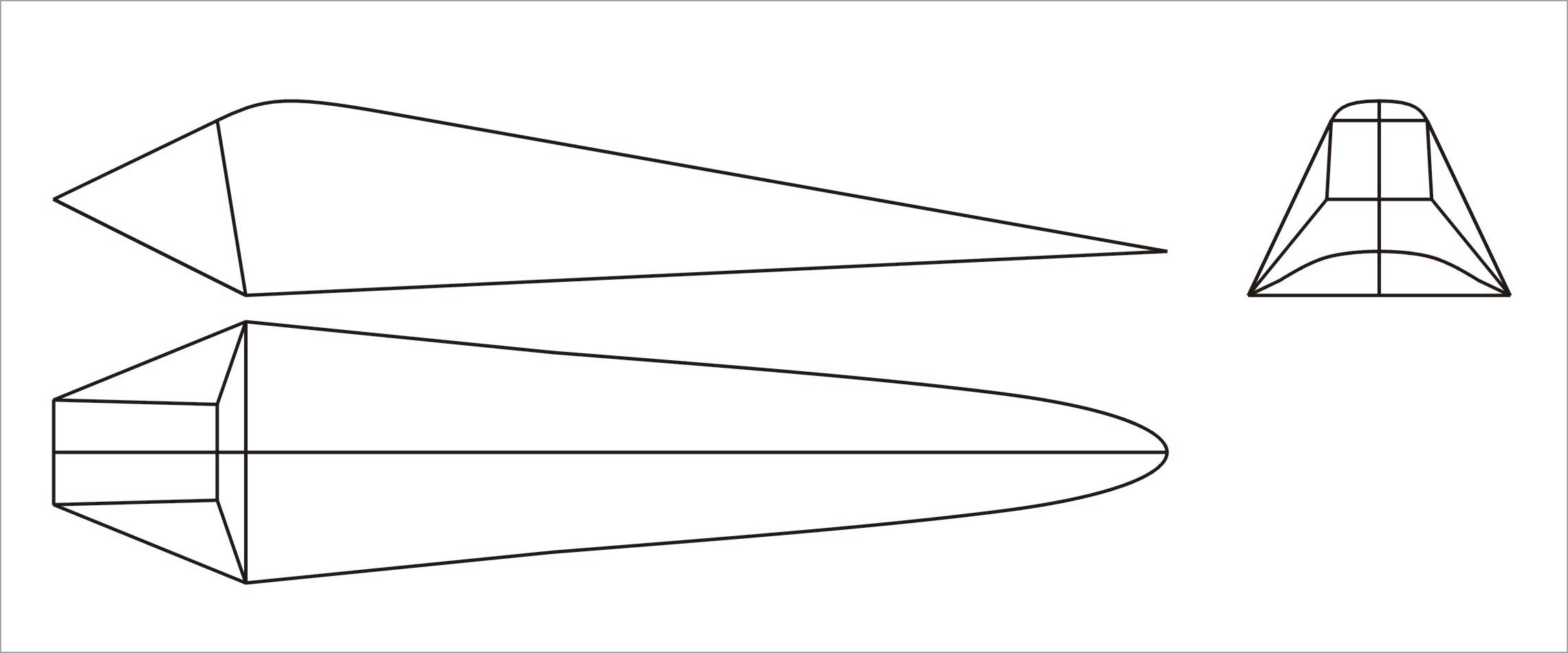

a to link do planów kabinki
http://www.alexrc.pl/old_files/users/puskal/fw190/kabinkafw190.jpg

_________________
pozdrawiam MC

Cóż, ja wymiękam. Model jest dopracowany, świetny. Może ostatnim krokiem byłaby oszklona kabina. Szkoda, że nie mam lekkiego wyposażenia (małych lipoli), bo zrobiłbym coś podobnego.

_________________
Pozdrowienia
Piotrek

dziękuje, model bedzie jeszcze dopracowywany (już w kolejnym płatowcu)

wczoraj rozpocząłem budowe kolejnego kadłuba
jako że robiłem zdięcia to mogę przedstawić instrukcje budowy
1. wycinamy poszycie kadłuba oraz tylnią wręge, poszycie wyginamy i wklejamy wręgę pamiętajac o osiowaści - poniżej wręgi ma wystawać tyle samo depronu po obu stronach

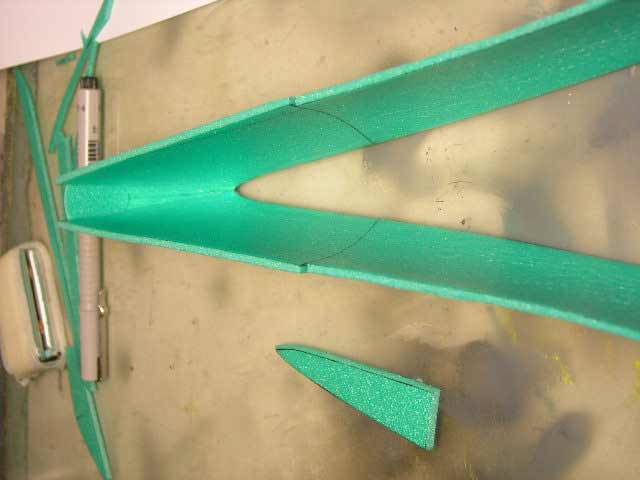

2. wycinamy następną część (nie wiem jak to nazwać, taki płaski element za kabiną pilota), aby część ta ładnie się schodziłą z poszyciem należy ciąć nożykiem pod kątem około 30 stopni na zewnątrz od lini (również z przodu części ponieważ wręga łączaca się z nią nie pod kątem prostym)


3.tak wygląda ta część po wklejeniu


4.wycinamy wręgę za kabinową i wklejamy ją od części z poprzendiego punktu do wrąbka poszycia (o nią oprze się skrzydło)


5. wycinamy przednią wręge


6. wklejamy przednia wręgę


7. w tym punkcie zmieniłem konstrukcje modelu. Odciąłem kawałki depronu z dołu poszycia tak żeby depron zaczynał się na poziomie wręg.
Potem oszlifowałem krawędzie tak żeby poszycie dolne mogło ładnym łukiem przykelić się do poszycia kałuba


8.Kadłub po przykeljeniu poszycia dolnego, odcięciu nadmiaru i oszlifowaniu (dolne poszycie w planach jest w wersji do wklejenia pomiędzy odcięte przeze mnie w tym kadłubie ranty, jeżeli ktoś chce zrobic tak jak na fotografi to musi dodać po 3 mm po każdej stronie dolnego poszycia)

_________________
pozdrawiam MC

A... swietny model.

A odnosnie wag i samego modelu to nie myslales co by zrobic go z 1mm balsy? Na mokro to by sie wyginala jak depron .

_________________
Tomek

myślałem
i myśle że i takiego zrobie

a to co na fotkach waży tylko 4 gramy

_________________
pozdrawiam MC

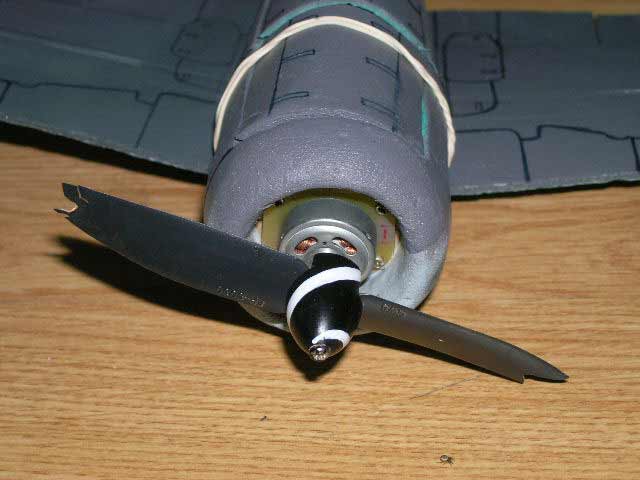

no i foka doczekał się wypadku
cóż zdarza się warbirdom
modele wpakowałem się na niskie drzewko (w sumie krzak)

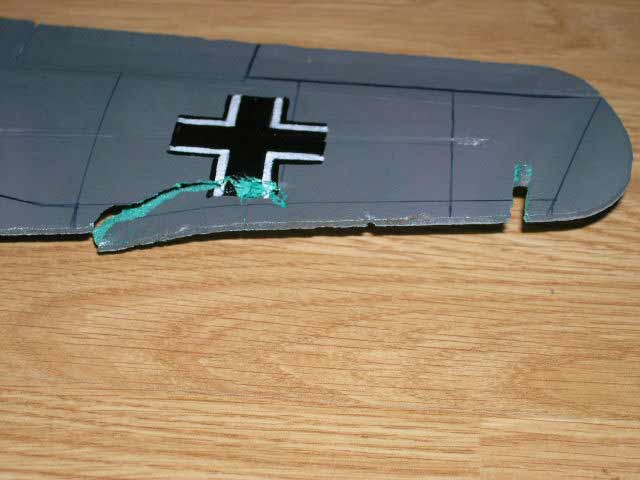

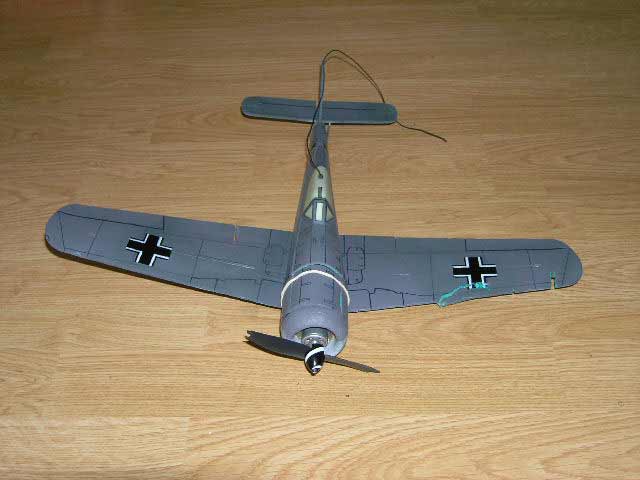

efekt zderzenia to tylko połamane końcówki śmigła oraz zniszone lewe skrzydło
model idzie do natychmiastowej naprawy i jeszcze poleci

_________________
pozdrawiam MC

A skad mozna takie sliczne kolpaczki dorwac?? I nutruje mnie pytanie .... to jest sterowane tylko lotkami i ciagiem?? nie widze zadnych popychaczy na SW Zreszta na lotki tez nie hehe dziwne

_________________
gg: 3298639

He, he - to nie czytaj tylko ostatniego postu - wówczas wszystko stanie się jasne jak słońce. A popychacz od SW na pierwszym zdjęciu z ostatniego postu widać (z prawej strony)

_________________
Zbigniew Bigaj

No czytam caly temat.. ale dalej nie moge zrozumiec jak to jest zrobione ze niewidac hehei chyba slepy jestem bo z dobra godzine przygladam sie tym zdjeciom tak to jest jak sie nie wie jak to powinno wygladac
