Kiedyś tak miałem, tj. kąt między drutem i lotką
Natomiast zapomniałem powiedzieć, że trzeba orczyk wymienić na krzyżak lub "V"... by kąt między drutem a orczykiem był bliższy 90 stopni

No cóż, odezwała się dusza artysty i napęd lotek wygląda jak wygląda Nie ma co, nie bójmy się tego słowa - nazwijmy to po imieniu - s....ł ten napęd. Prawdopodobnie zastosuję drugie rozwiązanie zaproponowane przez Huberta. Będzie wymagało drobnych korekt w kadłubie, ale to akurat drobiazg. Póki co, skrzydło odkładam na koniec prac nad modelem.

_________________
Pozdrawiam
Jarek
Hitec OPTIC 6 k. 67
gg 1724426

Beaver gotowy No, niemal. Biedak musi poczekać troszkę na LiPole
A tak oto się prezentuje na chwilę obecną

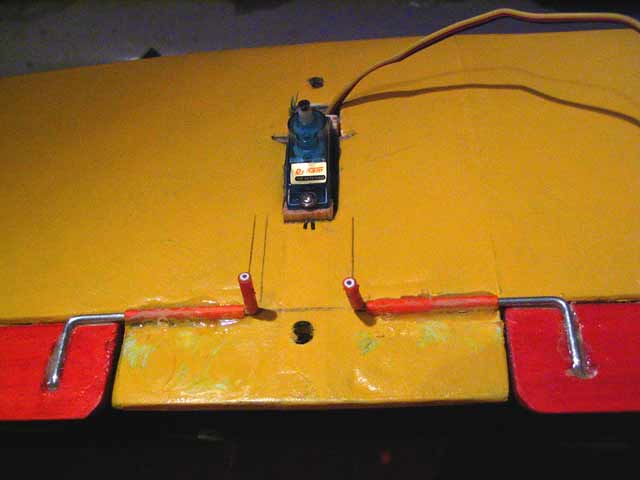

Jak widać zlikwidowałem serwo na "dachu" i wykonałem sterowanie lotek zgodnie z sugestią Huberta. Skorzystałem - a jakże - też z rady RysiaM i popychacze zmoczyłem CA. Tak wygląda to teraz.



Model, z zamontowanymi serwami, silnikiem, regulatorem i odbiornikiem waży 414g, zatem waga do lotu będzie oscylowała w granicach 520g.
Jest tylko jeden problem Dane modelu wstawiłem do różnych programików do wyznaczania środka ciężkości i... uzyskałem różne wyniki
Jeden wspólczynniki stateczności wyliczył mi takie:
16% - 45,7 mm
8% - 56,5 mm
- wymiar od krawędzi natarcia
Drugi zaś wyliczył mi takie wartości:
16% - 38,1 mm
8% - 48,9 mm
I co? Którą z tych wartości wybrać? A może średnią arytmetyczną

_________________
Pozdrawiam
Jarek
Hitec OPTIC 6 k. 67
gg 1724426

Napewno bezpieczniej bedzie wybrac pozycje blizej krawedzi natarcia. Jakich programow uzywales? Ja uzywam AC Calculator z www.mh-aerotools.de - uzywalem go pare razy i dawalo to dobre rezultaty. Wyznacza co prawda pozycje srodka aerodynamicznego (SA) a nie srodka ciezkosci (SC), no ale majac SA i znajac srednia cieciwe plata (co w zupelnie nie stanowi problemu) mozna sobie latwo policzyc pozycje SC.
Pozdrawiam,
Przemek

ja używam tylko programu Schwerpunkt i działa super, we wszystkich modelach go używałem i latały

A jak już sie trzymać twoich wyliczeń to miedzy 45mm a 48mm powinno być ok potem i tak wszystko wyjdzie w praniu.

Kąt zaklinowania skrzydła sprawdzałeś?? Ja w swoich modelach zawsze daję 3 stopnie (chodzi o oś skrzydła od czubka krawędzi natarcia do spływu i osi statecznika poziomego)

_________________
Pozdrowienia

Wojtek "Zdzichu" Zdziejowski

Jeden z programów to właśnie Schwerpunkt a drugi, dla dwupłatów z tej samej strony - albo na odwrót nigdy nie pamiętam który jest który
Kąta zaklinowania jeszcze nie sprawdzałem powinien oscylować między 2 a 3 stopnie, a przynajmniej takie były założenia

_________________
Pozdrawiam
Jarek
Hitec OPTIC 6 k. 67
gg 1724426

Hej,

Co prawda nie znam tych programow ale w przypadku Beavera uzywalbym czegos dla jednoplatow. W dwuplatach SA skrzydel jest nieco inny niz dla jednoplatow (nawet jesli wyciagniemy srednia z pozycji SA obu platow) ze wzgledu na interferencje miedzy platami.

Tak w ogole to bardzo fajny modelik. Czekam na relacje z oblotu. Wyglada dobrze - w zwiazku z tym napewno bedzie tez latal

Pozdrawiam,
Przemo

Obliczanie środka ciężkości dla dwupłatów jest jedną z opcji tego programu. To ja decyduję o ilości płatów jak również o tym czy model jest górno-, dolno- czy centropłatem

_________________
Pozdrawiam
Jarek
Hitec OPTIC 6 k. 67
gg 1724426

W takim razie ktorys z programow sie myli. Albo oba po trochu Srodek ciezkosci blizej przodu jest zawsze nieco bezpieczniejszy.

Pozdrawiam,

Przemo
