No i co mozna robic na lotnisku czekajac na samolot, albo w samolocie na wysokosci 37 tys stop wcisniety miedzy grubasa a okno? No, co? Oczywiscie, malowac plany Orlika.

Chociaz tak naprawde z malowaniem to ma niewiele wspolnego. Wiem ze przeginam, ale wykroje robie z dokladnoscia do 1/10mm. Tak zeby skladalo sie jak klocki Lego. Malowanie w Autocadzie przy pomocy tego IBM'owskiego fiucika (czy tak sie nazywa te czerwona gumka w klawiaturze ThinkPada do ruszania myszka?) nie jest ergonomiczne ani dokladne. Wiec rysunek jest obliczany.

Pisze wiec sobie skrypty w edytorze tekstu podajac komendy do ACADa i wspolrzedne. Potem puszczam to w ACAD i sprawdzam jak wychodzi. Takie malowanie na piechote, ale poniewaz wspolrzedne wyliczam z uwzglednieniem 3 wymiarow (Excel), wiec fajnie to sie wszystko sklada.

Tak wiec dzieki dlugiej podrozy lotniczej przez 2/3 USA nasz Orlik zyskal troche na masie. Konkretnie dzis przerabialem wregi, bo wyszlo mi ze dzwigar byl w zlym miejscu. Musialem go przesunac o 15mm do przodu.

W dalszym ciagu jestem otwarty na pomoc przy kadlubie.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Rozbawiles mnie bardzo.Zaraz pewnie pojawi Alex i poprosi o zmiane.
W tym momencie ja mocno protestuje.Rysiu napisal bardzo delikatnie.Mialem komputer
z czyms takim i ja nazywam to nagorszym slowem jaki potrafie wymyslec. Na inna nazwe po prostu nie zasluguje.
Ryszard ciesze sie projekt sie rozwija.

Kostek, popieram. To ""dzieło sztuki"" oficjalnie nazywa się ""mini joy"" ale nadaje sie z trudem do wskazywania ikonek.

Pozdro

":D Mnie tez rozbawiliscie
tez bylem kiedys ofiara tego urzadzenia i dlatego Rysiu ma dyspenze "

Wiecie co, to nie bylo pisane w zlosci. Ja naprawde wole to urzadzenie od durnego tabletu, co teraz jest w kazdym laptopie. Poniwaz jak pisze, to kciuki mam przed klawiatura, i jak mi tylko klapnie kciuk na tablet to zaraz mi kursor skacze w inne miejsce ekranu, a ja nie widzac kontynuuje wstawienie nowego tekstu do srodka poprzedniego zdania. Koszmar. Nawet nie chcecie wiedziec, jakimi slowami ublizalem temu tabletowi.


No ale o Orliku. W domu dokonczylem wszystkie dane do wszystkich wreg. To znaczy progile i wyciecia na dzwigar. Pasuje pieknie. Fajnie jest, ze naprawde nie ma nic w ACADie tylko wszystko w skryptach. W oknie ACAD'a wystarczy wpisac run script i wregi sie same maluja

Mam jeszcze co robic przy skrzydle (rysunki dodatkowych elementow konstrukcyjnych) ale ze strachem patrze na kadlub. Jak sie to tego zabrac?

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

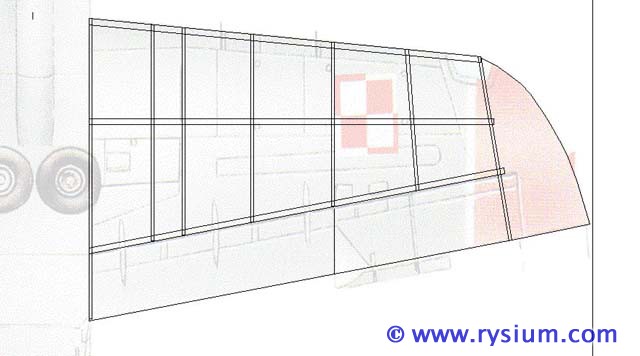

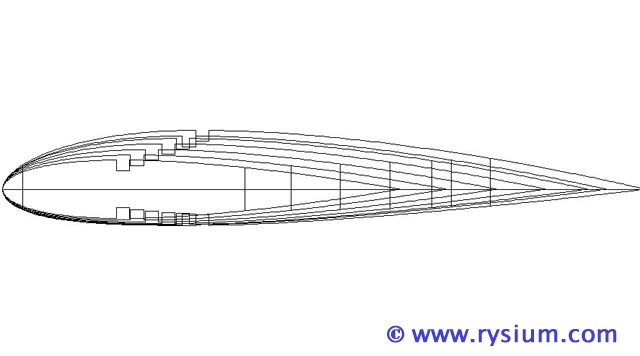

No tak, zeby nie byc goloslownym to tylko pokaze, ze zeberka zrobilem.



Zapisane sa w postaci skryptu, wec moge je umiescic jak chce.



Teraz tylko konstrukcja klap i lotek (trenuje pomysly to na mojej Wildze).

Skrzydlo bedzie mocowane na rure aluminiowa albo z wlokna weglowego(zaznacze otwory na rure pozniej). Serwo od klap miedzy zeberkami 3 i 4, serwo od lotki miedzy zebra 5 i 6.

Mocowanie podwozia miedzy zebra 2 i 3. Kolka podwozia beda wchodzic we wciecia w kadlubie.

EDIT: No dobra, juz poprawilem wregi na zeberka Dzieki Tomku za zwrocenie uwagi. "

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Zeberka Rysiu, zeberka

Postaram się zrobić przez wekend wizualizacje kadłuba w maxie na podstawie tych rzutów co mi podesłałeś Rysiu a potem kształt wręg to już tylko formalność

"Dziekiuje w imieniu organizacji "

Musze tylko zapamietac raz na zawsze: kadlub=wregi, skrzydlo=zeberka (nie odwrotnie, bo samolot bedzie bokiem latal )
