Ostatnio na forum powstają modele naprawde małe (zero, mustang, mosquito)
Zainspirowało mnie to do projektu model FW 190 o rozpiętości 50 cm
wykonanego z depronu 3mm

Wczoraj zaprojektowałem modelik w 3d a dziś wykonałem prototyp
model składa się z 18 częsci jednak nie jest skończony
aktualna waga to 14 gram, docelowa waga całego płatowaca myślę że zmieści się w granicach 20 -25 gram co przy wyposażeniu ważącym około 60 gram dawało by bardzo ładną masę do lotu.

Jak dokończe opracaowywanie planów to postaram zamieścić się je na forum żeby każdy kto ma mikro wyposażenie mógł wykonać taki model.
Ja niestety narazie nie posiadam małego regla więc mojego FW190 narazie nie ulotnie.

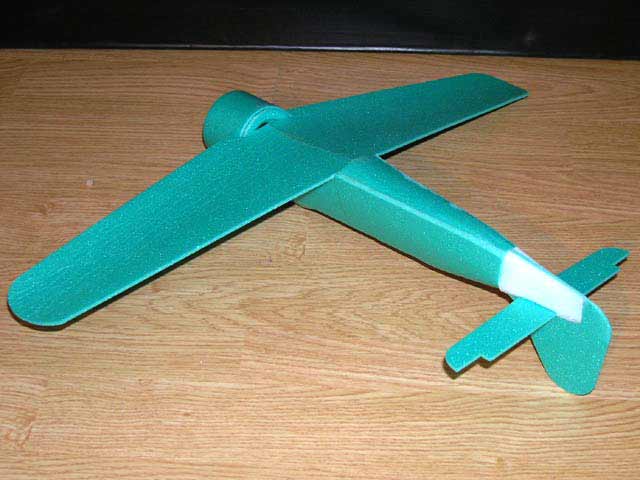

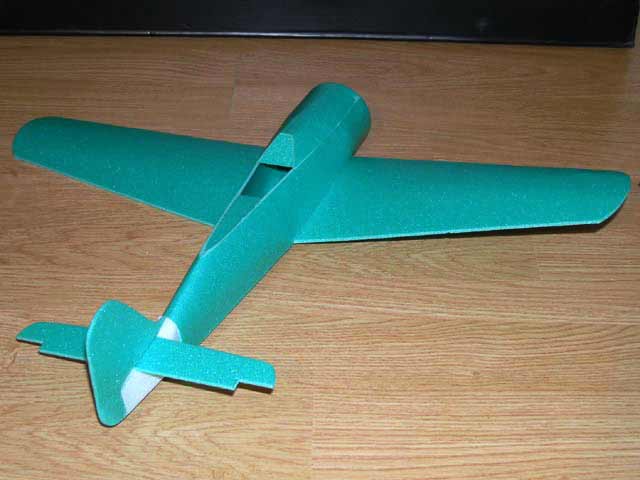

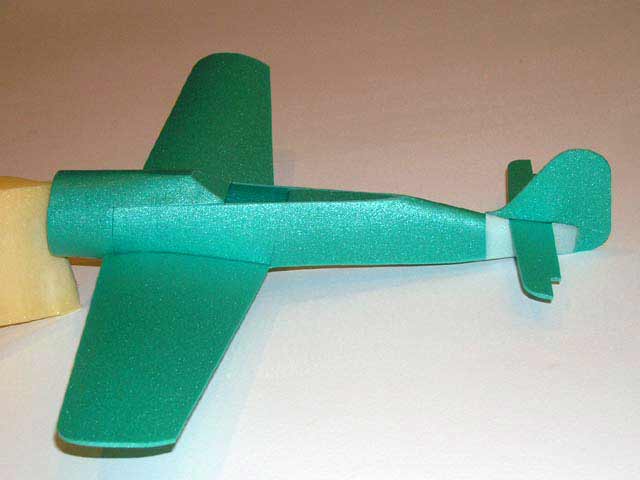

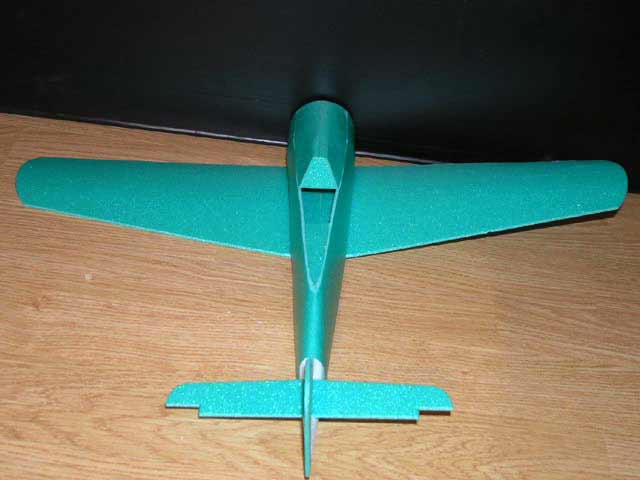

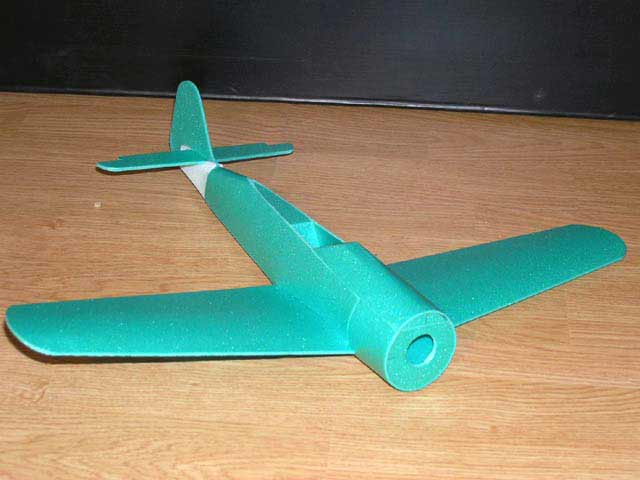

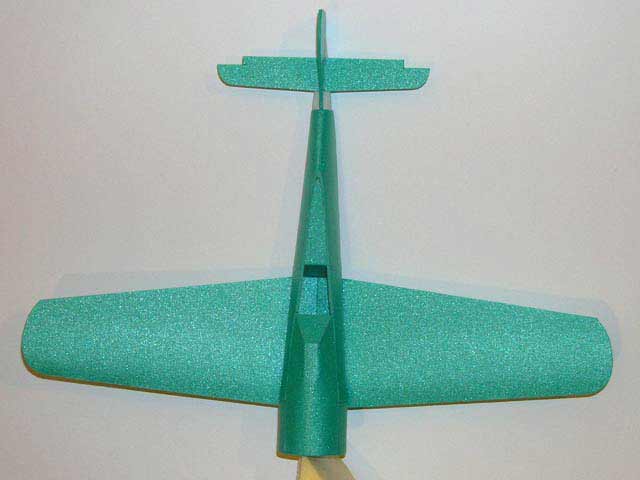

oto model:

_________________
pozdrawiam MC

Hey
Tez bym chcial umiec projektowac 3d
Jakie jeszcze masz modele na planach ?? Mozesz jakies udostepnic ?? Moze byc cos zarowno balsowego jak i depronowego Piekne modele Ci wychodza... Gratuluje !!!

_________________
Pozdrawiam Irek
Graupner X412 35 MHz kanal 73

Witam,
Kolejny piekny model
Istnieje cień szansy na "tutoriala" do rihno? niby umiem sie nim obslugiwac ale niemoge sobie wyobrazic jak ty to robisz,
bylbym wdzieczny jakbyc np. robil printscreena w kolejnych etapach modelowania i jakis maly komentaz do tego.
Oczywiscie zrozumiem kazy powod, taka mala prosba to jest

Pozdrawiam

_________________
Maciek

Model bardzo udany.
Nie jestem pewien, czy umiałbym tak wyprofilować depron, ale warto się nauczyć, bo wagowo model przebija mojego fabrycznego "styropianowego" Zero o kilkadziesiąt cennych gramów (licząc malowanie, to może o 20-30g).
Niby tylko 20-30g, ale to byłaby prawie połowa wagi płatowca przy podobnych wymiarach

A pomysł z zamieszczeniem planów godny jest naśladownictwa.

_________________
Pozdrawiam
Hubert

dziekuje za gratulacje

plany już powstają, mam już rozrysowane wszystkie części (18 części z depronu 3 mm, 2 części z depronu 6 mm oraz dwie częście do wystrugania z styroduru)
brakuje jeszcze planów ogólnych i jakiegokolwiek rysunku złożeniowego
wszystko w swoim czasie

co do tutoriala to narazie nie ma za bardzo szans (pracochłonna czyność) jednak może przy okazji kolejnego projektu coś wyprodukuje

na razie plany jakie mam są do modeli jakie już przedstawiałem na forum
CL 415 i Ta 183 są dostępne jednka nie są one jakoś super dopracowane

_________________
pozdrawiam MC

Robi wrazenie. Nigdy jeszcze nie zdecydowalem sie na model bez wzmocnienia drewnem. Ale tez "prawdziwy" depron jest sporo sztywniejszy od rowkowanego izofloru. Chyba trzeba bedzie sie za nim rozejrzec.
W sumie moje "mikro" wyposazenie (pakiet, regler) okazuje sie za slabe dla modeliku, ktory zrobilem. A w zasadzie modelik okazal sie a duzy i za ciezki do tego wyposazenia. Przydaloby sie wiec cos lzejszego...

_________________
Zbigniew Bigaj

Zbig pisaliśmy razem
zatem
płat wydaje mi się że czymś wzmocnie (rowing węglowy, pręt węglowy lub patyki od szaszłyków)
poza tym planuje na środku (łączenia skrzydeł) dać kawałki tkaniny szklanej żeby depron się nie rozszedł

poza tym jak policzyłem to zwiększająć plany o 33 % uzyskamy model o rozpiętości 66 cm i wykonany z depronu 4 mm (tu juz można dać dwuwarstwowe skrzydła)

co do trudności profilowania depronu to jest ona żadna
kadłub no był przejechany na rurze od odkurzaca w celu ogólnego wygięcia całej powierzchni. potem kiedy wklejałem wręgi wszystko samo się ukształtowało tak jak należy. a co najśmieszniejsze to odrazu jest osiowe i nie pokrzywione.

_________________
pozdrawiam MC

Zawsze możesz tak zrobić.
Jednak przy takich rozmiarach i wadze zwykła taśma klejąca wystarcza aż nadto
Nawet przy większych modelach GWSa połówki skrzydła są łączone na taśmę dwustronną (mam takie modele i latają z powodzeniem od dosyć dawna).

_________________
Pozdrawiam
Hubert

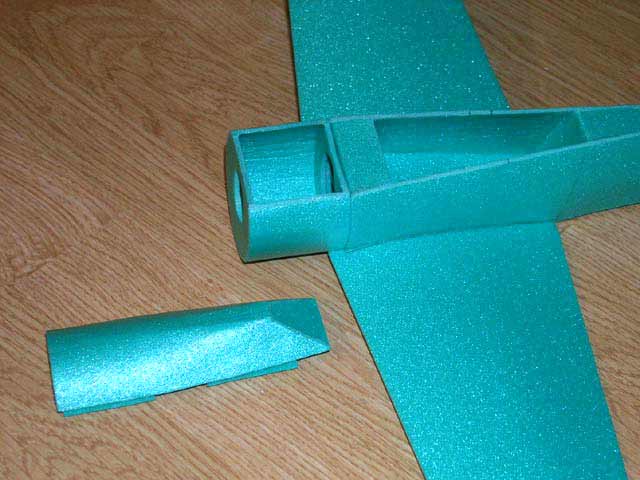

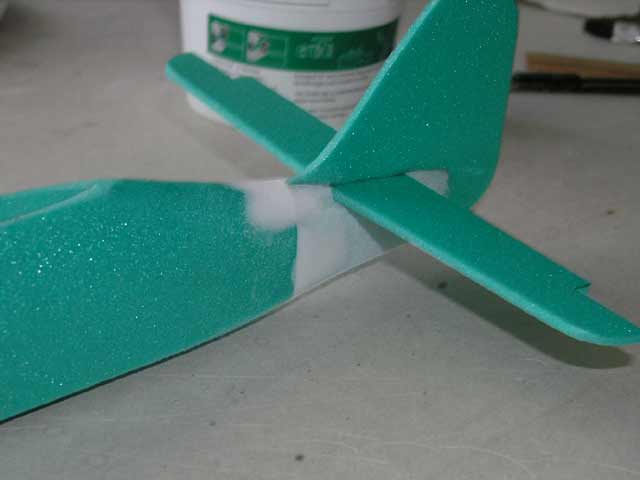

kolejne części zrobione

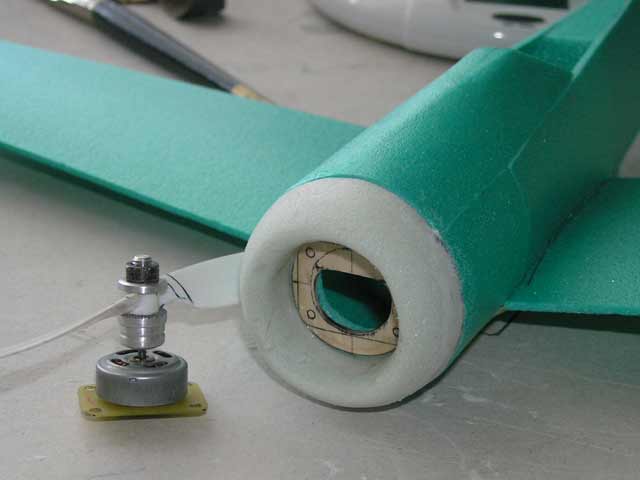

na fotce widać silnik który może by się nadał do napędu

model w tym stanie waży 18 gram

po dodaniu 7 gram plasteliny świetnie szybuje w pokoju i na tyłach domu
normalnie foka podchodząca do lądowania
