Witam!
Podpatrzyłem kiedyś u Marka Jankowskiego takie depronowe cudo i postanowiłem spróbować swoich sił

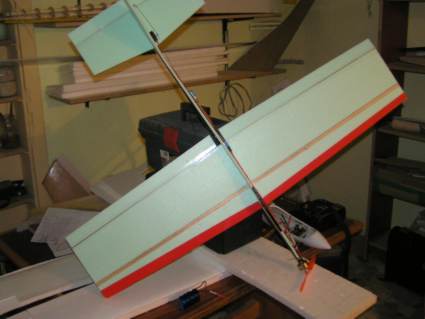

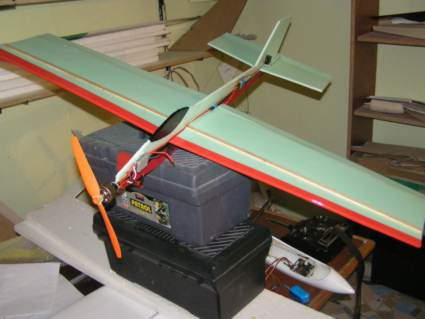

Wyszedł taki oto model



Rozpiętość 106 cm, długość kadłuba 84 cm. Rurka w kadłubie z wędki. Jednostka napedowa - silnik od Zbiga ze śmigłem 9x6 do tego Kany 1050 x 8.
Modeli lata bardzo sympatycznie, powoli i spokojnie a jak trzeba to prawie pod kątem 70 stopni w górę.
Wielkie podziekowania dla Marka za inspiracje i porady

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735

Masz może plany do niego może kiedyś w wolnej chwili pokusiłbym się o popełnienie tekiego cuda.

Pozdrawiam Adam

_________________
Adam

Savage SS

Adam! Planów nie mam poprostu wycinałem depron i tyle. Podałem wyżej wymiary dodam tylko, że cięciwa skrzydła przy kadłubie 26cm na końcówce 20cm.
Reszta to kwestia fantazji. Teraz gdybym robił coś takiego to skrzydło nie byłoby płaską deską ale zastosowałbym jakiś profil.
Po małej kraksie w któej złamałem oś silnika do modelu trafiła wolna 400 z przekładnią planetarną. Miałem w nim nawet zamontowane podwozie - raz z niego wystartował . Aktualnie model lezy gdzieś w kącie...

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735

Adamie, model ten ma skrzydło o profilu płaskiej płytki. Latałeś także modelami o bardziej wyrafinowanych profilach. Co mógłbyś powiedzieć o różnicach w zachowaniu tych dwu odmian? Co Wy moglibyście powiedzieć?
Osobiscie nie przepadam za "deskowcami". Latając odnoszę wrażenie, że zbyt duża część mocy napędu "ucieka" na utrzymanie modelu w powietrzu. Jak zwykłem mawiać - wolę latać na skrzydle, nie na silniku.

_________________
Pozdrówka
PiotrP
Biorę udział w akcji "Chcę pisać poprawnie"

Cóż moge powiedzieć... moge dokonać takiego porównania:
identyczny napęd 400 z przekładnią planetarną 1:3 i śmigłem 9x6, Kany 8x1050. Waga modelu 450g (deprolatadło) i 700g (Zefirek). Zefirek latał 8-12 minut a deprolatadło na płąskiej płytce 4-6 min.
Tak na marginesie zastanawiam się dlaczego tak mi to wszystko cięzko wychodzi

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735

Plaska deska to z punku widzenia aerodynamiki nic innego jak profil symetryczny. Model z takim profilem zachowuje sie dokladnie tak samo jak z klasycznym profilem symetrycznym. Plaska decha o malej grubosci (depron) ma opory porównywalne do profilu symetrycznego o przecietnej grubosci (np. 12%). Model typu 3D z ustawionym sc normalnie (do latania 3D sc czesto wedruje w okolice 50% sredniej cieciwy) lata po prostu normalnie i wcale nie potrzebuje do lotu mocnego napedu. Mój 3DX latal na pojedynczym cd. Z 3 cel Li-poly 640 wisial na smigle na pól gazu. Do normalnego, poziomego lotu wystarczalo 1/4 gazu.

_________________
Pozdrawiam
Marek Jankowski

Model ten to 3DX z strony www z darmowymi planami wystarczy dac w google depron 3dX i wychodzi strona z planami 1;1 !

_________________
Pozdrawiam Krzysiek.

http://pl.youtube.com/krzysiek3d
www.halicki.prv.pl

Mam wątpliwości. W przypadku płaskiej płytki depronu warstwa przyścienna jest według mnie grubsza niż w przypadku profilu symetrycznego np. 12%. Jest to związane z kształtem noska. Inna jest takze charakterystyka przepływu w ubu przypadkach. Jak sądzę w przypadku płaskiej płytki rozrost wiru przedniego i oderwanie strug następują przy mniejszych kątach natarcia i niż w przypadku profilu symetrycznego o większej grubości. Nie zapominajmy też o sile nośnej - "wygięcie linii szkieletowej ku górze wpływa bardzo korzystnie na wielkość współczynnika siły nośnej profilu"(Mechanika lotu modeli latających, str 47). Stąd może brać się podana przez Adama różnica:

Jednak proszę o weryfikację moich przemyśleń.

_________________
Pozdrówka
PiotrP
Biorę udział w akcji "Chcę pisać poprawnie"

To jest z pewnością profil symetryczny (widzisz w tym jakąś asymetrię) tylko o trochę gorszych parametrach. A co szkodzi zaokrąglić krawędź natarcia, żeby zmiejszyć opory i poprawić opływ. W modelach 3D celowo się tego nie robi bo tam chodzi właśnie o duze opory. Model ma latać wolno, ma nadmiar mocy i większość czasu wisi na silniku bo taka jest specyfika tego latania. Jeśli robisz klasycznego akrobata, nawet z depronu, to z pewnością nie będziesz dawał płaskiej deski - nie ten rodzaj latania. Rozpatrywanie warsty przyściennej, rodzaju opływu itp. w przypadku TYCH modeli mija się z celem. Wogóle to nie ma sensu przy powierzniach wykonanych z gołego depronu. Te rzeczy mozna też dokładnie sknocić robiąc np. zły nosek w najbardziej rasowym profilu z powierzchnią wykończoną na lustro.
Czas lotu zależy od wielu czynników. Ja płaską deską na pakiecie 640 mAh latałem regularnie 9-10 min, z czego znaczną część czasu model był w zwisie.

_________________
Pozdrawiam
Marek Jankowski
