Pewnie zauwazyliscie, ze jestem milosnikiem Funtan.
Od dawna szykowalem sie do zbudowania jakiegos nowego modelu do akrobacji 3D. Chcialem cos lepszego od szoka i na pewno z napedem elektrycznym. Racjonalnie wygladal rozmiar 1m (serwa 8g, pakiety 3s 1700, silniki 1,2kg ciagu regulator 25A). Poszukalem jednak i znalazlem model firmy Extreme Flight - Extre 300 o rozpietosci 1,15m. Niby niewiele wieksze, ale podobno lepsze. Obejrzalem kilkanascie filmow i po prostu stwierdzilem ze to bylo to. Serwa typu hs-56/65 bylyby najlepsze, pakiet to 1900-2100 20C 3s i silnik do tego........

A wiec mialem serwa hs-81 i jedno hs-85mg. Wiec uzylem ich (85tka na kierunek). Do tego silnik.........no wlasnie szukalem szukalem i nic. Axi 2820 bylby odpowiedni, ale masa samego silnika to 150g. Pod nosem mialem znowu jednak ta extre i jej silnik. Podobno 1900g ciagu przy 3s i 32-34A. Nie wyglada to najgorzej. W USA kosztuje 80dolarow, wiec podobnie do Axi w Polsce. Ale to sciagniecie. Ostatecznie zalatwilem go w Niemczech w cenie 270zl z przesylka (do Niemiec, znajoma mi go przywiozla).

Jest to rowniez moj pierwszy projekt w Cadzie (wszystko w 2D). Tutaj dziekuje kol. jokerowi ktory staral mi sie pomoc, lecz nie do konca sie dogadalismy. No i przede wszystkim koledze puskalowi (moj guru jesli chodzi o programy typu CAD), ktory pomogl w wyrysowaniu skrzydla.

Ostatecznie wyszlo cos takiego:
Rozpietosc 115cm
Dlugosc 115cm plus kolpak,
Przewidywana masa ok. 950-1000g,
Silnik Torque 2818 900T,
Regulator Dynam 40A,
Serwa 3xhs-81 i 1xhs-85mg/bb na kierunek (potem prawdopodobnie hs-65mg),
Pakiet: Maxpoly 3s 2100
Odbiornik: na razie superslim, potem moze hs-05ms.

Zeby nie bylo watpliwosci: Wszystkie czesci (moze poza drobnymi czesciami) zostaly zakupione (oplacone) przed zgubieniem mojego modelu.

Model jest juz duzo dalej posuniety, lecz niestety w Warszawie, gdzie obecnie mieszkam nie mam dojscia do aparatu.

_________________
Pozdrawiam, Krzysiek

Umieszczam fotki niestety stare:

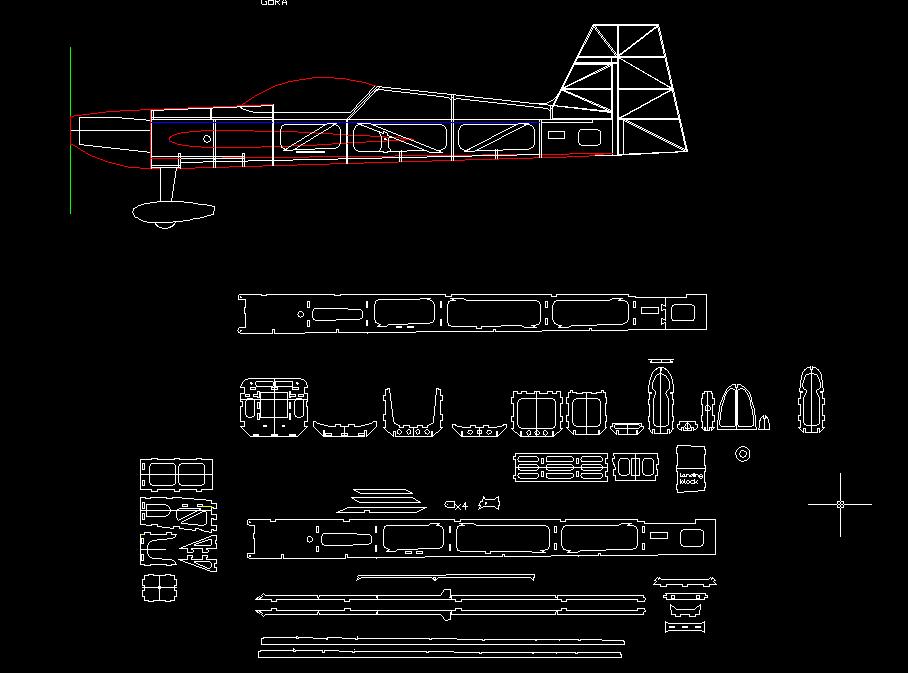

To jest jak to wygladalo na planach w cadzie.

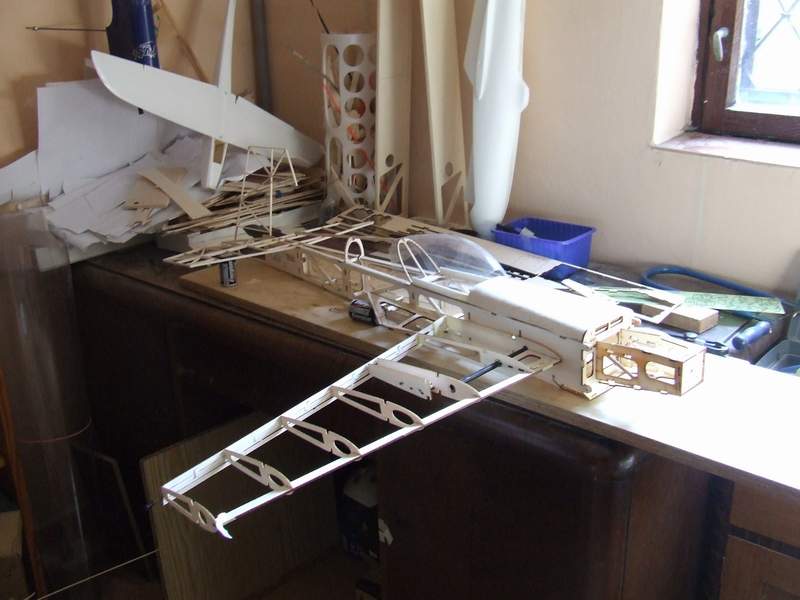

A tak wygladal model po zlozeniu wstepnym. Z tylu widoczny moj pylon oraz kadlubik do foxa.

_________________
Pozdrawiam, Krzysiek

W modelu niewiele sie posunelo w sumie. Doszedl silnik. W zasadzie z wyposazenia mam juz wszystko oprocz akumulatora.

Dzisiaj zrobilem drugie skrzydlo (zajelo okolo 20 minut), ale jest jeszcze bez kesonu i nakladek. Jutro powinienem wklejac rure laczaca skrzydla oraz rozpoczac keson i nakladki.
Fotki modelu bez jednego skrzydla oraz silnika:

_________________
Pozdrawiam, Krzysiek

Zapowiada się pięknie. Czy udostępnisz potem plany? Edge od Gordona był swietny ale niestety rozbiłem go z powodu słabego silnika, wiec moze teraz spróbuje coś innego Tylko max 100cm rozpiętości i jakies 700g do lotu.
Trzymam kciuki.
