Jako że mam troche więcej wolnego czasu nadrabiam zaległości modelarskie.
Na warsztat poszedł kolejny projekt 3d.
Tym razem padło na akrobata 80 cm rozpiętości a dokładniej na Su 31.
Model jak zwykle zaprojektowałem w rhino i wydrukowałem sobie z tego wykrojniki do depronu.
model jeżeli chodzi o założenie przedstawia się następująco:
-rozopiętość 80 cm
-waga od 200 do 250 g (trudno mi teraz dokładnie określić)
-2 serwa hs 50 i jedno hs 55
-regler 12A
-REX 5MPD
-aku 1000 mAh 7,4 V
-silnik BL od motoszybowca (multiplex BL-X22-18 ) lub CD

jak narazie z masą idzie mi dobrze bo to co na fotkach waży dokładnie 57 gram (chce się zmieścić z płatowcem w 80-90 gramch)

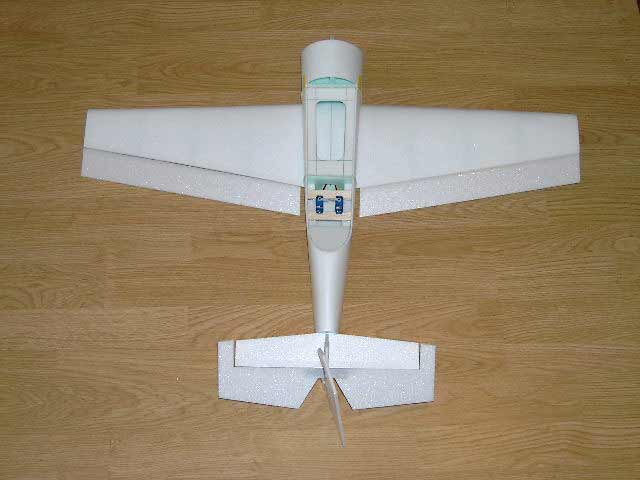

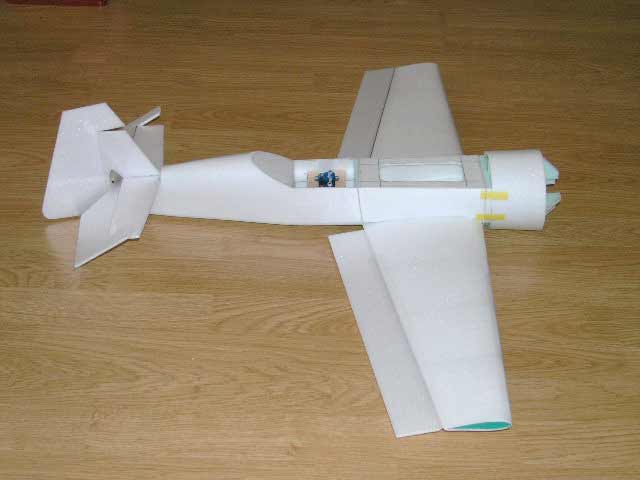

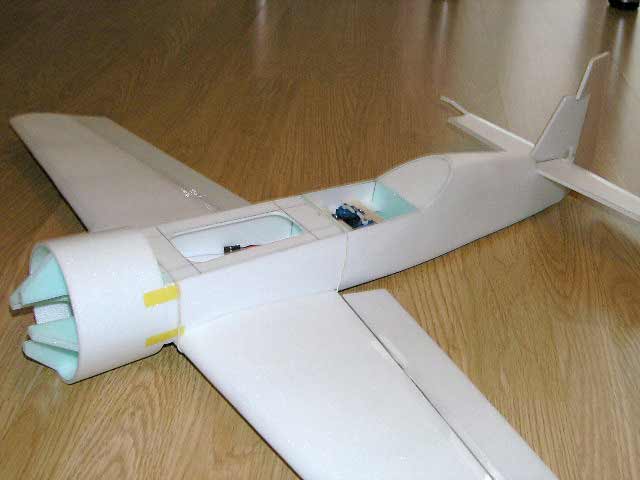

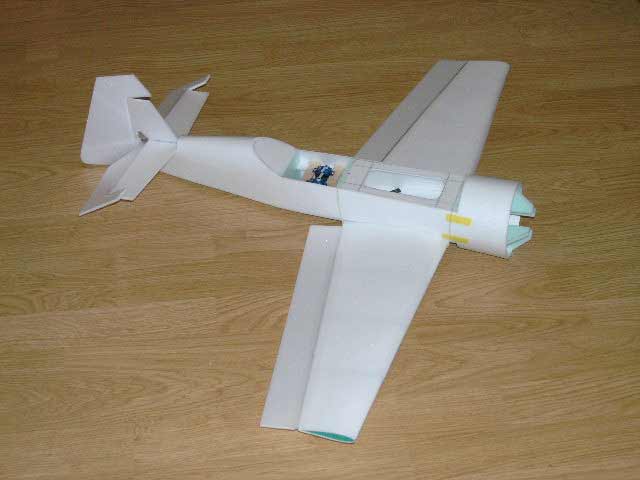

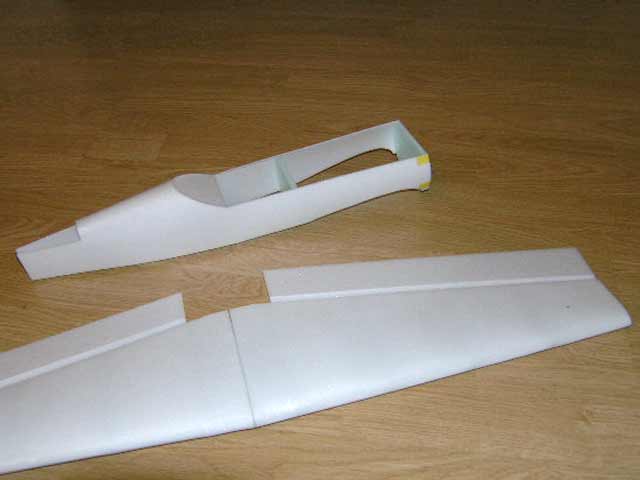

a model przedstawia się tak

_________________
pozdrawiam MC

Witam czy ten bialy depron jest 3mm grubosci ? posiadam zielony 3 i 6mm
A tego to napewno zbuduje a 190 zreszta tez mam do niej maly silniczek i 4gramowy rgler 7A.
Pozdrawiam Slawomir

tak to biała 3
wręgi z zielonkawej 6
żeberka z zielonej 3

_________________
pozdrawiam MC

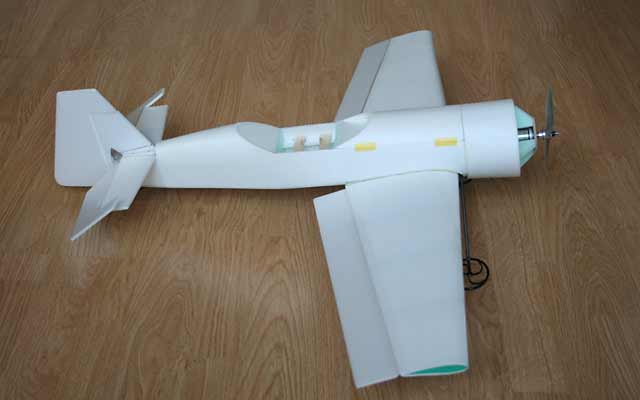

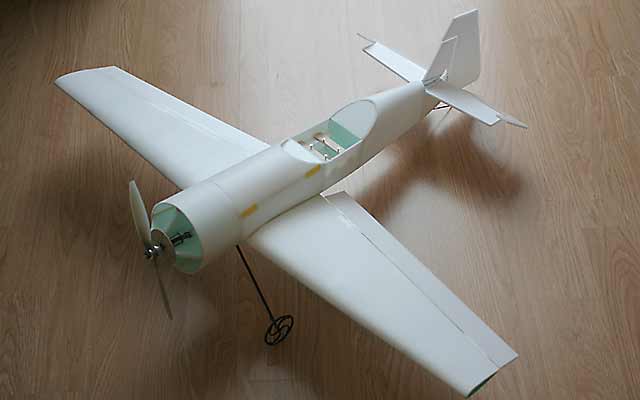

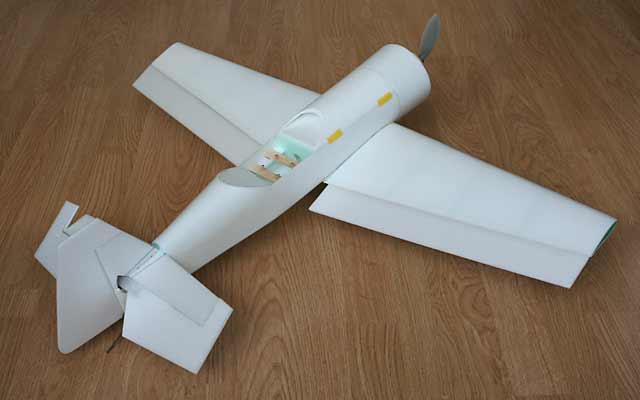

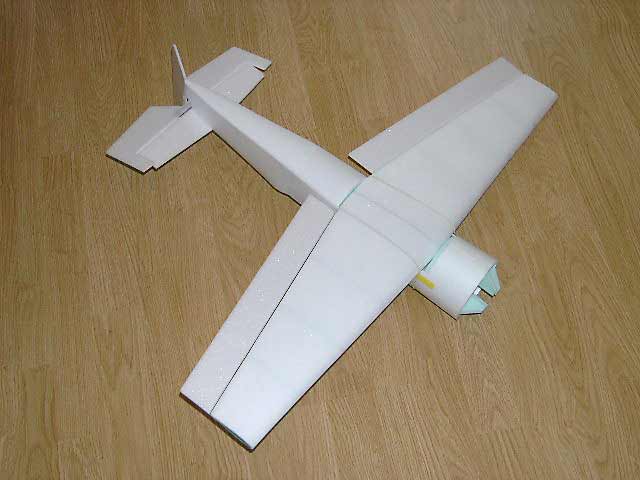

kolejny etap

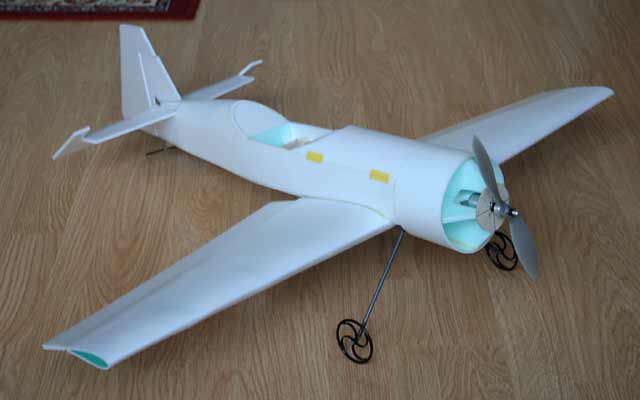

dorobiłem podwozie i płozę ogonową
wręge silnika
skleiłem kadłub ze skrzydłami
dorobiłem zamknięcie kadłuba
brakuje już tylko owiewki kabiny oraz przodu osłony silnika

_________________
pozdrawiam MC

Wspaniała robota. Interesuje mnie szczególnie sposób, w jaki zamocowałeś silnik - jeśli to możliwe, wstaw jakieś "zbliżenie" - no i technika jaką wykonujesz skrzydła.

_________________
Pozdrawiam
Jarek
Hitec OPTIC 6 k. 67
gg 1724426

To ja się przykleje do tematu
W jaki sposób szlifowałeś te żeberka (nie są takie same, tylko kazde jst inne) ?

_________________
-- Pozdrawiam
------------ Jakub

Rzeberka szlifuje sie w ''bloku'', na stronie Dariusza Mulara masz wszytko opisae

A co do modelu.. mozesz zaoszczedzic jeszcze troche... np. serwa zamiast przykrecac na sr. dolistewek z balsy... mozesz przyklejac na dwustronna tasme do scianek kadluba...

_________________
Pozdrawiam Mariusz...
gg: 973972

Biorę udział w akcji "Chcę pisać poprawnie"

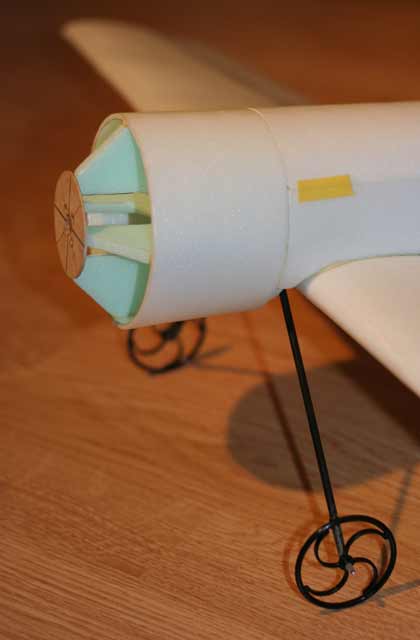

mocowanie silnika zorbiłem podobnie jak się robi w 3d deskach, dwie powierzchnie pod kątem prostym, z przodu wręga sklejkowa będąca mocowaniem silnika

skrzydło (jedna połówka) składa się z jednego kawałka depronu 3 mm wygoiętego a trzymający się na 6 żeberkach wyciętych z wykrojników (żadnego szlifowania),

fotki powiedzą więcej

_________________
pozdrawiam MC

Wyglada jakby depron byl posluszny Twoim rozkazom!!!
Przwie jakby byl robiony z formy na goraco.
Czekam na koncowy montaz i malowanie.
