hmm... pomysl ciekawy... z tym, ze duzo kombinacji i moze sie okazac, ze wal nadal bedzie za dlugi... ja bym dal normalna nakretke na kontre i zrobil gwint calowy w kolpaku...

odziedziczylem po dziadku troche wyposazenia warsztatowego i bylo tam sporo gwintownikow calowych... byc moze taki mam... jaki to dokladnie wymiar?

pozdrawiam

_________________
Błażej Zagozda - GTR Team

GG-1664122

Roman-.mój błąd,przepraszam,faktem jest że bedą się dokręcać,późno było i nawet nie miałem ochoty się zastanawiać jak to będzie .Ale mam jedno spostrzeżenie-kołpak najprawdopodobniej odkręci się przy próbie odpalenia silnika rozrusznikiem,tak na logikę chyba że bedzie palony wyłącznie z palca,jakby nie było loctite na pewno się przyda,mam jeszcze pytanie->czy mógłbym rysunek kołpaka zapisać na dysku i lekko go spreparować w paincie .Mam pewien pomysł lecz nie wiem czy mogę,w końcu prawa autorskie....

_________________
Konrad

Jak nie masz nic mądrego i potwierdzonego do napisania to po prostu nie pisz !






Teraz nie jest późno a znowu się nie zastanowiłeś i gdybasz ...

Konrad .... Roman zrobił super fotorelacje swojego modelu czy za wszelką cenę jego temat musi być zawalony postami które nic nie wnoszą ??

Przepraszam jeśli ktoś poczuł się urażony .

_________________
Tomek
pozdrawiam
http://www.uzyjwyobrazni.pl

Może jednak najprostszym sposobem będzię to oczym wczęsniej pisał Armand i teraz proponował Błazej ,czyli żeby wykorzystać oś silnika do mocowania kołpaka.Może moje rozważania przypominały wyważanie otwartych drzwi,ale nie miałem pomysłu i dalej nie mam .jak ten kołpak będzie można dokręcać i odkręcać bo wtakiej postaci pozostaje tylko ręka ,chyba żeby zrobić dwa otwory i wykorzystać klucz od mocowania tarczy w gumówce.Może są inne pomysły.Wykonałem drugi szkic ,acha Armand w osi silnika jest tylko nawiercony nakiełek.

Błażej gwint jest ,jak już wcześniej pisałem 5/16 cala /taka mniejsza M8/



Tak wygląda oś z nakrętkami ,czekająca na kołpak



Jest jeszcze jedno pytanie .Jaka ma być średnica kołpaka ,nie mam docelowo wybranego śmigła ,wymiar na szkicu jest do śmigła Master Airscrew K-series 15x6. Jakie powinno być do tego silnika i tego modelu prosiłbym o jakieś podpowiedzi i czy ewentualnie wytoczyć kołpak pod większe śmigło,dużo tych znaków zapytania

_________________
Pozdrawiam
Roman

Jeśli mowa o śmigle należałoby wybrać jakiś kompromis-z jednej strony poprawną pracę silnika i dobre osiągi,a z drugiej w miarę możliwości umakietowienie modelu.Smigło Master Airscriew serii K stworzone jest specjalnie dla silnika czterosuwowego,wymiar 15x6 idealnie również odpowiada temu motorkowi.

_________________
Konrad

Witaj Roman,w nastiku w opisie silnika jest podane smigło ale trochę "szybsze"15x8 jezeli ufać tym danym to na nim silnik kręci 7600 obrotów,właśnie na Master Airscrew.Szybko przeliczyłem w programie i wychodzi ze ciag bedzie około 3,64 kg.Mam nadzieje ze te dane trochę ci pomoga.

_________________
piotr
Jeszcze się tak nie zdarzyło,żeby coś zostało w powietrzu i nie spadło........

Pozwol ze zacytuje moja wypowiedz z watku o Wildze wg skopanych planow:

Ruszylem wiec do pracy z tokarka. W lapy wpadl mi najgrubszy pret mosiezny jaki mialem (42mm srednicy) wiec wsadzilem go w szczeki (znaczy tokarki ) i zaczalem "strugac". Po pewnym czasie wyszedl mi calkem zgrabny kolpaczek przypaminajacy bardziej kolpaczek od Wilgi (taki brzydki). Jak go jeszcze machnalem czerwonym szprajem, to nawet wyglada calkiem, calkiem. No i co najwazniejsze wazy prawie 300 gramow, co rownowazy sie okolo 150 gramow na ogonie. To mniej wiecej tyle ile mi brakowalo do prawidlowego wywazenia. Jestem pelen optymizmu.

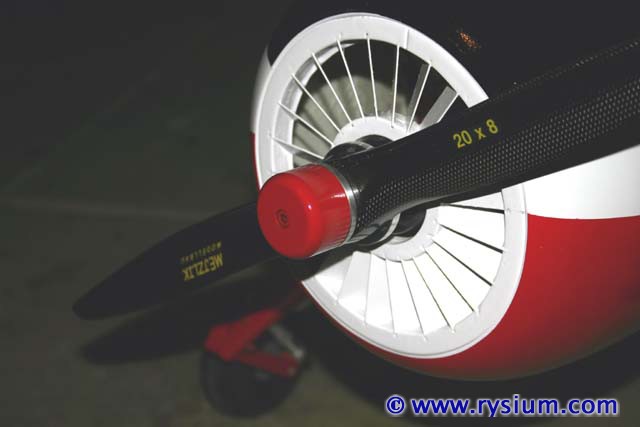

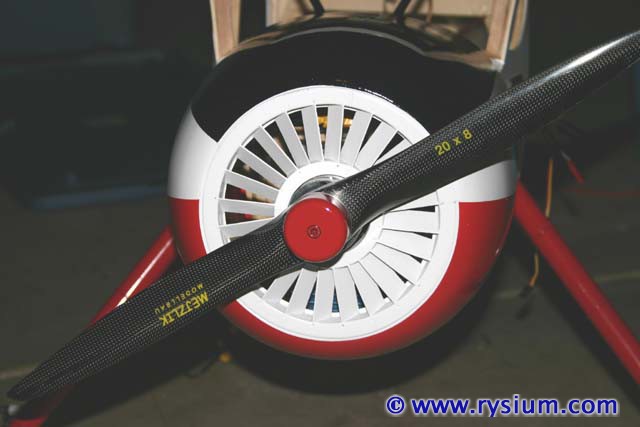

Acha, jeszcze zdjecia kolpaczka:




Widoczna skrubka imbusowa M5 sluzy tylko do przykrecajenia kolpaczka. Pod spodem jest sruba M10 do przykrecenia smigla do silnika.



Jak to co jest na zdjeciach podoba ci sie to tak wyglada kolpak o srednicy ok 40mm na smigle 20 cali. Kolpak jest mocowany tak jak w twojej drugiej wersji. Z tym, ze moja sruba do przykrecenia smigla miala leb przewiercony i nagwintowany - w ten otwor wchodzi sruba mocujaca kolpak.

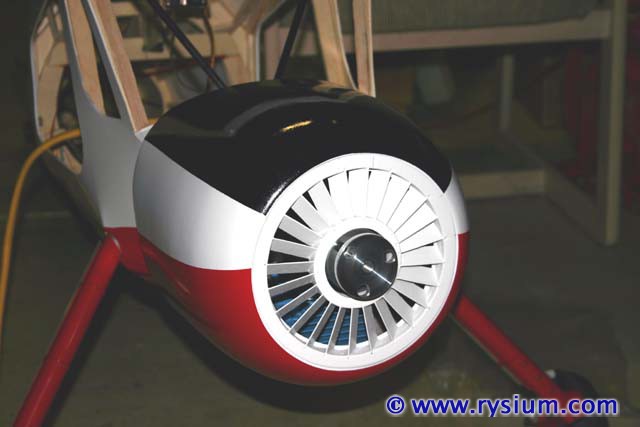

Tak wyglada "hub" od silnika (jest dziura na srube an nie sruba na nakretke, jak u ciebie:


Jak ci sie podoba rozwiazanie to mozesz wykorzystac nakretke na smiglo uzywana w True Turn Spinners. Generalnie zasada jest taka sama.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Chyba zrobię drugą,prostrzą wersję kołpaka .Przypomniało mi się że kolega ma małą tokarkę i alba ja albo on wytoczymy kołpak .Nie powinno ztym być problemu.Kłopot może być z gwintownikiem 5/16x24/taki gwint podaje specyfikacja/ale jeszcze tak naprawdę nia szukałem.
Zastanawiam się również nad materiałem aluminium czy mosiądz ,ale chyba mosiądz będzie większy zapas przy balansowaniu.Jutro lub pojutrze przymierzę się do toczenia.
Dzisiaj zrobiłem pólkę pod pakiety i moduł żażenia świecy.Wpadłem na pomyśł wykorzystania łoża do mocowania półki.Materiał to sklejka lipowa.
Lepiej pokażą to zdjęcia.





udziwniona konstrukcja ,ale wszystko ma swoje miejsce.
Przymiarka "na sucho"





Pólka montowana do łoża wkretami 2x10 i w każdej chwili może być zdemontowana,po zamontowaniu jest bardzo sztywna i bez problemu powinna wytrzymać to do czego będzie przewidziana.
tak to wygląda







Przymiarka pakietu żażenia i modułu ,z drugiej strony będzie pakiet odbiornika,oczywiście wszystkobędzie na cienkiej gąbce i przymocowane opaskami do pólki.



Mam nadzieję, że teraz powinien się dobrze balansować .powinien być spory zapas stateczności.Niestety waga wzrośnie ale o "pożyteczną " wagę .Nie wiem ile będie ważyła owiewka ,ale chyba nie aż tak dużo .Będą się starał zrobić ją jak najcieńszą ,oczywiscie w granicach zdrowego rozsądku.Ile warstw laminatu powiniem dać aby nie była za cienka .

_________________
Pozdrawiam
Roman

A o jakiej gramaturze masz tkaninę szklaną??

Oj, "wytrzepie" Ci zasialania.
Naprawdę zrób maską, ją zawsze możesz "dokuć".
Zasilania jednak bym lokował cięższe tuż za ścianą ogniową.
Jak będziesz miał wszystkie elementy to dopiero pokombinowac będzie trzeba aby ustawić dobrze SC. Naprawde jest ciut zawcześnie na takie dośc eksperymentalne mocowanie zasilań. Jak się przesuną, to zmieli je śmigło razem z maską.
Pamietaj, że jednak przeciażenia w locie modelem są duże.

_________________
Pozdrawiam
Armand
