Wielkie dzieki za wasze podpowiedzi. Widze, ze mam duzo do czytania . Oczywiscie nie jestem w stanie wyprodukowac idealnie nawet najlepiej zaprojektowanego profilu wiec nie ma co przesadzac z duza dokladnoscia projektu. Chodzi mi przede wszystkim o proporcje TLAR ("na oko"). Dlatego jakiekolwiek "prawdziwe' rysunki czy zdjecia profilu nalozonego na skrzydlo dadza mi pojecie o tych danych. Znalazlem filmik samolotu STOL 701, ktory ma wlasnie slat i na jednym z ujec jest fajny widok profilu. Moze wlasnie z niego sciagne proporcje.

Skoro szczelina wylotowa 3mm jest dobra dla skrzydla o cieciwie 230mm, to dla mojego skrzydla (380mm cieciwa) szczelina powinna miec 5mm. Zobacze jeszcze jak to sie ma do przekrojow w publikacjach czy widocznych na zdjeciach.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Slatow jeszcze nie ma, ale swiatla juz sa. Bylem bardzo przewidujacy (uwaga: chwalimy sie ), ze zbudowalem ten model tak, zeby dalo sie go latwo rozkrecic, lacznie z zawiasami od sterow. Dzieki temu moglem wykrecic ster kierunku, zeby zamontowac na nim swiatla i przeciagnac kable. Tak samo latwo otwieralne koncowki skrzydel ulatwily dostep do wnetrza w celu zamontowania swiatel pozycyjnych. Po calej operacji samolot ma wiecej elektroniki do elementow "ozdobnych' niz potrzebnej do latania

Sterowanie swiatlami jest takie, jak zakladalem to znaczy:

1. Po wlaczeniu glownego wlacznika zasilania automatycznie zapalaja sie swiatla pozycyjne. Akurat swiatla pozycyjne w tym modelu sa bardziej oslepiajace niz swiatla w prawdziwej C-152.

2. Po wlaczeniu zaplonu (zdalnie przelacznikiem na kanale wlacza sie bzyczek (ostrzegawczy sygnal akustyczny informujacy, ze zaplon jest wlaczony) oraz mrugajacy beacon na ogonie.

3. Po zamknieciu haka holowniczego (kanal 5) wlaaczaja sie swiatla do ladowania (reflektor na lewym skrzydle) oraz wszystkie trzy stroboskopy (light-camera-action)

Naprawde fajnie wyglada. Samolot oswietlony jak choinka

Zdjecia i szczegoly konstrokcyjne lamp wkrotce.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Czy slaty to po polsku skrzela? Jeżeli tak to takie cos ma RWD 9 i możesz podejrzeć w planach W. Shiera. Szczegóły w http://www.alexrc.pl/viewtopic.php?t=8815

_________________
Pozdrawiam, Zbyszek

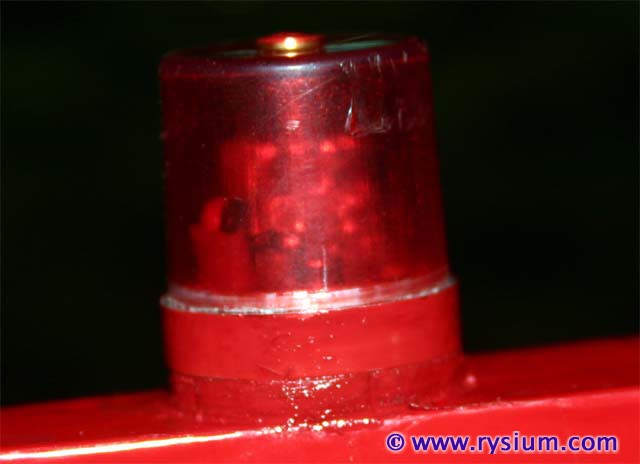

A wiec zaczne od tego co juz pisalem, czyli beacon. Po zamontowaniu na sterze kierunku wyglada tak:



Do balsowego zeberka steru kierunku przykleilem okragla podstawke z bardzo twardej sklejki i do niej przykrecilem beacon trzema wkretami do drewna. W podstawce wywiercilem otwor, przez ktore kabel wchodzi do wnetrza steru i ponowo przechodzac wewnatrz przez cala wysokosc steru wyprowadzony jest na samym dole. Stamtad wprowadzony jest do wnetrza kadluba przez otwor na ktorym lezy statecznik poziomy. W ten sposob kabla prawie nie widac, a wszystko dziala.

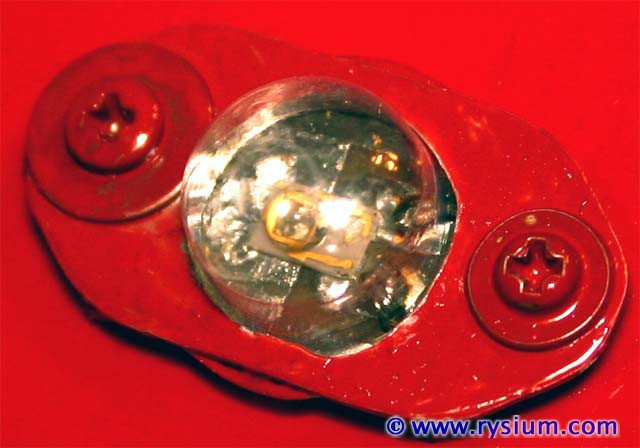

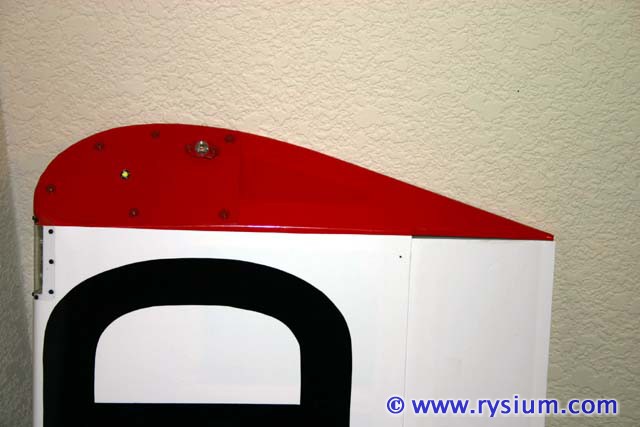

Nastepnie zabralem sie za konstrukcje swiatel pozycyjnych na skrzydlach. Po dlugim wymyslaniu stworzylem konstrukcje bardzo prosta, demontowalna i spelniajaca wszystkie wymagania. Chodzilo o to, zeby swiatla byly jak najmniejsze, ale jednoczesnie mialy zdolnosc odprowadzania duzej ilosci ciepla wydzielanych przez Rebelki. Konstrukcja na skrzydle wyglada tak:



Widac trzy warstwy. Na samym dole jest plytka drukowana z przylutowanym LED'em. Cala powierzchnia plytki poza kontaktami, gdzie przylutowane sa kable zasilajace, jest radiatorem LED'a. Od gory przykrecona jest aluminiowa plytka (pomalowana na czerwono) dociskajaca klosz oraz pelniaca funkcej radiatora odprowadzajacego cieplo z plytki drukowanej. Klosz to "babelkowe" opakowanie od tabletek (tabletki czosnkowe). Calosc przykrecona dwoma wkretami do drewnianej czesci skrzydla. Kabel zasilajacy jest wpuszczony do wnetrza skrzydla przez otwor pod lampa.

Najwiecej zagwostki mialem z lampa na ogonie. Znow chodzilo o to, zeby lampa byla lekka, mala, miescila dobrze LED'a. miala klosz no i dobrze odprowadzala cieplo. W koncu wymyslilem taka konstrukcje:

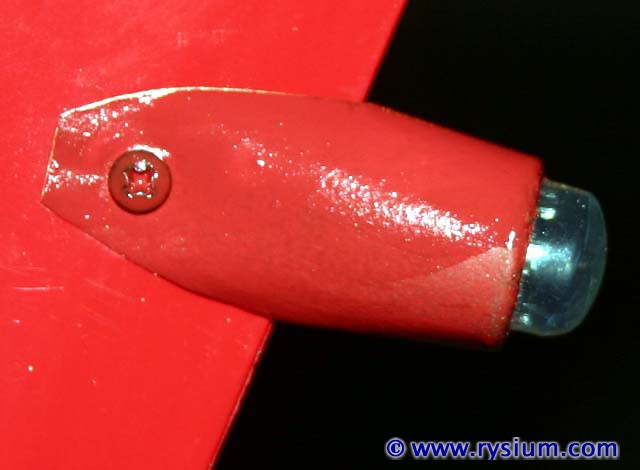

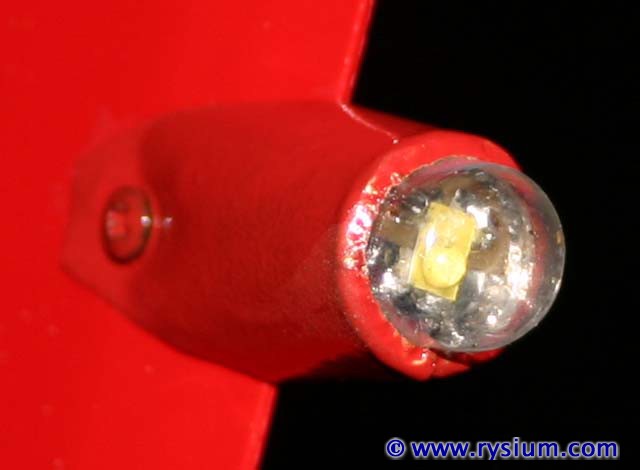

Jest to rurka zlutowana z cieniutkiej blaszki mosieznej o sredmnicy 12 mm i pomalowana na czerwono. Na koncu rurka zostala sklepana tak, ze zlapala za "klosz" wykonany z wspomnianego opakowania po lekarstwach. Klosz jest wiec wsadzony w rurke od srodka. Obsadka "zarowki" to okragla plytka drukowana przylutowana do drugiej krotkiej (okolo 5mm dlugosci) rurki zwinietej z blachy mosieznej. Ta rurka przylutowana do plytki-radiatora LED'a ma srednice tak dobrana, ze wchodzi "na styk" do wnetrza lampy dzieki czemu odprowadza cieplo do obudowy lampy. Jednoczesnie plytka drukowana na obwodzie dociska klosz lampy. Calosc jest przykrecona do steru kierunku przy pomocy jednej przelotowej sruby M2 z nakretka:

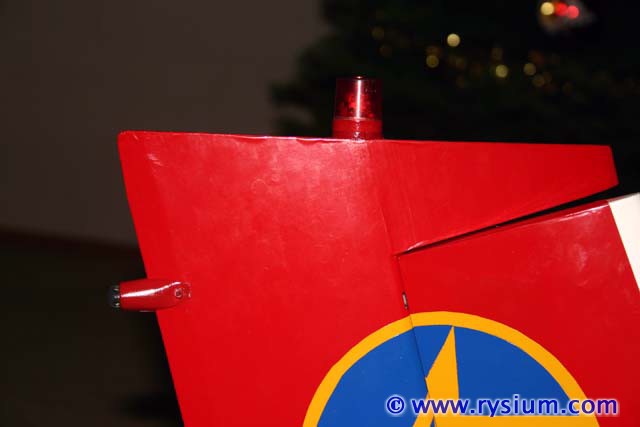

Kabel zasilajacy wpuszczony do wnetrza steru wychodzi w dolnej czesci obok kabla od beakona. Razem wiec te lampy na ogonie prezentuja sie tak:

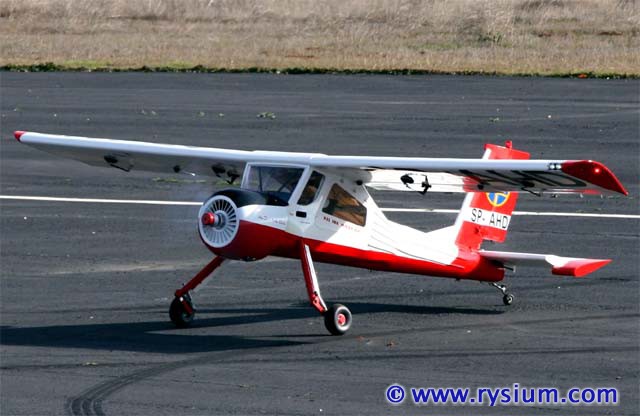

Z bliska tampy wygladaja paskudnie, ale juz z odleglosci metra wszystko jest ladne co widac na tym zdjeciu koncowki skrzydla



Jak dobrze policzyc, to w tym samolocie znajduje sie kilkdziesiat metrow przewodow, i oprocz podstawowej elektroniki do RC jest tam tez przynajmniej 10 roznych kontrolerow. Samolot mi sie niezle pokomplikowal

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

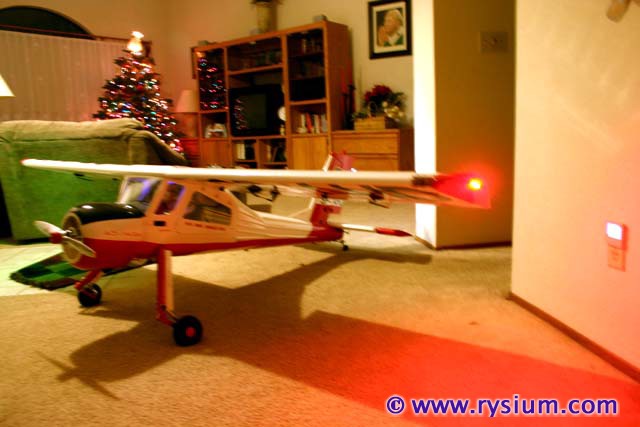

Jeszcze na koniec zdjecia z wlacznymi lampami. Zdjecia zostaly wykonane w jasno oswietlonym pokoju (co widac po cieniach) bez lampy blyskowej. Zdjecia wyszly tak ciemno bo je aparat niedoswietlil oslepiony LED'ami. Wiec czerwone swieci tak:

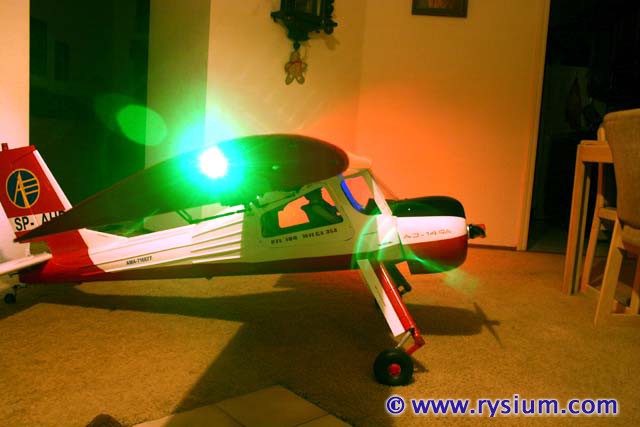

Z drugiego skrzydla swieci zielone:

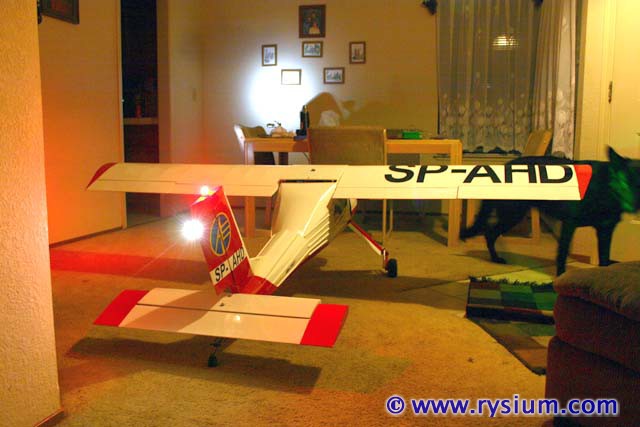

A na ogonie biale i beacon. Beacon tez wyszedl bialy, bo aparat po prostu nie wytrzymal:



Jedna uwaga, to ze po kazdym uruchomieniu swiatel w domu zostaje dosc solidnie oslepiony. Patrzenie na te LED'y to jak zagladanie do lasera. Dlatego nie mam watpliwosci, ze nawet w sloneczny dzien oswietlenie bedzie widoczne.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Rysiu ten model to po prostu teraz "żyje"! Gratuluję Ci go, jest śliczny.

_________________
Pozdrawiam wszystkich - Tomasz

Dziś kiedy Moja Pani robiła zakupy ubraniowe zaszedłem do empiku, patrzę w gazetę i co widzę? Kolejna część opisu Rysia "how to solve Wilga's problems". Świetne, gratuluję!

_________________
Łukasz
http://scalemodelstobuy.com/

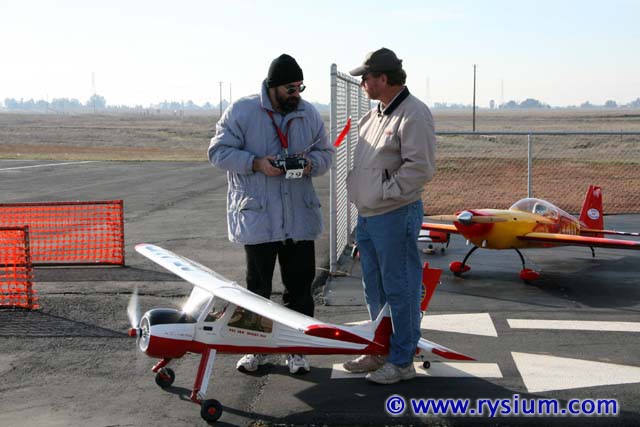

Dziekuje za mile slowa. Ten model nie tylko zyje, ale i lata. Dzis na tradycyjnym juz New Year Fly zabralem ze soba tylko Wilge (i tak wiecej nic sie juz nie miesci do samochodu). Po odskrobaniu szyb samochodu z lodu zapakowalem wszystko i juz na lotnisku bylem o 8 rano. Bylo bardzo zimno (jak na lokalne warunki) co widac na ponizszym zdjeciu



Na szczescie mozna bylo sie ogrzac przy ustawionym piecyku gazowym.

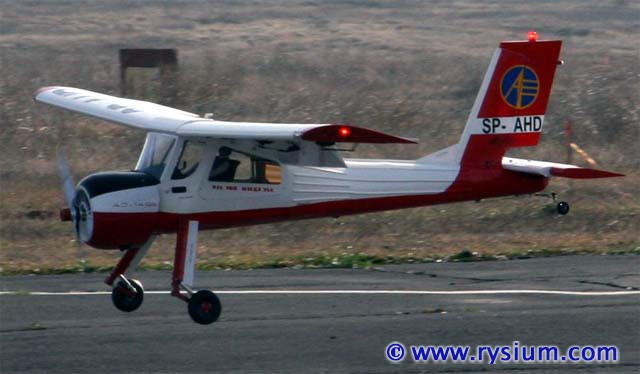

Tego dnia odbylem kilka lotow i za kazdym razem samolot wzbudzal podziw - prezentuje sie ladnie. Ale nie to wzbudzalo zachwyt, ale ze tak wielki model dokonywal bardzo powolnych przelotow. Pur-pur-pur... mniej niz 1/4 gazu z klapami wypuszczonymi do polowy zachowywal sie jak pomniejszona oryginalna Wilga (przedkosc przelotowa tez w skali).

Swiatla widoczne byly doskonale mimo pelnego slonca nawet w samo poludnie.



No i te ladowania, zupelnie jakby to byl prawdziwy samolot. Naprawde fajny model.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Ile czasu trzeba zeby depron sflaczal? Juz minely prawie dwa lata a samolot "trzyma fason". Jak na razie rowniez wgniecen tez nie ma - przynajmniej widocznych.

Dzis odkurzylem Wilge i przygotowalem do jutrzejszego lotu - mamy robic "sesje zdjeciowa". Sprawdzilem polaczenia i na probe odpalilem silnik - wszystko chodzi idealnie. Jedno co mnie zastanowilo, to baterie na zaplonie nie byly dlugo ladowane, wiec zmierzylem napiecie: 5.17V. I tutaj zagwostka: Ile mam ogniw na zaplonie 4 czy 5, no bo jak 4 to napiecie OK, ale jak 5 to trzeba cos zrobic. I tutaj przydal sie AlexRc - zajrzalem w "dokumentacje" i juz wiem: 4 ogniwa 2700mAh. Czyli mozna latac. Pozostale baterie (LiPo) maja pelne napiecie, ale o te bylem spokojny.

W kazdym razie jak jutrzejsza sesja sie uda, to beda filmy: wieczorny lot ze swiatlami w promieniach zachodzacego slonca. Na razie ide spac.
