Przemku, jak wspomniałem, będą dźwigary i solidny łącznik, który będzie sięgał znacznie dalej niż kadłub. A będzie wykonany z 2 warstw sklejki lotniczej 4 mm, przełożonych węglem i obłożonych również węglem. Mogę się założyć, że na podpartycych w połowie płatów skrzydłach bedziesz mógł stanąć i nic się nie stanie . Nie jest to mój pierwszy model i w żadnym płat jeszcze się nie złamał. Tu też wytrzyma. Nie wiem jak Twój kolega to zrobił, ale skoro pękło w locie to nie mogło być wykonane zgodnie ze sztuką modelarską .

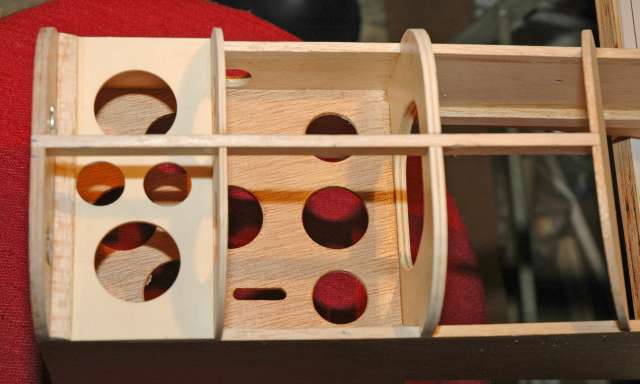

A teraz kilka kolejnych fotek. Na pierwszej z nich pokazane są pozostałe wzmocnienia części dziobowej przed jej pokryciem.

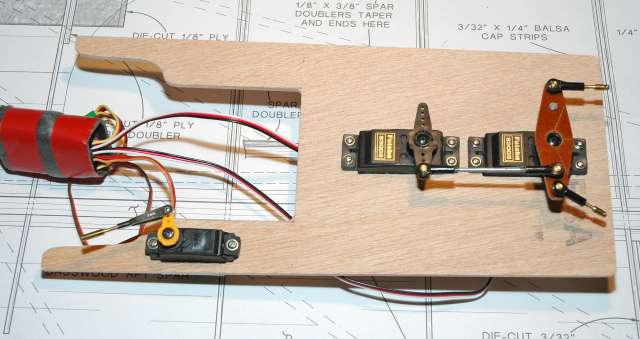

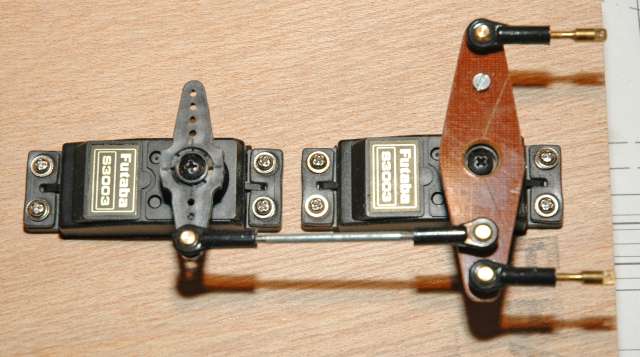

Poniżej setup serw do napedu pull-pull steru kierunku. Wykorzystałem dwa serwa standardowe Futaby. Serwa nie są łożyskowane, przydałby się jeszcze dźwignia pośrednia pomiędzy linkami a pierwszym serwem aby nie obciążać łożyska ślizgowego w serwie ale nie było już miejsca. Dźwignia na prawym serwie wykonana jest z płytki tekstolitowej i przykręcona do oryginalnej dźwigienki. Przy okazji musiałem skasować luzy na łożysku ślizgowym (czyli plastikowej tulejce). Można to zrobić w każdym, niełożyskowanym serwie (zazwyczaj mają spore luzy) zdejmując górną pokrywę, czyszcząc w niej tulejkę, w której obraca się oś głównego trybu i zakrapiając niewielką ilość średniego CA. Oś trybu wcześniej należy posmarować nadmiarem smaru z serwa lub małą kroplą oliwy. Tak przygotowane elementy składamy ze sobą, skręcamy i zostawiamy na kilka minut. Pozostaje sprawdzić tylko czy nie zbabraliśmy roboty i nie skleiliśmy tego wszystkiego ze sobą . Mnie się jeszcze to nie zdarzyło, a naprawiłem tak już parę serw. Mamy w ten sposób wykonaną dodatkową tuleję z ca, idealnie pasująca do ośki. Serwo nie ma ani odrobiny luzu.





Przy okazji, dzięki za miłe słowa dotyczące mojej roboty - staram się jak umiem.

Ciag dalszy nastąpi...

_________________
Pozdrawiam
Marek Jankowski

Laczenie serw zazwyczaj wymaga dobrego dobrania serw (albo lepiej zaprogramowania serw cyfrowych). Chodzi o to, ze kazde serwo jest ciut inne jesli chodzi o zero, ztrefe martwa, predkosc i wychylenie. Jesli serwa nie zachowuja sie identycznie (wszystkie parametry), to beda sie z soba bily powodujac nadmierne zuzycie pradu i trybow. No i zazwyczaj jedno bedzie przeciazone, wiec szybko padnie.

Do polaczenia serw roznych stosuje sie mechanizmy z "plywajaca osia" wtedy serwa zawsze obciazone sa jednakowo.

Moje trzy grosze.

_________________
Rysiu M.
Stowarzyszenie Brzezinki

Biore udzial w akcji "Chce pisac poprawnie"

Generalnie masz racje. To co piszesz jest konieczne jesli serwa napedzane sa z jednego kanalu a w dodatku sa to rózne serwa. Ja zasilam je z osobnych kanalów stosujac mikser. Dzieki temu, w razie potrzeby moge ustawic dowolnie charakterystyke pracy kazdego serwa z osobna. W tym przypadku wystarczylo uzyc funkcji subtrim, aby ustawic dokladnie taka sama pozycje spoczynkowa serw. Jesli popychacze sa zamontowane precyzyjnie w takich samych odleglosciach od osi obrotu ramienia, a ramiona sa idealnie prostopadle do osi serwa to nie ma zadnego problemu z nierównym obciazeniem czy praca serw. Uklad jest sprawdzony i w kazdej pozycji wyychylenia oba serwa ciagna równo. Powinno sie dac jeszcze drugi popychacz pomiedzy serwami aby uklad byl obciazany symetrycznie, byc moze to jeszcze zrobie, choc w takim modelu nie jest to konieczne bo naped steru kierunku jest wykonany ze sporym zapasem.

_________________
Pozdrawiam
Marek Jankowski

Witam
Marku czy mógł byś opisać dokładniej swój łącznik.
Ile warstw i jakiej tkaniny węglowej?
Jak głęboko w skrzydło wchodzi ten łącznik?
Pozdrawiam serdecznie.

_________________
Marek von Zbieg 2,4GHz
Rafał 35MHz kg 69 kr 80
Biorę udział w akcji "Chcę pisać poprawnie"

Witaj Marku,

Lacznik bedzie wklejony na ok. 22 cm w kazda polówke (czyli bedzie mial dlugosc 22 cm). Umieszcony bedzie oczywiscie pomiedzy listwami dzwigara. Sklejajac dwie warstwy sklejki dam pomiedzy nie 1 warstwe tkaniny weglowej 80 g. Dwoma warstwami bedzie owinieta calosc na zewnatrz.

_________________
Pozdrawiam
Marek Jankowski

Witam
Hmm dziekuję za odpowiedź ale hyba się wkradł błąd.
Jeżeli łącznik wchodzi w każdą połówke skrzydła 22cm to wydaje mi się że jego długość będzie równa 44cm?
Pomysł na ten łącznik mi się bardzo spodobał i w moim trenerku chcę taki zastosować. Wielkościowo model jest prawie taki sam rozpietość 175cm.
Cięciwa płata 30cm. Długość kadłuba 140cm bez kołpaka.
Pozdrawiam serdecznie.

_________________
Marek von Zbieg 2,4GHz
Rafał 35MHz kg 69 kr 80
Biorę udział w akcji "Chcę pisać poprawnie"

Oczywiscie masz racje, z pospiechu popelnilem blad, powinno byc 44 cm.

_________________
Pozdrawiam
Marek Jankowski

Witam
Jeszcze raz dziękuję )
Pozdrawiam serdecznie

_________________
Marek von Zbieg 2,4GHz
Rafał 35MHz kg 69 kr 80
Biorę udział w akcji "Chcę pisać poprawnie"

Widzac twoje prace wiem, ze nie popelnisz takiego bledu

Pisalem to ku przestrodze mniej doswiadczonych kolegow, gdyby chcieli skopiowac rozwiazanie.
