w Laserze4 sa nietypowe = 5k, dla testow mialem 10k tez bez zarzutu.

Zgodnie z obietnica przerobaka Lasera4 na wersje z komputerem "Zbig2006"

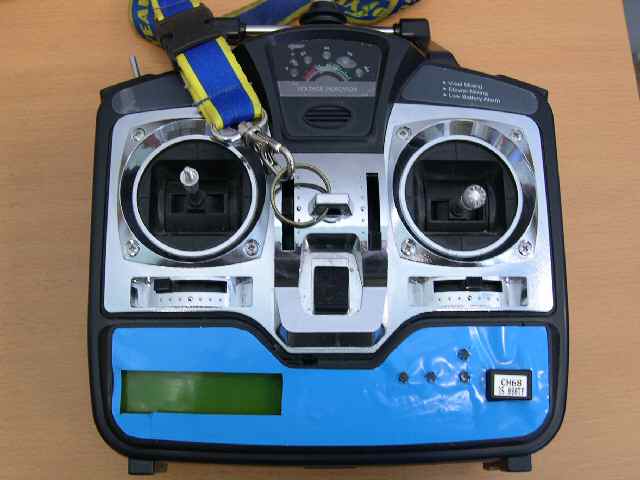

Tu jeszcze bez ozdobnej blaszki zakrywajacej ,a tylko niebieski wzornik z foli samoprzylepnej

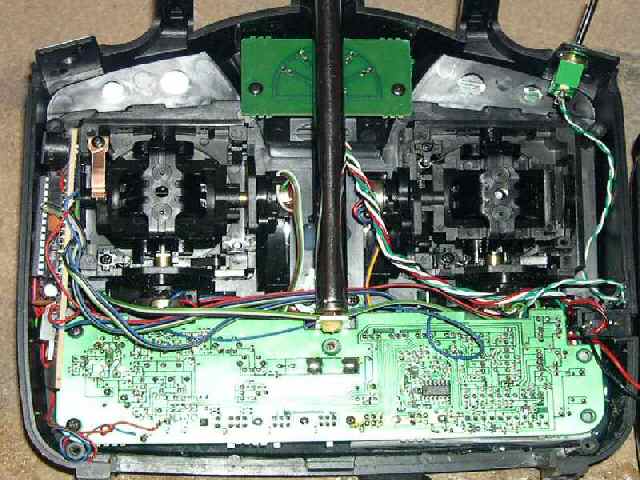

Tu cala elektronika stara i nowa

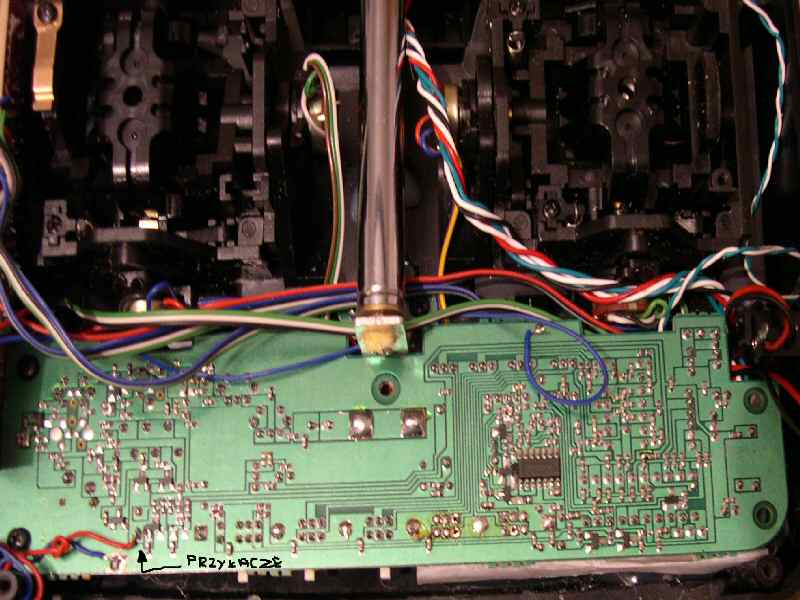

i widok po zdjeciu oryginalnej elektroniki

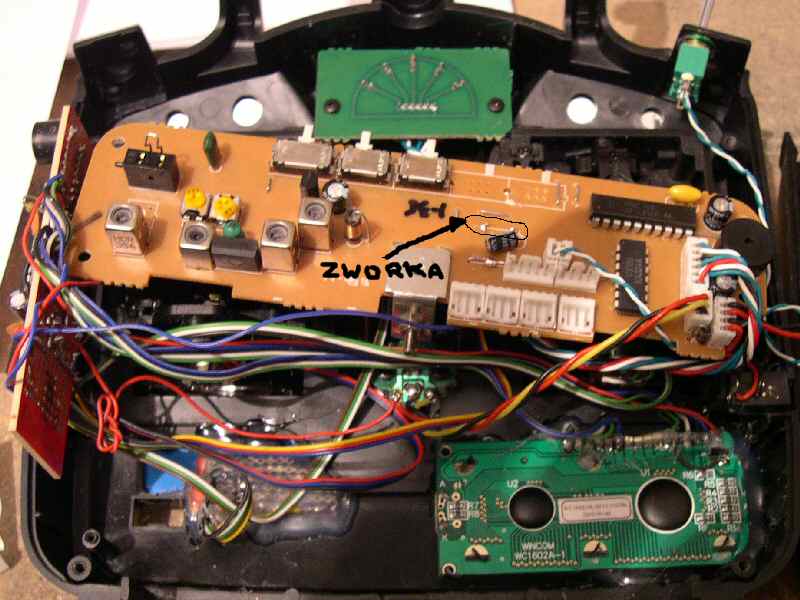

w koleczku zworka ktorej laczy oryginalna "logike" z torem w.cz.


oraz miejsce podpiecia modulatora -oczywiscie po uprzednim przecieciu zworki.


Zasilanie brane jest bezposrednio z wylacznika -z tym kazdy chyba sobie poradzi.


P.S.
Testy na ziemi nie wykazaly problemow , w weekend testy w powietrzu.
Wszystkie funkcje dzialaja O.K.
Jedynie stan zerowy mam za maly i slychac bzykajace serwa.
Musialem nieliniowosc ustawic na wiecej niz 10 i problem znikl.

_________________
Tomek

Jesteś prawdziwym twardzielem - na weekend prognozy zapowiadają dla Puław "temperaturę odczuwalną" między -30 a -40 stopni Celsjusza.

GAN

_________________
Grzegorz

Oby tylko zbyt duzych chmur nie bylo, to na 5 minut sie wyrwe.

Przyjade z nadajnikiem przymarznietym do reki ,ale sprawdzic musze.

_________________
Tomek

Dzisiaj robiłem testy ekstremalne.
Podłaczyłem układ do wyniennego modułu w.cz od nadajnika e-sky - wyjście modulatora steruje bezpośrednio wejsciem modułu ,
a do tego obok podłaczyłem swój drugi nadajnik na 27MHz, który ma moc wyjsciową 0,9W - dobra stara NRD-owska robota i sprawdzałem odpornośc na zakłócenia.
Zauważyłem w takim układzie pojawiające się drgania serw. W związku z tym wprowadziłem pewne zmiany układowe oraz programowe. Pewnie niedługo opublikuję układ w wersji 1.00.2, oczywiście z piatym kanałem.
Oczywiście zachowana jest zgodnośc programu ze starą płytką, zmiany w płyce maja za zadanie wyłacznie podniesienie odporności na sygnał emitowany przez własną (a czasami tez cudzą) antenę.

A sterowanie takim wymiennym modułem w.cz to po prostu bajka. Podłacza się do niego standardowym złaczem "szpilkowym": zasilanie, masę, sygnał i antenę i wszystko działa

_________________
Zbigniew Bigaj

Czyli rozumiem, ze nowa plytka takze bedzie?

_________________
Pozdrawiam,
Rafał

Opublikowałem nowy schemat i oprogramowanie.
Teraz wszystko (nowa płytka) w rękach Wiktora
Ja wykorzystałem starą, przecinają sciezki i dolutowując elementy SMD od spodu, od strony ścieżek.

_________________
Zbigniew Bigaj

rozumiem ze kondesatory odkloceniowe musz byc zaraz przy przelacznikach/potencjometrach.???
edit:
Wiktor czy mozesz pomyslec tez u wezszej a dluzszej plytce?
Ta oryginalna ni jak sie nie miesci w nadajniku.

_________________
Tomek

Kondensatory jak najbliżej masy i nóżek procesora.

_________________
Zbigniew Bigaj

W najblizszym czasie to bedzie trudne: zaliczenia, sesja..., sesja poprawkowa etc...

_________________
Pozdrawiam
Wiktor
