Witam

Hi..............

No to już wiesz dlaczego - P2 asembler 4 kB
Hi, hi...

Ale nie przejmuj się .Ja co chwilę przepisuję prawie cały program żeby coś jeszcze zmieścić i jak mi się uda wygospodarować więcej jak 10 bajtów wolnego jestem szczęśliwy.

Spróbuj pogrupować np. wyświetlanie napięcia , prądu itp. i zrobić z tego podprogramy .. Z resztą wiesz najlepiej, dopiero jak 80% z tego co napisałeś działa to widać co można i jak można...

Może pewne rzeczy przerzuć na asembler?

Sławek

Czesc
Ja bym poparl 16.Rozwiaze problemy z pamiecia i jednoczesnie da mozliwosci rozbudowy .Wieksza ilosc wyprowadzen tez jest nie bez znaczenia.
Tomku jeszcze nie wyslalem plytki bo wystapily problemy w dalszej czesci ukladu .Dopiero dzis wieczorem zlapalem o co chodzi.Dales niesymetryczna rezystancje na wejsciach wzmacniaczy .Powoduje to bardzo mala odpornosc na zaklucenia wspolne i dziwne impulsy na wyjsciach wzmacniaczy.Przy takiej przetwornicy sieczki na plytce nie brakuje i nalezy byc wyjatkowo starannym z ukladami analogowymiTrzeba dolozyc rezystory na wejsciach 5 i 12.
9 i 10 jeszcze nie sprawdzalem.Zwrocilem na to uwage jak narysowales schemat ,ale byly wazniejsze sprawy a potem ucieklo.
Slawku mnie sie strasznie podobaja komunikaty w stylu:-Twoj kochany akumulatorek zostal slicznie naladowany - a tego z asemblerem i mala pamiecia pogodzic sie nie da .a tak powaznie popieram asembler tylko w celu przyspieszenia programu.

_________________
Kazik

Jesli mozesz, to wyczysc to przed odeslaniem. Moze wymyslisz tez cos na te pomieszane blokady ladowania i rozladowania? Chcialbym doprowadzic do jako-takiego stanu program a czasu brak.


Moge wkleic do programu? Podaj jeszcze przykladowy komunikat gdy pakiet nie daje sie naladowac

_________________
Tomek

Wiekszy procesorek napewno bedzie lepszym rozwiazaniem zwlaszcza ze nie jest az tak duzo drozszy. Czekam z niecierpliwoscia na testy ukladow do pomiaru pradu (nie znam sie na tyle na tym ze moglbym cos poprawic).

Tomku problem z pamiecia (programu i na zmienne) bedzie wiekszy kiedy zaczniemy "wygladzac" odczytane wartosci napiecia i pradu i podczas wyliczania pierwszej pochodnej tak aby byl gladki wykres (do znalezienia deltapeak).

Mam swoj stary program do ladowarki i chetnie go napisze od nowa w nowym urzadzeniu jak tylko czesc analogowa bedzie dzialac. Jezeli chcesz to chetnie go udostepnie tylko sie nie przestrasz bo jest pisany troche z "rozmachem" i na nim testowalem jak to jest z tymi ogniwami

_________________
Tomek

http://student.uci.agh.edu.pl/~tomsz

Przepraszam ze zapytuje ... ale czy temat ladowarki umarl smiercia
naturalna, czy moze jest taka burza mozgow, ze nie ma czasu pisac ?
Z wielka przyjemnoscia czytalem informacje o postepach i bylem
swiecie przekonany, ze w najblizszym czasie powstanie cos dla
"ubogich" (czyt. tych ktorych nie stac na pulsarka)

_________________
Jarek W. MC12 40MHz 51Ch, 2.4GHz
Biorę udział w akcji "Chcę pisać poprawnie"

Powiedzmy, ze temat... dojrzewa
Napisalem oprogramowanie ale na dokladniejsze przetestowanie zabraklo juz czasu. Ostatnio pojawil sie nowy kolega, ktory opracowal plytke drukowana, zbudowal sterownik. Przypuszczam, ze wkrotce sie ujawni i licze na Jego zapal przy testowaniu oprogramowania oraz uwagi na temat obslugi.
Przetwornica byla u Kostka, ktory ja uruchomil. Teraz jest u Slawka ale nadal nie osiaga zalozonych parametrow.

_________________
Tomek

Witam Wszystkich

To o mnie pisal Tomek w swoim poscie.
Tak sterownik mam juz zrobiony, oczywiscie z pomoca Tomka poniewaz mialem klopot z zaprogramowaniem prcesora (nigdy wczesniej tego nie robilem).Oczywiscie probowalem sam, zrobilem programator, sciagnalem program i co ..... efekt byl taki: zablokowane dwa procesory trzeci zaprogramowany przez Tomka. Wnisek - nauka troche kosztuje.Proponuje wiec robic to pewnymi programatorami ale jest do do zrobienia.
Tyle z historii.
Płytke jak wspomnial Tomek opracowalem sam, ale wymaga jeszcze drobnej korekty ze wzgledu na usytuowanie switch'ow. Powinny znajdowac sie pod wyswietlaczem (zdecydowanie tak) lub z lewej str. wyswietlacza.

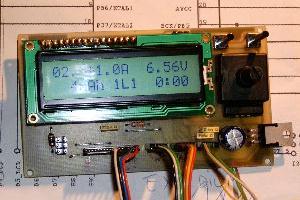

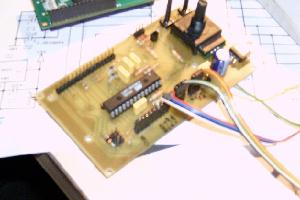

To zdjecia





Pomiary zaczne po niedzieli. Oczywiscie podam je na forum.

Cris

Miales okazje poznac sposob obslugi (chyba jako jedyny poza mna). Chetnie poslucham uwag, bo dla mnie wszystko jest proste i przejrzyste...

_________________
Tomek

Trudno mi uwierzyc, ze tylko ja chce zrobic sobie przyzwoita ladowarke i niedroga.Szukalem czegos podobnego, ale kosztowaly okolo 300 zl.
Narazie nie robilem kosztorysu dokładego, ale koszt sterownika wyniosl mnie ok 78 zl (nie licze 2 zablokowanych procesorow).koncowki mocy nrazie nie podliczalem, ale niepowinien byc wyzszy niz sterownika. oczywiscie czesci kupowane w detalu.
Mysle wiec, ze jest to dobra propozycja.

Moze teraz cos o sterowniku.

Zasilanie 12V z akumulatora, prad 0,11A( wyswietlacz z podswietleniem)
uklad zalacza sie pewnie, ale do uruchomienia samego sterownika nalezy podac napiecia wejsciowe i wyjsciowe tj. U_Aku, I_Aku, U_Zasil, U_Ref.
bez tych napiec mozna tylko przejzec menu, bez mozliwosci dokonania zmian w ustawieniach. Obsluga bedzie wygodna jak przeniose switch'e pod wyswietlacz.Nie bede tu pisal wtej chwili dokladnej instrukcji obslugi, ale pokrotce:
Przewijanie menu - "kreciolek"
Zmina ustawien - swtch W2+ krecilek
Zapis ustawien - switch W1
Start/Stop- Switch W1
Mozliwosc wprowadzenia ustawien i nazw dla 15 pakietów
Pamiec 9 cykli z opisem - prad, napiecie, poj, czas, sposob zakonczenia cyklu.
Poznanie obslugi nie bylo dla mnie problemem.

Przykladowe pomiary dla NiCD , 4 cele, ladowanie:

Nap zasilania 12,03V - z dzielnika na wejsciu U_zas 3,01V
U_Aku na PR-ce ustawienia 1,2V - wskazanie na wyswietlaczu 4,66V
I_Aku PR 1,4V - wskazanie 1A
T_Went 0-0,49V na wyjsciu Ster_Went 0,03V
T_Went 0,49V- 0,65V na Ster_Went 3,37V
T_Went 0,66V na Ster_went 5,08V
T_Aku po przekroczeniu 0,55V (ok 55st C) przerwanie cyklu
Ustawiony czas lad. 5 min wladowno 83 mAh
Zakonczenie ladowania - na PR 1,9V wskazanie na wyswietlaczu 7,2V.

Narazie to tyle bo sie rozpisalem.
Jakby co to pytajcie.


Cris
