Witam.
Chciałem tutaj opisać montaż modułu 2,4GHz FrSky w moim nadajniku. Jest to dokładnie ten moduł: http://www.frsky-rc.com/ShowProducts.asp?id=76.

Dodam, że chciałem pozostawić i nadal wykorzystywać oryginalny moduł 35MHz ponieważ latam na nim FPV i jeszcze kilkoma innymi modelami. Dlatego wykorzystałem schemat z tego opisu:http://rcexplorer.se/page14/assan/assan.html.

Poniżej dolna pokrywa nadajnika z rozmieszczonym modułem, anteną, przełącznikiem i panelem do obsługi modułu 2,4. Moduł i panel przykleiłem klejem na gorąco.


Tak prezentują się otwory na elementy panelu:

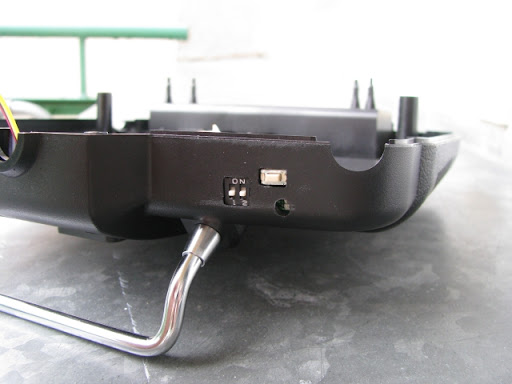

A tak mocowanie anteny i przełącznik 2,4GHz/35MHz.


Oczywiście miejsce gdzie podebrałem sygnał PPM, +5V i masę to wtyczka do płytki W.Cz. Jest tam też jeszcze jakaś jedna wtyczka (troszkę większa). Chyba jest to związane z tym, że moje radio ma moduł syntezy. Nie odpinałem jej.

Wszystko działa bardzo dobrze. 2,4GHz wykorzystuję na razie tylko w małym FOXie, ale docelowo ma służyć do sterowania mojego HK450 (który niestety ciągle czeka, z braku czasu...).

Pozdrawiam.
