Witam wszystkich
Od dluzszego juz czasu chcialem sobie zrobic urzadzonko jak w temacie. Akurat tak sie stalo, ze ostatni weekend mialem wolny, wiec wzialem sie ostro do roboty i przez sobote zrobilem caly uklad.
Poniewaz mialo byc to proste i tanie urzadzenie moj miernik ma takie oto mozliwosci:
- wybor ilosci ogniw od 1 do 10 (niestety recznie dip-switchem)
- wybor pradu rozladowania od 100mA do 5A (co daje zakres pojemnosci roladowanych pakietow od 500mAh do 25Ah) z krokiem co 50mA (a w zasadzie co 20, ale zrobilem co 50) - dwoma przyciskami

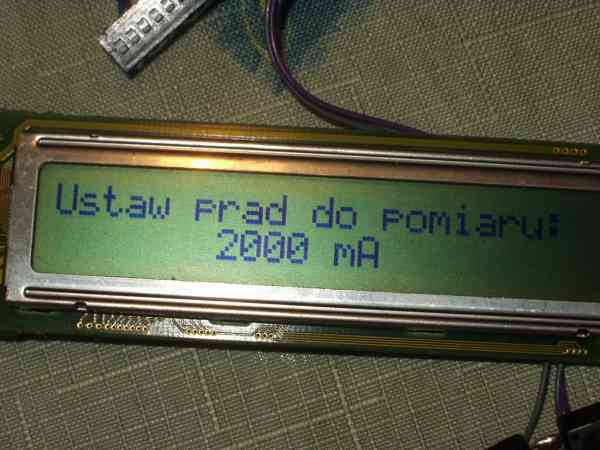

Posiada wyswietlacz LCD na ktorym na biezaco wyswietla wynik pomiaru.
Przez prawie caly tydzien ulepszalem oprogramowanie. No i efekt finalny jest tutaj:
(wykasowalem zdjecia, bo sie wolno laduja - dzieki niezastapionemu Alexowi bedu ponizej )

Dzis zaczalem rysowac schemat, ale go jeszcze nie dokonczylem, mam nadzieje, ze w weekend go dokoncze

Testuje go (wylapujac bledy w programie ) od kilku dni i przyznam (bez wpadania w zamozachwyt ), ze bardzo mi sie podoba. Dzieki niemu wiem przy jakim pradzie ktore akumulatorki maja najwieksza pojemnosc
Jestem ciekaw Waszych opini na temat takiego urzadzonka, jezeli bedzie ktos zainteresowany to chetnie go podam na forum. Na plytce uniwersalnej montaz zajmie jakies 2 godzinki . Problemem moze byc zaprogramowanie procesora, ale programator mozna zrobic w parenascie mniut i po problemie.
Poprawiajac dzis program znalazlem jeszcze jedno zastosowanie miernika (ekstremalne coprawda) : otoz mozna wykorzystac go jako rozladowarke od 3 do 10 ogniw, poniewaz wystarczy ustawic switchem o jedno ogniwo mniej niz jest faktycznie i rozladowac minimalnym pradem. I tak dla:
-3 ogniw napiecie koncowe/ogniwo wyniesie - 0,73V
- 4 - 0,825V
- 5 - 0,88V itp... (poniewaz miernik rozladowuje do 1,1V/ogniwo)
Tak jak pisalem, jestem ciekaw co sadzicie o takim ustrojstwie, tymbardziej, ze koszt wykonania nie powinien przekroczyc 70zl.

_________________
Serdecznie pozdrawiam
Grzegorz
www.diodak.com
35MHz Kan 67; 79

Grzegorz

Ciekawy projekt, tylko zdjecia u mnie bardzo wolno sie laduja. Moze wstawimy jakies na nasz serwer?

_________________
pozdrawiam serdecznie
Alex
Biorę udział w akcji "Chcę pisać poprawnie"

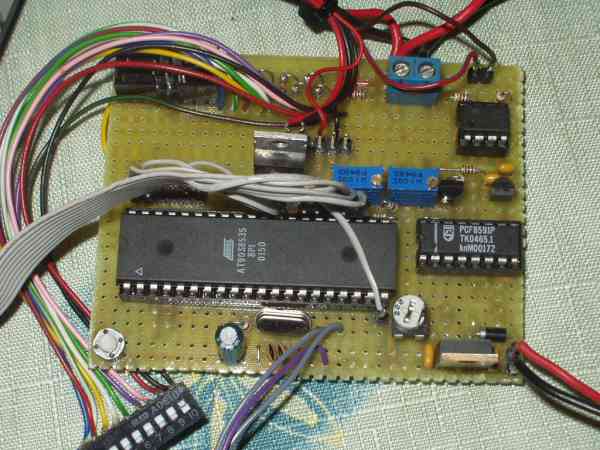

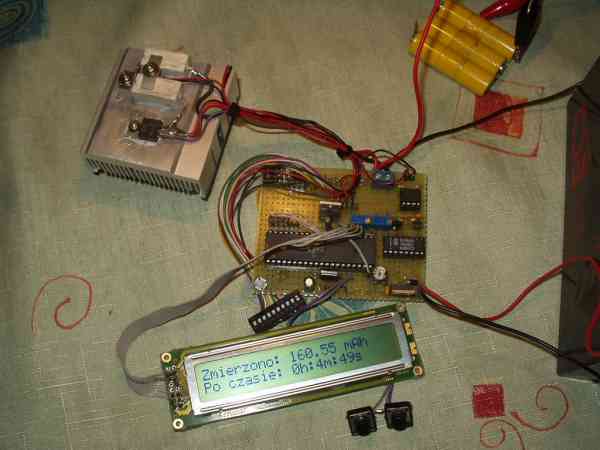

oto zdjecia w bardziej przyjaznych wymiarach

_________________
pozdrawiam serdecznie
Alex
Biorę udział w akcji "Chcę pisać poprawnie"

Dziekuje serdecznie za pomoc Alex, to moje pierwsze forum i jeszcze mam problemy ze zdjeciami itp...

_________________
Serdecznie pozdrawiam
Grzegorz
www.diodak.com
35MHz Kan 67; 79

Gratuluję,
bardzo fajne urządzenie, jezeli chciałbys się podzielić nim z kolegami to moja strona jest nienajgorszym miejscem do tego
Zapraszam.

_________________
Pozdrawiam
Teos

Zmieniłem adres strony WWW, zapraszam

To prawda, ale tu tez jest niezle miejsce do tego

_________________
pozdrawiam serdecznie
Alex
Biorę udział w akcji "Chcę pisać poprawnie"

Grzegorz masz juz polowe ladowarki ,ta druga.Kiedy zrobisz poczatek?

_________________
Kazik

Ladowarke juz sobie zbudowalem, ale nie ma tej funkcji , zreszta Alex jak ja zobaczyl to zapytal czy to ENIGMA ?
Ale prawde mowiac to chyba zbuduje nowa, laczac doswiadczenie z obydwu konstrukcji

_________________
Serdecznie pozdrawiam
Grzegorz
www.diodak.com
35MHz Kan 67; 79

Po prostu super Jak by do tego dolaczyc ladowarke to bylby juz TANI-PULSAR

_________________
Pozdrawiam Czarek!
gg: 5412013
