Pytanie nie tylko o praktykę ale i o teorię:
Jak rozłożyć lampy kwarcowe i odbłyśniki alby uzyskać mniej więcej równomierne nagrzewanie.
Trochę konkretniej:
Mam 2 lampy kwarcowe (każda 400W) z podgrzewacza...piecyka...nagrzewacza...
Wymontowane razem z oryginalnym odbłyśnikiem z polerowanej stalowej blachy o grubości ~0,5mm
W trakcie eksperymentów, o których zaraz, odbłyśnik został wyprostowany (przed wyprostowaniem miał kształt przewróconej 3 czyli w z brzuszkami.
Eksperymenty to próba nagrzania równomiernie przy pomocy ww. lamp plastra PET (vivak, axpet) i następnie uformowania go na kopycie za pomocą podciśnienia uzyskanego za pomocą wypompowania spod kopyta powietrza przy użyciu silnika od odkurzacza.
Niestety próby nie wyszły pomyślnie
Odbłyśnik przy swoim pierwotnym kształcie "wygrzewał" dziurę w tworzywie.
Nie pomogło odsuwanie lamp od tworzywa (nieznaczne – kilka cm) i prostowanie blaszki
Co prawda po wygładzeniu odblasku wygrzany obszar zmienił kształt i rozmiar, ale nie tak jakbym tego chciał.

Teraz trochę danych:
Długość lamp: ~180 mm\
Pole robocze: 270 mm x 210 mm (to jest rozmiar skrzynki w której chce to zainstalować)
Odległość lamp od powierzchni tworzywa: ~90 mm
Samo "pudło-obudowa" ma głębokość: 200 mm i jest ze sklejki o grubości 3mm
Odbłyśnik jest pod lampami w odległości 22-25 mm

I trochę szukanych:
Jak rozłożyć lampy i ukształtować odblask?
I wynikające z poprzedniego: jaka będzie optymalna odległość pomiędzy tworzywem a lampą
Jak to policzyć...jak to sprawdzić
czy odblaski z niepolerowanego aluminium coś dadzą?
A może znacie nisko-budżetowy sposób na termofotografię (czy jakoś tak) ? i czy takie oglądanie podczerwieni wypromieniowanej przez lampy coś da?

Może ktoś z was się już w takie rzeczy bawił?

Nagrzewanie w piekarniku mnie nie satysfakcjonuje...nie mam go w pokoju ani w piwnicy

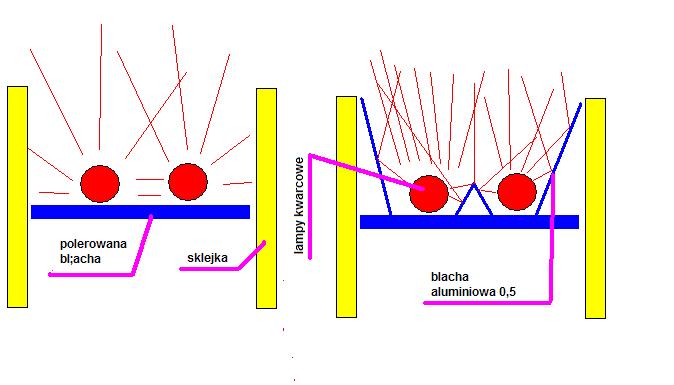

rys poglądowy w przekroju:


Będę wdzięczny za w s z e l k i e sugestie i uwagi

pozdrawiam

_________________
Piotrek

gg:2297280
Biorę udział w akcji "Chcę pisać poprawnie"

Hej,

Troche trudno to "wyczuc", ale pamietam, ze w jakims RCM z 10 lat temu widzialem maszynke do formowania czesci vacu w domu. Calosc wkladalo sie do normalnego piekarnika kuchennego dosc daleko (napewno dalej niz 9cm) od grzalek.
Jedno rozwiazanie ktore bym wyprobowal to moze ustawienie malych blaszek (cos jak te na promienniki) przed lampami, tak zeby nie promieniowaly bezposrednio na tworzywo ale bylo ono grzane raczej wszystkim co jest odbite i nieco rozproszone (przez to bardziej jednorodne). Zakrycie lamp napewno spowolni nagrzewanie, ale powinno byc przez to bardziej jednorodne.
Ostatecznym krokiem byloby chyba nagrzewanie calej komory - tworzywo przejmowalo by cieplo od samego powietrza (zamiast promieniowania) - jeszcze wolniej ale chyba powinno byc jednorodnie.

Daj znac o wynikach kolejnych prob.

Pozdrawiam,
Przemo

Jeśli chcecie równomiernie nagrzać komorę, to można zastosować rozwiązanie stosowane zarówno w piekarnikach, jak i w potężnych piecach do obróbki metali to znaczy termoobieg.
Po prostu wstawić wentylatorek wymuszający obieg powietrza, a nie liczyć na naturalne mieszanie konwekcyjne, które przy stosunkowo niskich temperaturach jest raczej mało efektywne. Razem z pomysłem częściowego zasłonięcia grzałek w tym przypadku myślę, że to ma szanse powodzenia. Wentylatorek oczywiście powinien być nietopliwy, więc pewnie metalowy

_________________
Pozdrawiam
Michał

Dzięki za sugestje...
termoobieg...hmm...zaczynam kombinowac wentylatorek

_________________
Piotrek

gg:2297280
Biorę udział w akcji "Chcę pisać poprawnie"

A co do wentylatorka, najlepiej umiesc go na jakiejs w maire dlugiej ośce, a silnik poza obszarem podwyzszonej temp. ... inaczej dlugo go nie pouzywasz

Pozdrawiam

_________________
Jasiek - GG:169946
---
" W 1968 wystarczyła moc obliczeniowa 2 C-64 aby posłać rakiete na księżyc
Teraz 2006 potrzeba siły obliczeniowej Pentium IV 3GHz aby Vistę... coś poszło nie tak. " www.ortemsails.pl

Przespałem sie z tym, pomyślałem , pokombinowałem i mam pytanie o termoobieg.:
Jak to sobie wyobrażacie?
bo generalnie wuiadomo o co chodzi - wentylator miesza powietrze, ale w tym przypadku sprawa mi się komplikuje.
bo:
jak ma wiać?
zakładam że lampy przykrywam płytą metalową - która powoduje że ciepło wypromieniowywane jest równomierniej...powiedzmy płyta jest aluminiowa, ciepło od lamp rozchodzi się w niej szybko i równomiernie.
Ale czy wiać ma pod płytą czy nad czy obok??


jeżeli pod to czy wiać: góra dół tak jak powyżej czy:



czy prawo-lewo?

Zastanawiam sie czy nie powstaną "prądy" cieplejszego powietrza wewnątrz całego urząddzenia - dało by to w efekcie miejsca bardziej ogrzane czyli to czego chcę uniknąć.

Powietrze ma się mieszac - więc wydaje mi sie ze pierwszy przypadek z dużym "smiglem" obracającym się powoli nie spowoduje takich prądów

zastanawiam sie tez czy nie zwiekszyc skali przedsiewziecia...
moja maszynka ~A4 moglaby się powiekszyc do ~A3 wtedy cala komora cieplna zwiekszylaby wymiar i łatwiej by było ją urządzić...

eh...za dużo znaków zapytania... fizyka i termodynamika to twardy orzech...
