Witam standardowo uzywa sie pojedynczego statora i rotora w silniku.
Ewentualnie podwojny na zasadzie polaczenia podwojnego statora i wspolneo rotora.
A gdyby wykonac podwojny silnik na jednej osce? Czyli dwa statory i dwa rotory? uzwojenia polalczne wpolnie. Co ns ksztalt:

= | =
|| | ||
=====
|| | ||
= | =

po oby stronach stojaka zamontowac statory przeprowadzic os i po pobu stonach zmatowac rotor.

Czy taka konstrukcja mialaby racie bytu? I czy ewentualnie malo by to jakis wplych na zwiekszenie mocy takiego silnika.

Osobiscie wydaje mi sie ze wsplne ceweki obu statorow niosly by pewne komplikacje ze stonys teorwaniem takich sewem przez regler i jego pomiary w czasie pracy. Ale moze sie myle.

Co na to madre glowy?

Marcin

Witam ,
musze Cię zmartwic że nie odkryłeś nic nowego , takie kombinacje podwójne były stosowane w CD i były nazywane Doppelwhooper.
Na takim silniku latał Ultimate o którym było głośno na grupie.
W takiej konstrukcji uzyskuje się moc dokładnie wynikającą z sumy mocy pojedyńczych silników a w silniku zrobionym s tych samych stojanów i jednym wirnikiem uzyskuje sie moce ok. 3 razy pojedyńczy silnik. Wynika to z czystej fizyki .
Pozdrawiam
Voytek

Dzieki Voytku za odpowiedz.
Tak mi sie wlasnie wydawalo ze Ulitma latala na takiej konfiguracji. Ale nie bylem pewien, a przynaje mi sie ze nie chcialo mi sie szukac

Czyli ogolem widac ze kofiguracja z jednym wirnikiem jest bardziej efektywna niz podwojny silnik.

A czy dalesze mnozenie przynosci tak samo daleko idacy wzrost mocy? To znaczy jak by polaczyc 3 statory?

Marciu.

Ps. Miec taki ch ludzi pod reka to skarb w kazdej dziedzinie.

Witam ,
z czysto teoretycznego punktu widzenia i po dużych uproszczeniach moc maszyn elektrycznych rośnie w kwadracie ich objętości . Sładanie silników z kolejnych plasterków ma sens tylko do pewnego momentu , bo potem proporcje stają się fatalne i nie ma spodziewanych rezultatów . Na silniku złożonym z 3 CD uzyskiwałem 250-300W mocy czyli praktycznie to jest ok 6x pojedyńczy CD.
Pozdrawiam
Voytek

Dzieki za odpowiedz i kakretna odpowiedz.

I sory ale pomarudze jeszcze jednym pytaniem.
Mam nadzieje ze wytrzmasz

A jak takie mnozenie statorow przeklada sie na amperaz?
Czy trzeba liczyc mnozac razy ilosc skladakow, czy moze krzywa idzie w gore lub w dol z liczba mnozonych statorow.

Pozdrawiam Marcin

Witam .
takie mnożenie stojanów generalnie przekłada się na wielkość silnika a zatem na jego moc. Jest to możliwe tylko do pewnego momentu bo potem są problemy konstrukcyjne , jak sztywność wału przy małej średnicy i dużej długości , małe i długie okno do nawijania itp.
A co do prądożerności to już wiele razy tłumaczyłem że zależy to od obciążenia a nie od samego silnika . Upraszczając ,jak będziesz chciał uzyskać 100W mocy na śmigle to możesz użyć silnik niskonapieciowy
np. 5V i on pobierze 20A albo silnik 10V i on pobierze 10A.
Tak że chyba sam widzisz że mówienie o samym poborze prądu w oderwaniu od napięcia i mocy obciązajacej jest bez sensu.
Pozdrawiam
Voytek

Dzieki Voytku za pelne wyjasnienie.

Pozdrawiam Marcin

Witam.
Wracam do tega tematu, moze ktos mi podpowie.

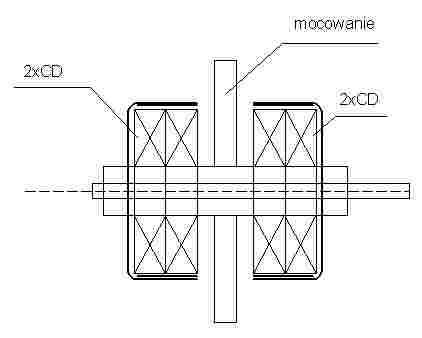

Czy na dzisiejszy stan wiedzy czlonkow klubu, lepiej darowac sobie konstrukcje symetryczna: dwa przeciwsobne statory 2xCD na wspolnej osi (czyli 2x po 2xCD).

Zamiast tego lepiej zrobic stator 3xCD. Chodzi o statory fi 20x5mm. Os 3mm, lozyska kulkowe, rotory toczone stal/dural lub tylko stal, magnesy N50.
Chcialbym uzyskac silnik bardzo duzej mocy (ponad 300W), ale do regulatora max 30A i zrodla pradu do max 30A (3S2P Lipol). Masa silnika wyszlaby ponizej 70g (chyba).
Hubert

20 milimetrowe statory sa za male na taki silnik.Ja probowalem , osiagnalem na smigle 8 X 4 ponad 800g ciagu ale motot dwa razy puscil dymek.Musialem nawinac jeden czy dwa zwoje wiecej wyszlo 650 g i nie pali sie.
Podwojny rotor z projektu klubowego ewentualnie silnik od Zbyszka pozwalal by na taka moc ale przy nie najwyzszej sprawnosci.Lepij by bylo dac 4 lipoli ,byly by troche mniejsze prady i ogolnie wieksza sprawnosc .Tez o tym mysle ale na razie nie mam ladowarki dla czterech akumulatorow.

_________________
Kazik
