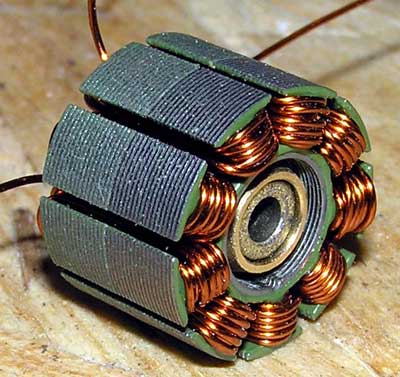

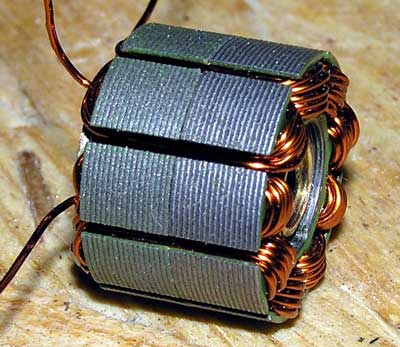

Zmontowalem wlasnie taki oto statorek:

Nawinalem po 10 zwojow drutem 0,5 mm. Srednica statora 18 mm, wysokosc 12 mm.
Robie cos tak malego, bo w dziobie malego szybowca jest tylko 26 mm srednicy miejsca na silnik. Oryginalnie byl tam silnik klasy 350 lub 380 (nie jestem pewien) bez przekladni i szybowiec byl troche za ciezki: 580 gram przy rozpietosci 105 cm.
W zasadzie mam dwa pytania:
1. Czy uda mi sie uzyskac osiagi silnika adekwatne do silnika oryginalnego i troche lzejszego modelu?
2. Jak zrobic rotor - lutujac dwa rotory od cd, czy probowac cos dorobic (tu jest problem, bo nie mam dojscia do tokarki).

_________________
Tomek (Cobra)
latam głównie FPV

Bardzo ładny silniczek i nieźle się zapowiada. Jeżeli chodzi o osiągi to spokojnie 2 x większe niż poprzedni silnik są możliwe do uzyskania. Rotor proponuję zlutować z dwóch (może jakieś fotki rotorków?) i ewentualnie wzmocnić mocowanie rotor-ośka. Jakie było oryginalne śmigło ?

_________________
Pozdrawiam, Marcin vel Skazoo
gg:620606

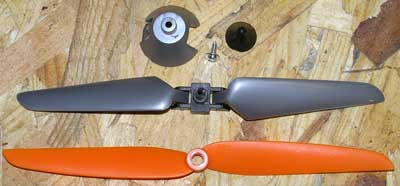

Jutro wrzuce fotki rotorow i smigla. Nie wiem jakie to smiglo (skladane) - tak na oko to cos kolo 7x4 (?).

_________________
Tomek (Cobra)
latam głównie FPV

Mam kilka takich silniczków jestem więc bardzo ciekawy jaki będzie efekt końcowy Twojej przeróbki. Jeśli wyniki będą zadawalające to może spróbuje coś takiego rownierz złożyć . Narazie walcze z pojedyńczym CD ze statorem 24mm, pierwsze próby nie były pomyślne, i czekam na jeszcze dwa statory 24mm, na podwójnego CD. Ale te maleństwa też mnie interesują.

Powodzenia

_________________
Pozdrawiam Serdecznie Irek

Cobra
Ja zrobiłem podobny i opisalłem tutaj http://www.alexrc.pl/viewtopic.php?t=16 ... highlight=
Latam na nim z pakietem 3 lipoli w Formosie GWS - pionowo w górę też daje radę (waga modelu 500g).
Twój nie powinien być gorszy.
Hubert

Szkoda, ze nie dysponuje tokarka , no i chyba bede wklejal po dwa magnesy 5x5x1, bo nie mam dlugich magnesow.

_________________
Tomek (Cobra)
latam głównie FPV

Podobny silniczek popełniłem jakiś czas temu. Ma niezłe osiągi. Możesz o nim poczytać w tym wątku:
http://www.alexrc.pl/viewtopic.php?t=329&postdays=0&postorder=asc&start=0

Trzeba było odjąć blaszek tak aby wysokość była 10 mm. Możesz też dać magnesy o dłg. 15 mm aby pokryły cały stator.
Na tym silniku przy 3x Li-poly spokojnie uzyskasz ponad 400 g ciągu statycznego. Śmigło 7x4 będzie ok.
Powodzenia.

_________________
Pozdrawiam
Marek Jankowski

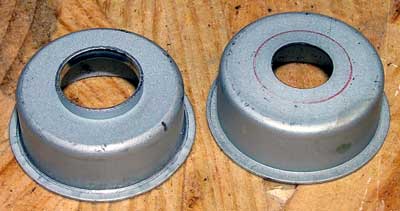

Poczynilem dzis dalsze prace - za porada skazoo postanowilem zrobic rotor z dwoch oryginalnych:

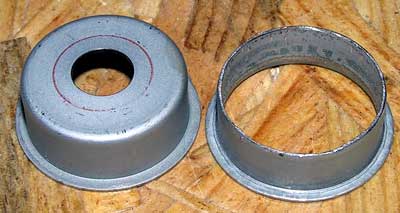

Po podgrzaniu latwo wyszly magnesy. Jeden rotorek pozbawilem "wieczka":

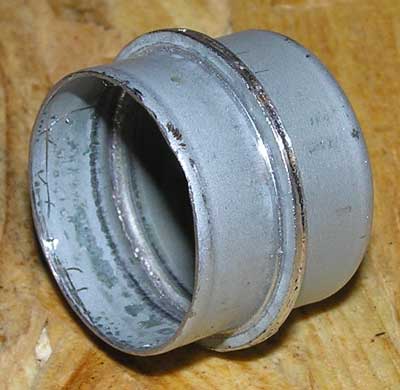

Nastepnie zlutowalem oba kubeczki:

Teraz tylko wklejenie magnesow (beda 5x5x1 3x12 sztuk) i osadzenie wirnika na osi.
Jesli chodzi o smigielko, ktorym ma on krecic, to zostalo mi jeszcze kilka oryginalnych od tego modelu. Porownujac ze smiglami gws, to bedzie cos podobnego do 7x6.
