Witam chciałbym sie pochwalić moimi bojami z silnikami bezszczotkowymi.Jest to pierwszy silnik jaki przerabiam wiem można powiedziec że zaczynam z ,,grubej rury"Ale do rzeczy.Przy budowie wykożystałem 4 statory o średnicy 18mm.Rotor oraz łoże wytoczyłem.Za jakiś czas będe kleił magnesy(kilkadziesiąt sztuk)A drut będe nawijał w gwiazde.pierwsze łożysko 7x3x3 wsadzone na wcisk niestety drugie gdzieś mi uciekło i nie moge go znaleść.O wszystkim będe informował na forum
PS.Czym radzicie kleić łożyska
ps2 fotki zostały wysłane do alexa wiec niedługo powinny sie ukazać[/b]

Dawid

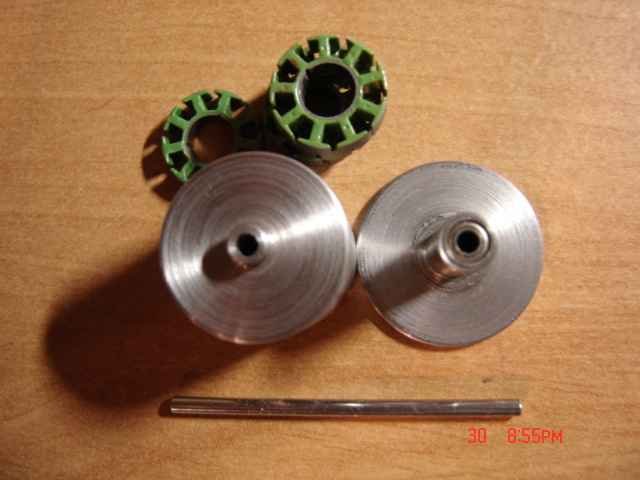

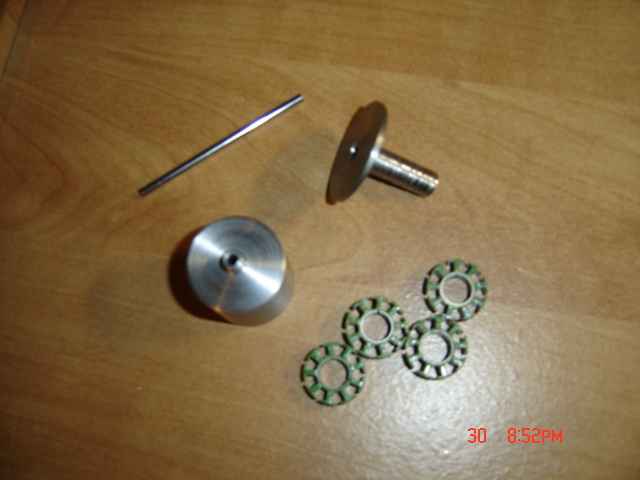

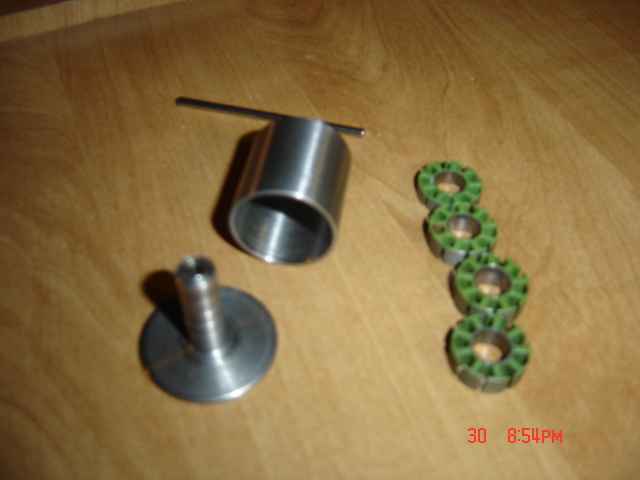

twoje zdjecia:







Nawiasem mowiac mozesz miec 5MB miejsca na zdjecia na naszym serwerze. Zobacz w odpowiednim watku Dzialu Organizacyjne. Musialbys tylko robic kompresje Twoich plikow jpg o ok 60%

_________________
pozdrawiam serdecznie
Alex
Biorę udział w akcji "Chcę pisać poprawnie"

Ladnie wytoczone czesci ! Podoba mi sie twoja robota . Tylko ta os wyglada na krzywa...

_________________
Pozdrawiam Krzysiek.

http://pl.youtube.com/krzysiek3d
www.halicki.prv.pl

Witam.

Podaj wagę tych elementów. Z jakiego materiału zrobiłeś rotor i obsadę łożysk, czy rotor jest monolitem wykonanym z jednego kawałka materiału, jaka jest grubość ścianki kubka - pytam ponieważ mam pewne wątpliwości dotyczące wykonania Twojego silnika. Jaką szczelinę założyłeś projektując rotor. Przy tak długim rotorze i stosunkowo cienkiej osi problemem może być ocieranie magnesów.

Pozdrawiam
Paweł

nie podam bo nie mam dokładnej wagi.Rotor jest wykonany z ferreomagnetyku i został wykonany z jednego kawałka.grubość ścianki kubka to 0,7mm.A szczelina nie większa niż 0,3mm.A co do ocierania zastosowałem dwa łożyska jedno tylnie i jedno przednie wiec nie powinno być ocierania.

Zapowiada sie na silnik o dobrych parametrach ,ale bedzie mial duza wage.Mogles zastosowac tam gdzie nie jest wymagana stal miekka np. material PA6 tzw stop dualuminiowy wtedy zyskalbys na wadze.Zrobic walec stalowy ale pokrywe walca z mocowaniem na os zrob z PA6 i czesc ktora zawiera lozyska to samo no i maxymalnie jak najciensza scianka walca do ktorej kleil bedziesz magnesy

możliwe że wytocze nowy rotor ale narazie będe miał małą przerwe(2 tygodnie)jak tylko wróce praca ruszy pełną parą.A tymczasem do usłyszenia za 2 tygonie

Tu by mozna podyskutowac. Stalowe scianki walca pelnia role magnetowodow, wiec ich przekroj tez jest istotny.
Pozdrawiam

_________________
Tomek B

Przy tej długości rotora oś może się okazać zbyt cienka i pojawi się problem z zachowaniem jednorodnej szczeliny pomiędzy magnesami a statorem. Osobiście od razu zastosowałbym oś 4mm.

Pozdrawiam
Paweł
