Wydech w Osmax LA 46

Strona 1 z 2

[ Posty: 18 ]

Przejdź na stronę 1, 2 Następna strona

Poprzedni | Następny

Autor

Wiadomość

Adam B.

Tytuł: Wydech w Osmax LA 46

Napisane: czwartek, 24 sierpnia 2006, 18:21

Tester-Oblatywacz

Dołączył(a): poniedziałek, 27 września 2004, 23:50
Posty: 736
Lokalizacja: Bielsko-Biala

Witam!
Przy zabawie z silnikami spalinowymi dokonałem wraz z kolega ciekawego odkrycia.

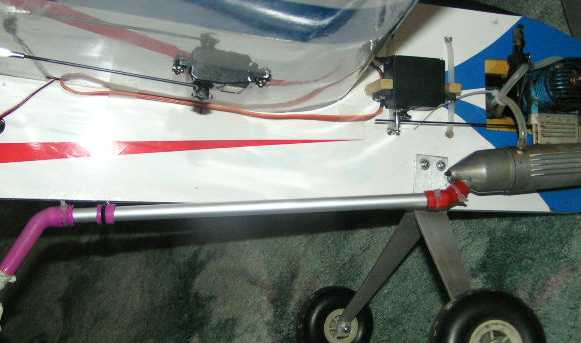

Prosze spojrzec dokładnie na zdjęcie - całą instalację wydechową.
Silnik OSmax LA 46, śmigło 10x6 bez większego wysiłku 12000 obr/min., po zdjęciu tej śmiesznej aluminiowej rurki tylko 11100 obr/min.

Obrazek

Oto najprostsza rura rezonansowa do popularnej klasy silników modelarskich

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735

Góra

Jakubk

Tytuł: Re: Wydech w Osmax LA 46

Napisane: czwartek, 24 sierpnia 2006, 18:37

Smiglak :-)

Dołączył(a): poniedziałek, 20 lutego 2006, 20:02
Posty: 226
Lokalizacja: Warszawa Wawer

Adam B. napisał(a):

Oto najprostsza rura rezonansowa do popularnej klasy silników modelarskich

Witam
To ciekawa sprawa. Jakie są rozmiary- parametry tej konstrukcji ?

_________________
Pozdrawiam
Jakub Kowalski
Sklep modelarski F3M
POL 6614

Góra

Adam B.

Tytuł:

Napisane: czwartek, 24 sierpnia 2006, 19:26

Tester-Oblatywacz

Dołączył(a): poniedziałek, 27 września 2004, 23:50
Posty: 736
Lokalizacja: Bielsko-Biala

Rura ma 27cm długości, przekrój fi 10mm.
Dodam, że podobną konstrukcję mam w silniku LA 40. Wszystko wzięło się z lenistwa

- nie chciało się nam myć po każdym lataniu modeli. Kolega stosuje zwykłe rury gumowe ciśnieniowe.

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735

Góra

Japim

Tytuł:

Napisane: piątek, 25 sierpnia 2006, 10:10

Super User

Dołączył(a): czwartek, 29 kwietnia 2004, 23:10
Posty: 579
Lokalizacja: Warszawa, Polska

Adam B. napisał(a):

Rura ma 27cm długości, przekrój fi 10mm.
Dodam, że podobną konstrukcję mam w silniku LA 40. Wszystko wzięło się z lenistwa

- nie chciało się nam myć po każdym lataniu modeli. Kolega stosuje zwykłe rury gumowe ciśnieniowe.

Rura ma fi10mm w srodku czy na zewnatrz?
Co do gumowych wezy to czy z nimi wystepuje podobny wzrost mocy? IMHO elastyczna obudowa "tlumika" moze niekorzystnie wplywac na powstawanie stojacych fal w tlumiku a co za tym idzie obnizac jego osiagi. Moj kolega zrobil to samo w Webrze 20 (3,5cm3) i taka rurka gumowa zamiast pomoc to obnizyla jego osiagi.

_________________
Pozdrawiam
Przemek 'Japim' Jakubczak

Nie Dzieciom Neo

Góra

Adam B.

Tytuł:

Napisane: piątek, 25 sierpnia 2006, 10:18

Tester-Oblatywacz

Dołączył(a): poniedziałek, 27 września 2004, 23:50
Posty: 736
Lokalizacja: Bielsko-Biala

Zewnętrzna średnica 10mm. Przy gumowym węzu było dokładnie to samo. Chociaż jeśli chodzi o gumowe końcówki to tak "fifka" fioletowa na końcu mojego wydechu załozona bezpośrednio na końcówkę tłumika ograniczała obroty o około 500 obr/min. Dopiero przy przedłużeniu tym aluminiowym cudem zadziałało.
Długośc tej rury nie jest krytyczna. Ja tego w żadne sposób nie obliczałem nie testowałem przy różnych długościach. Poprostu uciąłem tyle bo mi tak pasowało

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735

Góra

Japim

Tytuł:

Napisane: piątek, 25 sierpnia 2006, 12:49

Super User

Dołączył(a): czwartek, 29 kwietnia 2004, 23:10
Posty: 579
Lokalizacja: Warszawa, Polska

Adam B. napisał(a):

No wlasnie - przypadkiem trafiles w granicach optymalnej dlugosci. Mozliwe, ze przy odpowiednich testach udaloby sie okreslic najlepsza dlugosc i podiesc obroty jeszcze wyzej

_________________
Pozdrawiam
Przemek 'Japim' Jakubczak

Nie Dzieciom Neo

Góra

Jakubk

Tytuł:

Napisane: piątek, 25 sierpnia 2006, 14:53

Smiglak :-)

Dołączył(a): poniedziałek, 20 lutego 2006, 20:02
Posty: 226
Lokalizacja: Warszawa Wawer

Witam,
próbowałem z długą silikonową rurką i efekt był taki ,że silnik się po kilku minutach przydławił i musiałem awaryjnie lądować.
Tu jest stronka o tunningu silników za pomocą rur rezonansowychhttp://www.macspro.com/tuning.asp.
Można eksperymentować.

_________________
Pozdrawiam
Jakub Kowalski
Sklep modelarski F3M
POL 6614

Góra

modelmaniak

Tytuł:

Napisane: piątek, 25 sierpnia 2006, 23:56

Super User

Dołączył(a): czwartek, 23 marca 2006, 17:06
Posty: 451
Lokalizacja: Kielce

Cytuj:

Silnik OSmax LA 46, śmigło 10x6 bez większego wysiłku 12000 obr/min., po zdjęciu tej śmiesznej aluminiowej rurki tylko 11100 obr/min.

ha ha ha!!!! bardzo ciekawe... :wink:

Jakim obrotomierzem dokonywałeś pomiarów? :idea:

Pewnie jakimś "chińczykiem" za 50 PLN...

Czy pomiar dla wydechu z "tym czymś" i bez tego był dokonany przy tych samych ustawieniach gaznika, paliwie,swiecy i wilgotności powietrza?

Z całym szacunkiem ale wyniki twoich pomiarów są błędne... fizyka jest jedna!!

_________________
Przemek

GG 5050075
Skype - modelmaniak

Góra

Adam B.

Tytuł:

Napisane: sobota, 26 sierpnia 2006, 07:29

Tester-Oblatywacz

Dołączył(a): poniedziałek, 27 września 2004, 23:50
Posty: 736
Lokalizacja: Bielsko-Biala

modelmaniak napisał(a):

ha ha ha!!!! bardzo ciekawe... :wink:

Jakim obrotomierzem dokonywałeś pomiarów? :idea:

Oczywiście, że śmieszne kolego!!!
Jakim Ty obrotomierzem dokonujesz pomiarów? Myślisz, że zrobili go w labolatorium NASA?
Pomiarów dokonano w ciągu 120sekund: najpierw bez, silnik zgaszony i potem z "tym czymś".
Fizyka jest jedna ale nie zawsze wszystko o tej fizyce wiemy.
Acha obrotomierz ma taki dziwny napis Tower Hobbies czy coś... pewnie to jakaś chińska firma, nie wiem, bo ja się na tym nie znam...

EDIT: Jeszcze jedno - testowe śmigło to APC. Prekursor tego pomysłu założył do silnika os 46 ax gumowy wydech i teraz silnik kręci na APC 11x5 13200 obrotów.

_________________
Pozdrawiam serdecznie
Adam B.
GG 789735
