Jako że ie samym modelarstwem rc żyje człowiek ( a przynajmniej ja ) chciałem zaprezentować wam owoc długichi nie przespanych nocy poprzedniej zimy. Jest to model klasy F1B potocznie zwany gumówką.

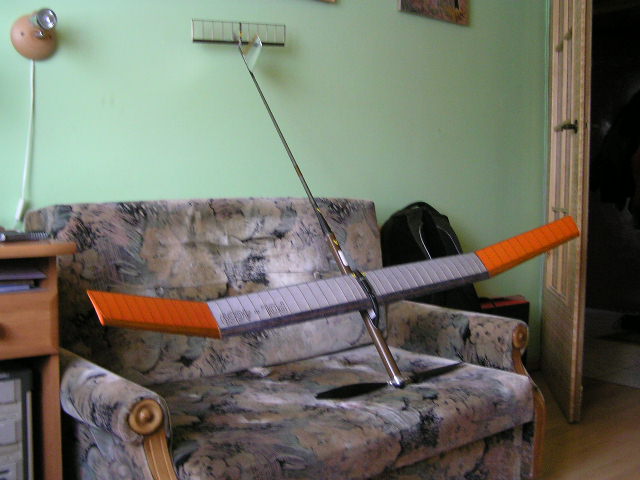

Oto model w całości:

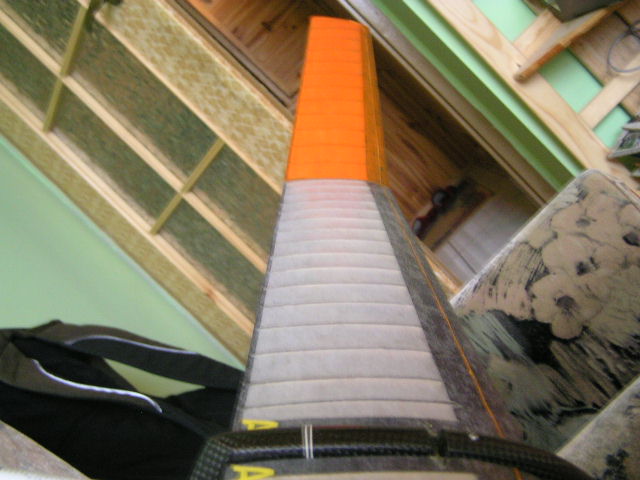

Lewy płat skrzydła:

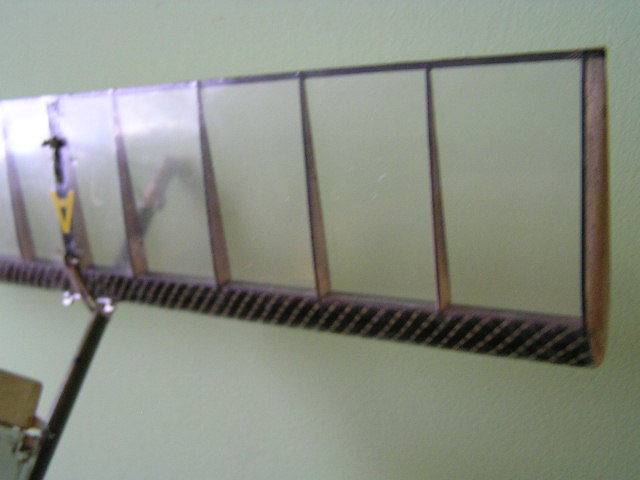

Statecznik:

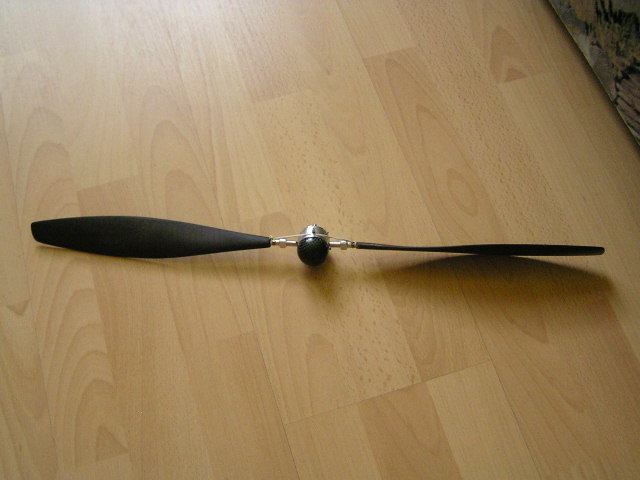

Zespół przeniesienia napędu czyli piasta wraz z łopatkami:




Model ten waży około 240 gram do lotu ( 30 gram to masa gumy wiec sam model waży 210 gram )


Pozdrawiam

_________________
Pozdrawiam Rafał

A czy na natarciu (kesonie) statecznika poziomego sa male paski rowingu...

PS 210 to bardzo malo gratuluje pieknego modelu

_________________
Pozdrawiam Mariusz...
gg: 973972

Biorę udział w akcji "Chcę pisać poprawnie"

Tak wiec na natarciu jest tylko keson. Wydaje się że są paski bo keson jest z tkaniny węglowo-kevlarowej i węgiel na tle kewlaru wygląda jakby był naklejony później.



Dzięki za uznanie

Zapomniałem dopisać że model ma rozpiętość 168 cm i powierzchnie skrzydła około 15 dm2

_________________
Pozdrawiam Rafał

A czym jest okryty? wydaje mi sie, ze plat papierem japonskim a statecznik folia?? ale moze mi sie tylko wydawac

A z czego jest kadlub? Tyl chyba z rorki weglowej a przod? Balsa ladnie wykonczona?

_________________
Pozdrawiam Mariusz...
gg: 973972

Biorę udział w akcji "Chcę pisać poprawnie"

Hihihi W 2003 roku bylem jednym z sedziow chronometrazystow na Mistrzostwach Europy w Deblinie. Piiikna sprawa te modeliki. Starsze grono modelarzy zapewne pamieta te konstrukcje i technologie. Szczerze mowiac to miejscami są one dużo bardziej zaawansowane konstukcyjnie niż te wszystkie nasze RC Piekna robota! A jak pieknie bedzie latac

_________________
Pozdrawiam
Przemek 'Japim' Jakubczak

Nie Dzieciom Neo

A wiec po kolei:
Statecznik jest pokryty cienką folią przeźroczystą a skrzydła papierem syntetycznym ( podobny do papieru japońskiego ale mocniejszy i naciągać go można żelazkiem a po lakierowaniu całkowicie wodoodporny - podobny do papieru litespan)
Rurka tylna zwinięta z tkaniny węglowej rowingowej ( jednokierunkowej) na to położone szkło lub kevlar (nie mam pewnosci) a przód to rura zwinięta tylko i wyłącznie z kevlaru ( około 3 warstwy). Balsa w tym modelu została użyta jak wzornik na zebra i w łopatkach nigdzie indziej jej nie ma

Kolejna ciekawostka: model jest sterowany poprzez zegar który w odpowienim czasie zmienia funkcje ( np właczenie śmigła, zmiana kąta lotu na silniku oraz kierunku lotu i koniec lotu tzw determalizator).

_________________
Pozdrawiam Rafał

A wiec z czego sa rzeberka w tym modelu? z wlukna weglowego? czy z cienkiej sklejki?

_________________
Pozdrawiam Mariusz...
gg: 973972

Biorę udział w akcji "Chcę pisać poprawnie"

heh.. gdybym nie czytał teamtu tylko bym spojrzał na foto to powiedziałbym że na stateczniku masz carbon


PZDR Adam

PS: Fajny modelik szczególnie ten carbon

_________________
Adam

Savage SS

Aj żle ujołem swoją myśl chodziło mi o to że żebra są z balsy w tym wypadku 1mm i one nadaja kształt profilu a takto jest więcej sztucznego tworzywa w tym modelu niż balsy
